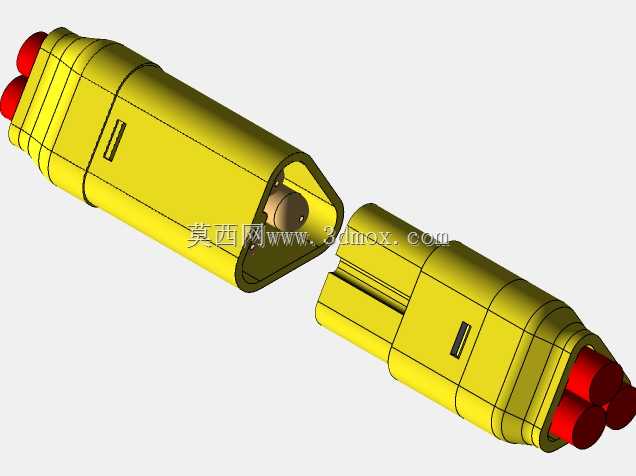

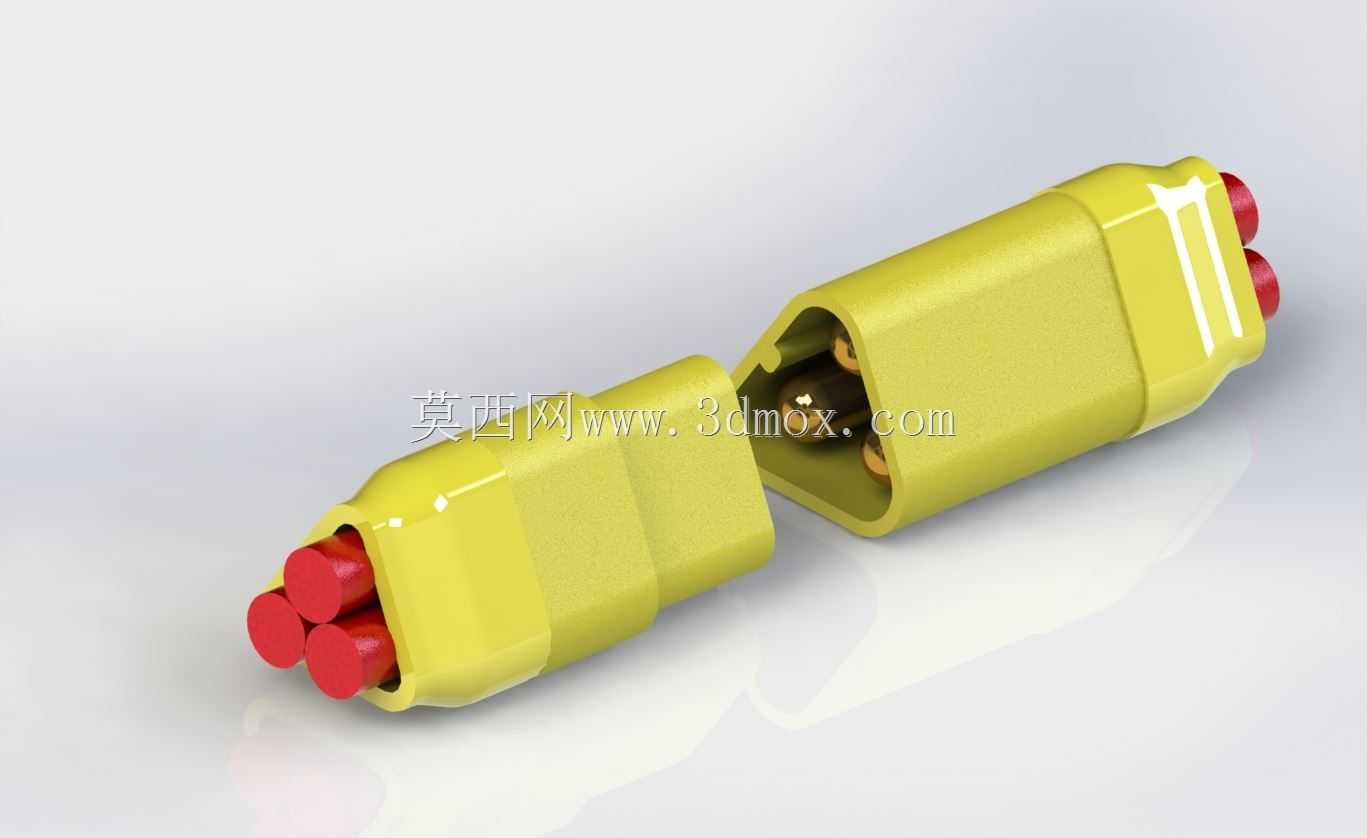

MT60大电流电源连接器结构设计

这款三芯大电流电源连接器，核心面向高功率动力传输场景设计，常见于航模动力系统、大功率电动设备、移动储能装置、低速电动载具的动力回路接驳环节，用来实现动力电源与负载端的快速插拔连接，替代传统螺栓压接的接线方式，大幅提升设备组装、维护、换电环节的操作效率。从结构设计逻辑来看，公母端采用对称式三芯插针布局，插针接触件选用高导电率铜材加工，表面做镀覆处理降低接触电阻，单回路额定载流能力可达60A，能够承载大功率设备短时峰值电流冲击，避免接插件过热烧蚀的问题。外壳采用高强度绝缘工程塑料注塑成型，黄色壳体具备高辨识度，同时材料本身具备耐磨损、抗冲击、绝缘阻燃的特性，插拔过程中可以完全隔绝内部带电体，避免操作人员误触触电，也能在常规户外使用场景下抵御一定的粉尘、泼溅影响。公端插针与母端插孔采用弹性抱紧结构，插合后接触件之间保持稳定的正向接触压力，即使在设备存在振动的工况下，也不会出现接触不良、瞬断的问题，保障动力传输的稳定性。壳体外侧设计有防滑插拔握持结构，公母端插合到位后会形成清晰的到位反馈，同时壳体的导向结构可以实现盲插对位，避免插针错位顶弯的问题，操作人员不需要刻意对准孔位，顺着导向斜面即可顺利完成插合。从安装边界来看，连接器尾部预留了线缆焊接与压接的空间，适配对应线径的动力线缆，焊接完成后可以通过尾部的线卡结构固定线缆，避免线缆拉扯直接作用在接触件焊点上，提升接线位置的抗拉力性能。连接器整体外形为流线型长方体结构，没有尖锐的棱角，在设备内部布线时不会刮伤周边的线缆绝缘层，公母端插合后的整体外形尺寸紧凑，不会占用过多的设备内部安装空间，适合在空间受限的动力舱内布置。在实际选型应用中，这类连接器需要匹配对应载流能力的线缆使用，压接或者焊接接触件时需要保证焊锡填充饱满，避免虚焊导致的接触电阻过大，尾部的线缆固定结构必须锁紧，防止线缆受外力拉扯时造成接触件松脱。相比同规格的其他大电流连接器，这款三芯结构将三个动力回路集成在单个壳体内，不需要分别布置三个单芯连接器，大幅减少了布线占用的空间，同时统一的插拔操作可以一次性完成三路动力回路的连接与断开，相比单芯连接器逐个插拔的操作，效率提升明显，也能避免单芯连接器插拔顺序错误导致的电源短路风险。外壳材料的耐温范围覆盖常规工业设备的工作温度区间，在持续大电流通电导致接触件升温的情况下，外壳不会出现软化变形的问题，能够保持结构强度与绝缘性能。插合面的密封结构虽然不属于工业级防水等级，但可以阻挡日常使用中的灰尘与少量水滴侵入接触件位置，避免接触件氧化锈蚀导致的接触性能下降，延长连接器的实际使用寿命。在三维建模过程中，需要重点保证公母端插针与插孔的配合公差，壳体导向筋的配合间隙控制在合理范围，既要保证插拔顺畅无卡滞，也要避免间隙过大导致插合后晃动，影响接触稳定性。接触件的弹性结构尺寸需要严格按照载流要求设计，保证足够的接触面积与接触压力，同时控制插拔力在合理的操作范围内，避免插拔力过大导致操作困难，或者插拔力过小导致连接不可靠。
