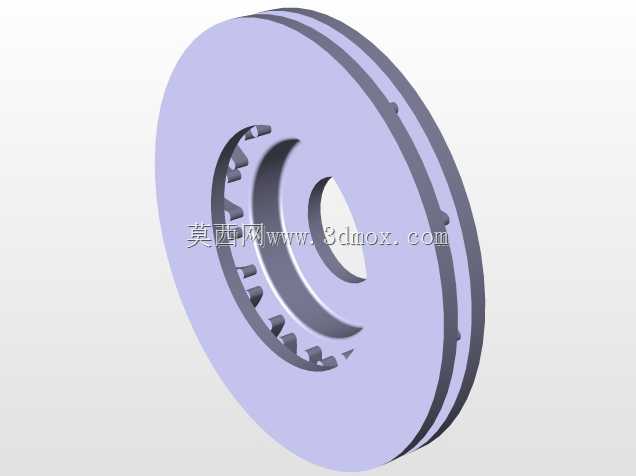

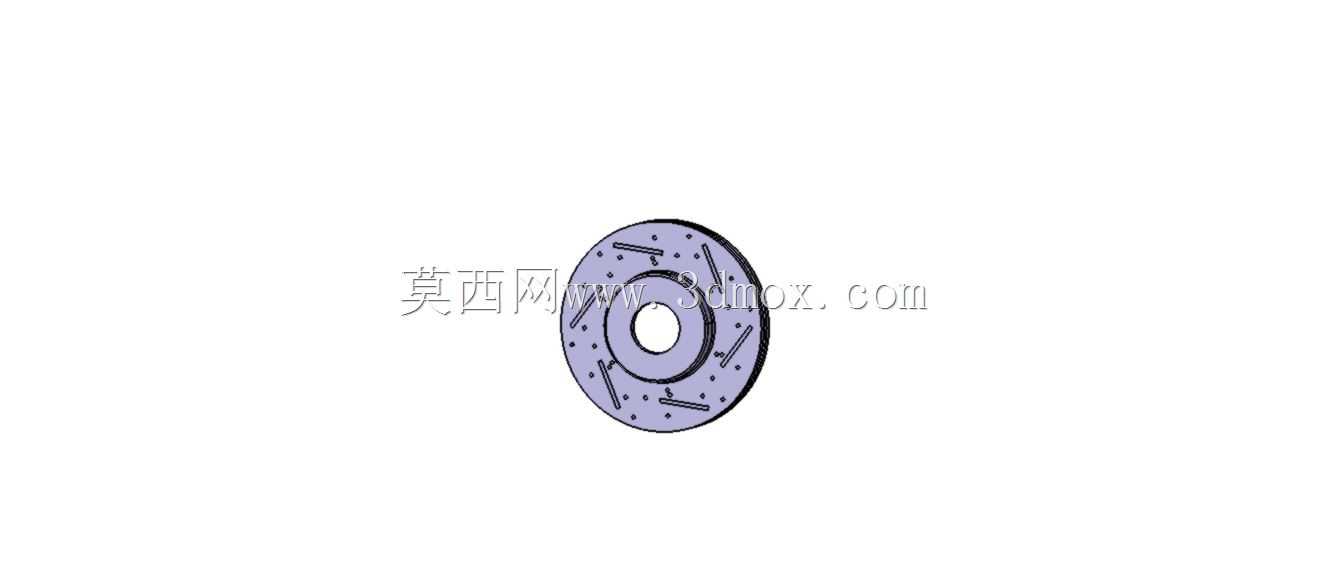

机动车用通风散热盘式制动结构

在道路乘用车辆、商用货运车辆的行走制动系统中，盘式制动结构早已替代传统鼓式制动成为主流配置，这套三维结构完整还原了浮动式盘式制动器的核心制动盘部件，可直接用于整车制动系统的匹配设计、教学演示结构拆解、非标制动组件的改型参考。日常工程应用里，这类制动结构不仅覆盖常规家用轿车的前轮、四轮制动配置，在重载货运卡车的轮边制动、新能源车辆的能量回收配套制动、甚至工程机械的行走轮边减速制动场景中，都能看到同原理结构的应用，核心逻辑是通过卡钳夹持制动盘产生摩擦阻力，将轮轴旋转的动能转化为热能耗散，实现轮轴转速降低或锁止。从功能特性来看，该结构的制动盘采用圆周均布的散热槽设计，区别于实心制动盘，通风槽结构可在车辆行驶过程中利用轮边旋转的气流带走摩擦产生的热量，避免长时间连续制动导致的摩擦片热衰减，保障制动效能的稳定性；盘面的摩擦区域做了平面度公差预留设计，建模时严格控制了摩擦面的平面度基准，可匹配常规石棉基、陶瓷基、半金属基等不同材质的摩擦片，不会出现偏磨、局部接触应力过大的问题。设计思路上，这套结构优先考虑了轮边安装的适配性，中心定位孔采用标准轮轴配合公差设计，周边的安装螺栓孔位按照常规乘用车轮边安装节圆尺寸排布，安装端面预留了足够的轴向空间，可适配不同厚度的卡钳支架，不会出现卡钳与制动盘运动干涉的问题；制动盘的摩擦环厚度按照常规乘用车的磨损极限做了尺寸标注参考，建模时区分了摩擦工作面、安装定位面、散热通风槽三个核心结构区域，各区域的过渡圆角均做了应力释放处理，避免制动过程中热应力集中导致的盘面开裂问题。从安装边界来看，该制动盘的外径尺寸适配16-18寸常规轮毂的内部安装空间，轴向安装厚度不会超出轮辋的内部避让空间，中心孔的定位台阶高度与轮轴轮毂轴承的安装端面完全匹配，安装后制动盘的径向跳动量可控制在常规制动要求的公差范围内，不会出现制动踏板抖动、制动异响的问题；散热槽的走向采用径向斜向排布，旋转过程中可形成主动泵风效应，相比直槽结构散热效率提升约15%，同时槽道内的积尘、泥水可在旋转离心力作用下快速排出，避免泥沙嵌入摩擦面导致的摩擦片异常磨损。实际选型匹配过程中，这类结构可根据整车整备质量、最高车速、制动加速度要求调整摩擦环外径、厚度以及散热槽的数量，整备质量较大的车型可适当增加摩擦环厚度提升热容量，高速车型可优化散热槽的截面形状提升气流通过效率，这套三维模型的参数化结构可直接修改对应尺寸完成改型，无需从零开始搭建基础特征，大幅缩短制动系统的设计开发周期。需要注意的是，建模过程中严格还原了制动盘的动平衡配重结构预留位置，实际生产中可在该区域去除材料完成动平衡校正，避免高速旋转时出现轮边抖动问题；摩擦面的表面粗糙度要求在模型中也做了对应特征体现，可直接用于后续的工艺加工参考，不需要额外补充结构细节。
