智能蓝牙款家用电对流取暖器结构设计

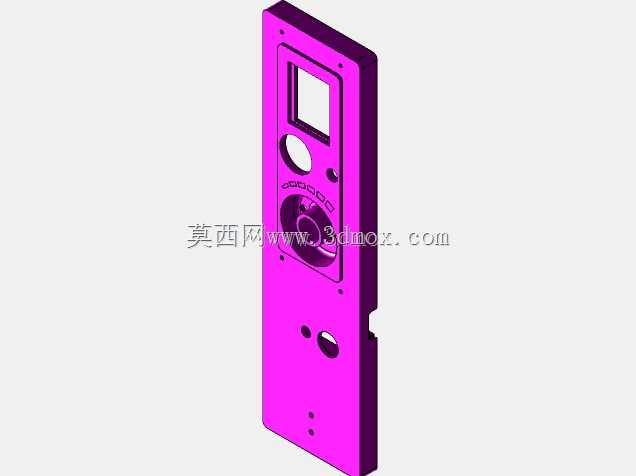

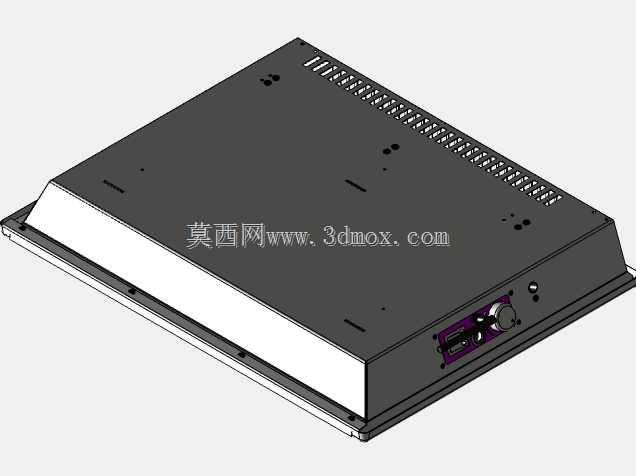

这款电对流取暖设备的结构设计，核心围绕民用室内采暖场景的实际使用需求展开，区别于传统辐射式电暖器的局部升温逻辑，对流式设备依靠空气自然循环实现整屋温度均匀抬升，在15-25㎡的封闭卧室、小型书房场景下，不会出现近机位置过热、远侧区域温度不足的问题，设备运行时无强光直射、无明显送风噪音，适合长时间连续运行的居家使用场景。从功能结构来看，设备上部整排开设横向通风格栅，格栅的条缝宽度控制在4mm以内，既保证热空气的流通截面积满足换热风量要求，又能避免日常使用中细小异物、孩童手指误入内部加热腔体的安全隐患，格栅的排布采用等距分段设计，每段格栅之间预留2mm的结构加强筋，避免长条形格栅在长期冷热交替环境下出现翘曲变形。设备内部的加热组件采用隐藏式安装结构，所有电子控制模块基于成熟的微型控制板做适配改造，新增蓝牙连接功能后，用户可通过移动端设备实现温度档位调节、定时开关设置，无需近身操作设备，所有电子元器件的固定位预留了胶装与卡扣安装两种可选结构，既可以用耐温结构胶做粘接固定，也能通过2.5mm规格的标准卡扣实现免胶快装，适配不同生产装配线的工艺习惯。设备底部采用两个对称的支撑脚结构，支撑脚的展开宽度与机身宽度的比例控制在1:4.2，保证设备放置在平整台面、地面时的抗倾覆力矩达到安全标准，即使受到侧面15°范围内的外力触碰也不会翻倒，支撑脚与机身主体采用可拆卸式连接结构，用户可根据使用需求选择落地放置或者壁挂安装，壁挂安装时的挂孔位预设在机身背部靠上位置，挂孔间距符合民用墙面挂件的通用安装尺寸，无需额外定制安装支架。在结构细节处理上，机身外壳采用一体冲压成型的薄壁结构，外壳拼接处的缝隙控制在0.3mm以内，避免内部热量从非出风口位置溢出造成的外壳局部过热问题，设备的控制模块区域做了独立的隔热腔设计，将电子元器件与加热腔体之间用隔热衬板分隔，保证控制板的工作环境温度始终处于元器件允许的工作温度区间，延长电子部件的使用寿命。设备的进风结构设置在机身下部与支撑脚衔接的位置，进风通道做了防尘滤网的安装预留位，用户可定期抽出滤网清理积尘，避免灰尘附着在加热组件上产生异味或者影响换热效率，滤网的抽拉结构采用无螺丝卡扣设计，拆卸清理时无需借助额外工具。从安装边界尺寸来看，设备整体厚度控制在80mm以内，壁挂安装时突出墙面的尺寸不会占用过多室内空间，落地放置时的底部预留高度为15mm，保证下部进风通道的进风量不受地面平整度影响，机身侧面没有突出的操作部件，所有操作按键与指示灯都集成在机身侧部的内凹区域，避免日常搬运、挪动过程中磕碰损坏按键结构。设计过程中针对原有设备的结构缺陷做了针对性优化，调整了内部加热组件的安装位置，让设备运行时的外壳表面温度分布更均匀，不会出现局部温度过高的烫人风险，同时优化了内部走线的固定结构，所有走线都通过线卡固定在远离加热组件的壳体侧壁上，避免线材长期受高温影响出现绝缘层老化的问题。
