可调式突跳型温控保护器件结构设计

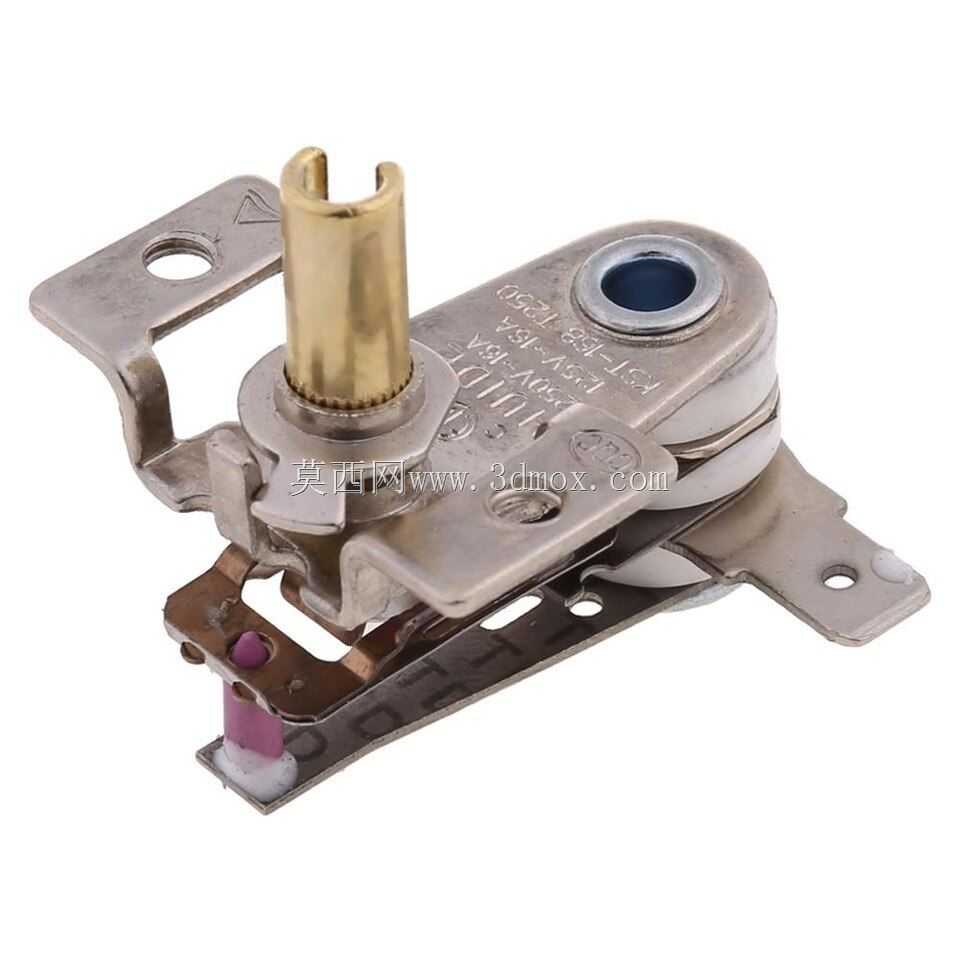

　　这款温控器件是电热类家电、小型加热设备里最常用的过热保护与温度控制核心部件，日常接触的电热水壶、电烤箱、暖风机、电熨斗这类需要控温的产品里，基本都能找到同结构的零件。它的核心功能是在设备达到设定温度阈值时，通过内部双金属片受热形变产生突跳动作，快速通断触点回路，既可以实现恒定温度的维持控制，也能作为过热故障时的安全断电保护，避免加热部件超温引发烧毁甚至起火风险。

　　从结构设计逻辑来看，整个零件采用层叠式铆接装配思路，没有多余的紧固件，所有金属支架、绝缘基座、触点组件、动作弹片都通过中心的空心铜铆钉压合固定，既控制了整体装配公差，也能在长期高温工作环境下保持结构稳定性，不会因为反复热胀冷缩出现松脱。顶部的空心铜轴是温度调节的操作端，外部配套旋钮卡入轴端的开槽后，旋转即可改变内部弹片的预紧压力，以此调整动作温度的阈值，轴身与支架之间的配合间隙控制在0.1mm以内，既保证旋转调节的顺畅度，也不会出现径向晃动导致的温度偏移。

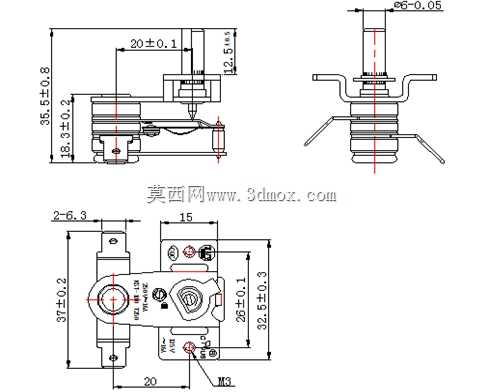

　　两侧延伸的金属安装支架是主要的安装定位结构，支架上预留的两个圆形安装孔中心距为28mm，适配M3规格的固定螺丝，安装时可以直接通过螺丝将器件固定在加热腔体的金属支架上，其中一侧支架直接贴合被控温的金属壳体，保证热传导效率，让内部感温元件能快速感知实际温度，减少温度控制的滞后误差。整个器件的外形轮廓最大长度为42mm，最大宽度为22mm，顶部调节轴高出安装基准面16mm，安装时需要在旋钮位置预留至少20mm的操作空间，避免旋钮与设备外壳干涉。

　　内部的动作组件设计是整个器件的核心，双金属片作为感温驱动元件，被压合在绝缘基座与弹片组件之间，常温状态下双金属片保持初始形态，动触点与静触点紧密压合，回路保持导通状态，加热部件正常工作；当温度升高到双金属片的形变阈值时，碟形双金属片会瞬间产生反向突跳，推动绝缘顶杆将动触点顶开，快速切断回路，停止加热；当温度下降到复位阈值时，双金属片恢复初始形态，触点重新闭合，设备再次进入加热状态，整个通断动作的响应时间小于0.2秒，能有效避免触点拉弧烧蚀，延长器件的工作寿命。

　　触点部分采用银基合金材质，接触电阻小于50毫欧，能承载最大10A的阻性负载电流，满足常规家用加热设备的功率需求；触点之间的开距设计为0.8mm，既能保证断开时的绝缘间隙满足安规要求，也不会因为开距过大导致动作行程过长，影响温度控制精度。底部的绝缘瓷粒作为顶杆与弹片之间的绝缘隔离件，采用95氧化铝陶瓷材质，耐高温、绝缘强度高，能避免带电部件与金属支架之间出现爬电风险，满足电器安全的绝缘距离要求。

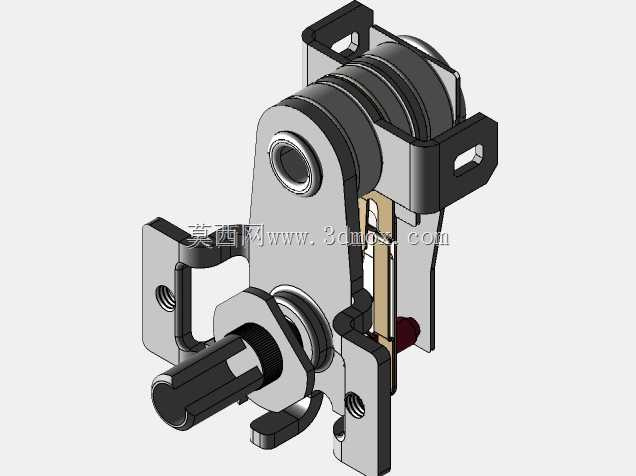

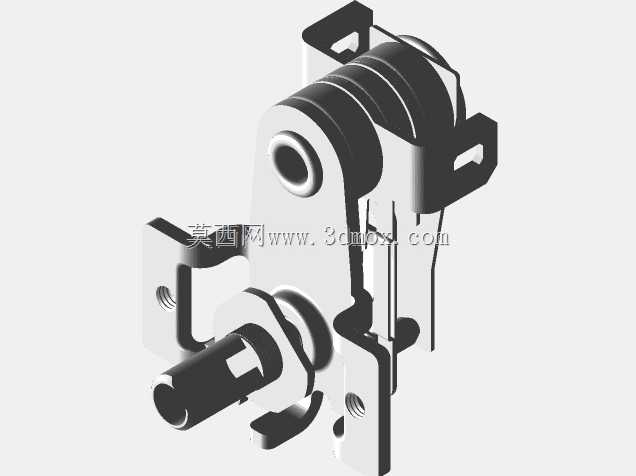

　　建模过程中对所有铆接点位的形变细节、弹片的弯折弧度、触点的接触贴合面都做了还原，调节轴表面的滚花结构、支架上的接地标识刻印、金属件表面的电镀层质感都有体现，能直接用于设备装配的干涉检查、温控系统的结构匹配验证，也可以作为家电结构设计教学的典型案例参考。在实际选型应用时，需要根据被控设备的最高工作温度选择对应动作温度规格的器件，同时要保证安装面的平面度小于0.2mm，避免安装时支架变形导致内部弹片预压力变化，出现温度漂移问题；接线时两个接线端子分别串入加热回路，不需要额外区分零火线，接线端子的插拔力控制在30-50N，保证导线连接牢固，不会因为设备工作时的振动出现松脱。
