40mm规格水冷散热装置结构设计

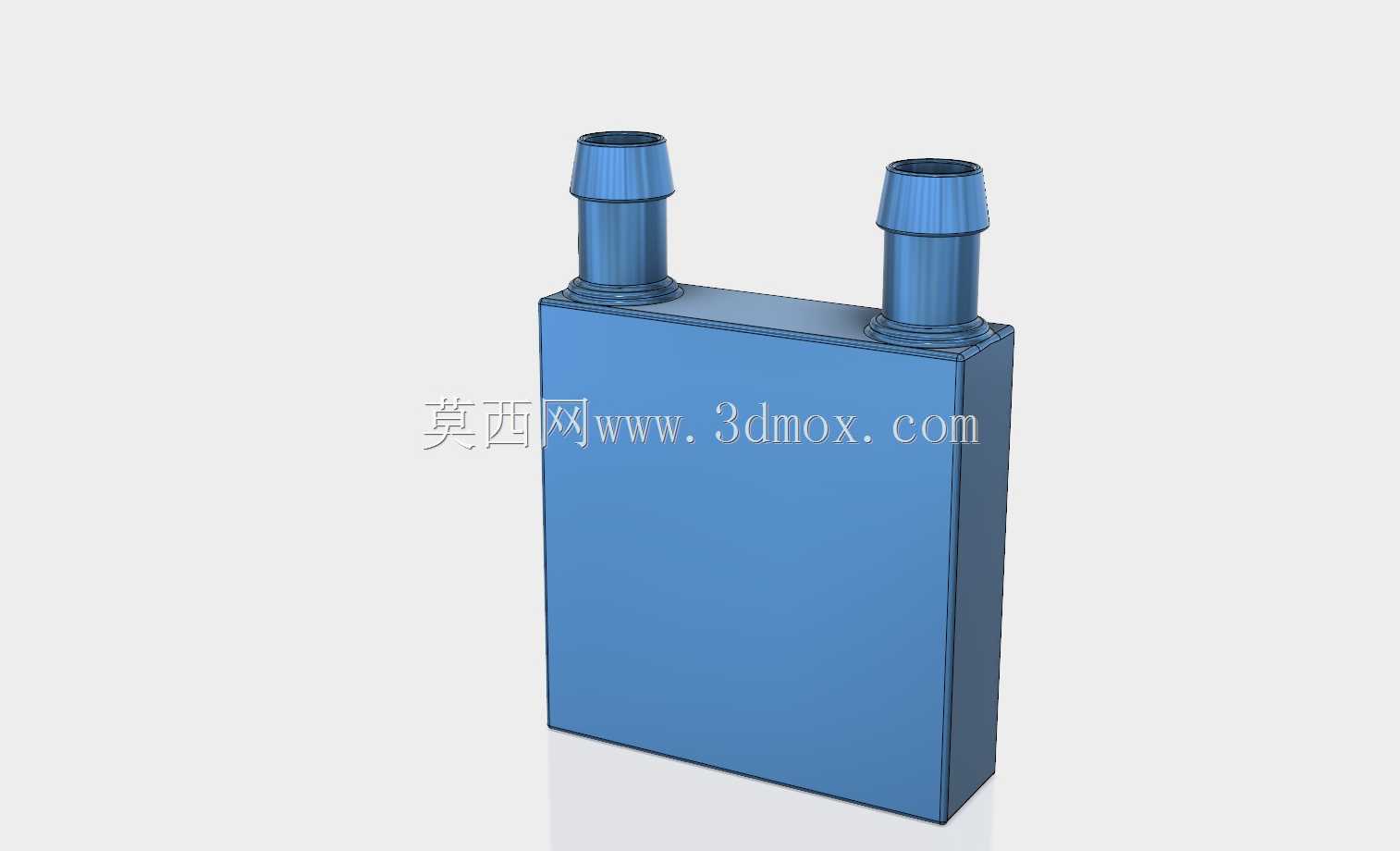

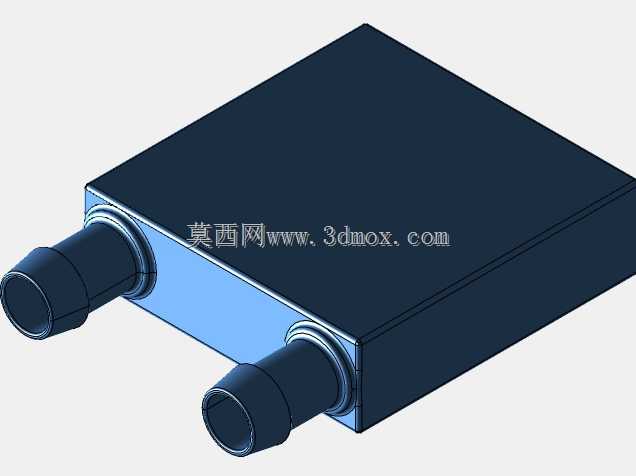

在小功率电子器件、小型工控板卡、迷你主机CPU、激光模组驱动板这类对安装空间有严格限制的散热场景里，紧凑型水冷散热单元的选型一直是结构工程师需要反复权衡的环节——既要保证足够的换热接触面积，又不能让液路接口占用过多周边安装空间，同时还要兼顾批量装配时的公差适配性。这款边长40mm的方形水冷散热件，正是针对这类紧凑安装场景开发的换热部件，主体采用方正的薄型腔体结构，整体轮廓为规则长方体，两个宝塔式水嘴垂直布置在腔体顶面的同侧边缘，这种布局能最大程度减少管路走向对周边器件的干涉，在多板卡并排安装的机箱内部，同侧进出水的设计可以让管路统一走侧边走线槽，不会出现跨接管路挤压板卡元件的问题。从结构设计逻辑来看，腔体内部的流道没有采用过于复杂的微通道结构，而是适配常规民用级水冷循环的流量需求，平衡了流阻与换热效率，避免因为流道过窄导致冷液中杂质淤积堵塞，对于长期连续运行的小型工控设备而言，这种低维护需求的流道设计反而比追求极限换热密度的微通道结构更适配实际工况。安装边界上，40mm见方的底面刚好覆盖常规ITX主板供电模组、小功率TEC制冷片、30-50W功率激光二极管的发热面，腔体厚度控制在适配薄型机箱的尺寸范围内，安装孔位可以根据适配场景在腔体侧边预留固定位，不需要额外增加转接支架就能直接贴合发热源安装，减少了接触热阻的叠加。水嘴采用标准的宝塔接头结构，适配常规内径的硅胶水冷管，装配时不需要专用的快插接头，普通管箍就能实现可靠密封，对于小批量设备组装的场景而言，这种通用接口能大幅降低物料采购的品类复杂度，不用单独储备特殊规格的水冷接头。实际应用中，这类小型水冷散热件既可以单独给单个高发热元件做定点散热，也可以多个并联组成分布式散热回路，给紧凑型设备内多个分散的发热点统一供冷，相比同尺寸的风冷散热器，它没有风扇转动带来的振动和噪音，对振动敏感的光学器件、精密采集板卡而言更为适配，同时因为换热过程通过冷液把热量带出设备腔体，不会像风冷那样在设备内部形成积热的风道循环，能更好地控制密闭机箱内的整体环境温度。设计时腔体的边角做了小圆弧过渡处理，既避免了锐边在装配时割伤操作人员或管线，也能减少压铸成型时的应力集中问题，提升腔体的耐压能力，常规水冷循环的工作压力下不会出现渗漏变形的问题。顶面的水嘴根部做了加厚凸台结构，在反复插拔水管或者管路受外力拉扯时，应力会集中在凸台位置，不会直接作用在腔体的密封焊缝上，提升了长期使用的结构可靠性。对于做小型电子设备热设计的工程师而言，这类标准化尺寸的水冷散热件可以直接纳入选型库，不需要从零开始开模定制，在样机验证阶段就能快速搭建散热回路，缩短研发周期，同时方正的外形也方便在三维布局时做干涉检查，不用为复杂曲面预留额外的避让空间，能进一步压缩设备的整体体积。
