36英寸316L不锈钢螺旋式换热设备结构

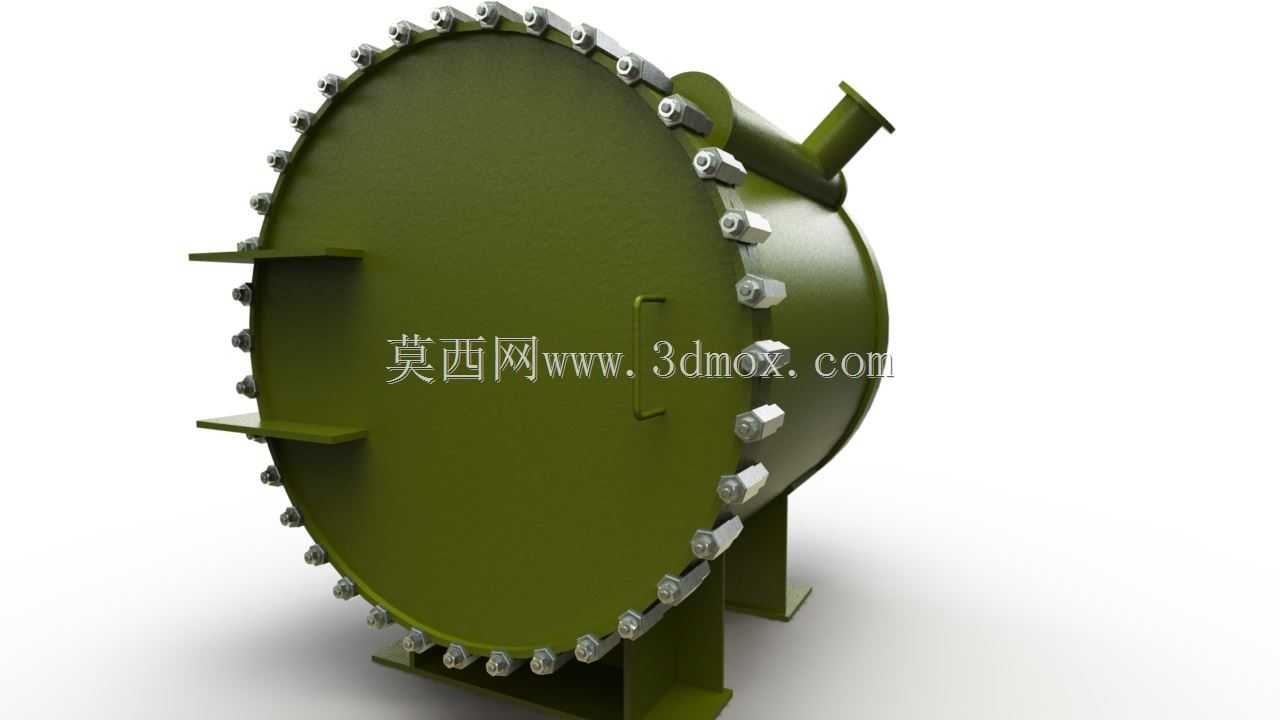

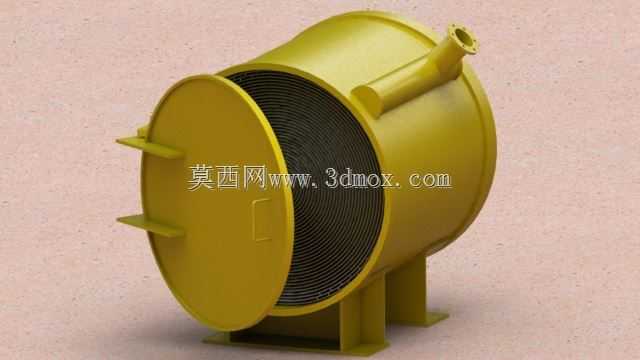

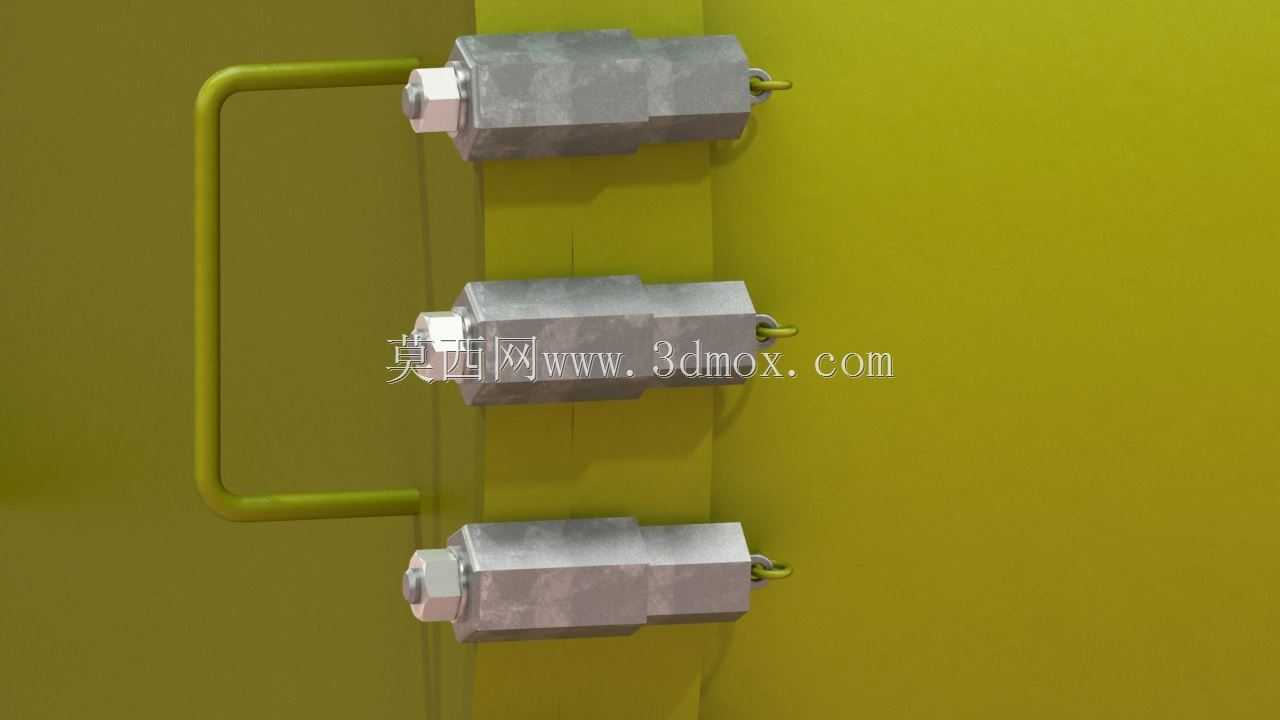

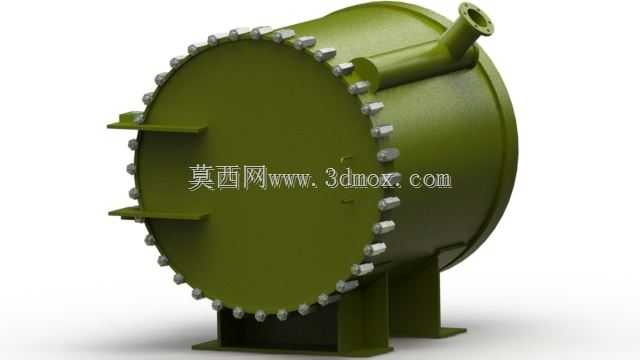

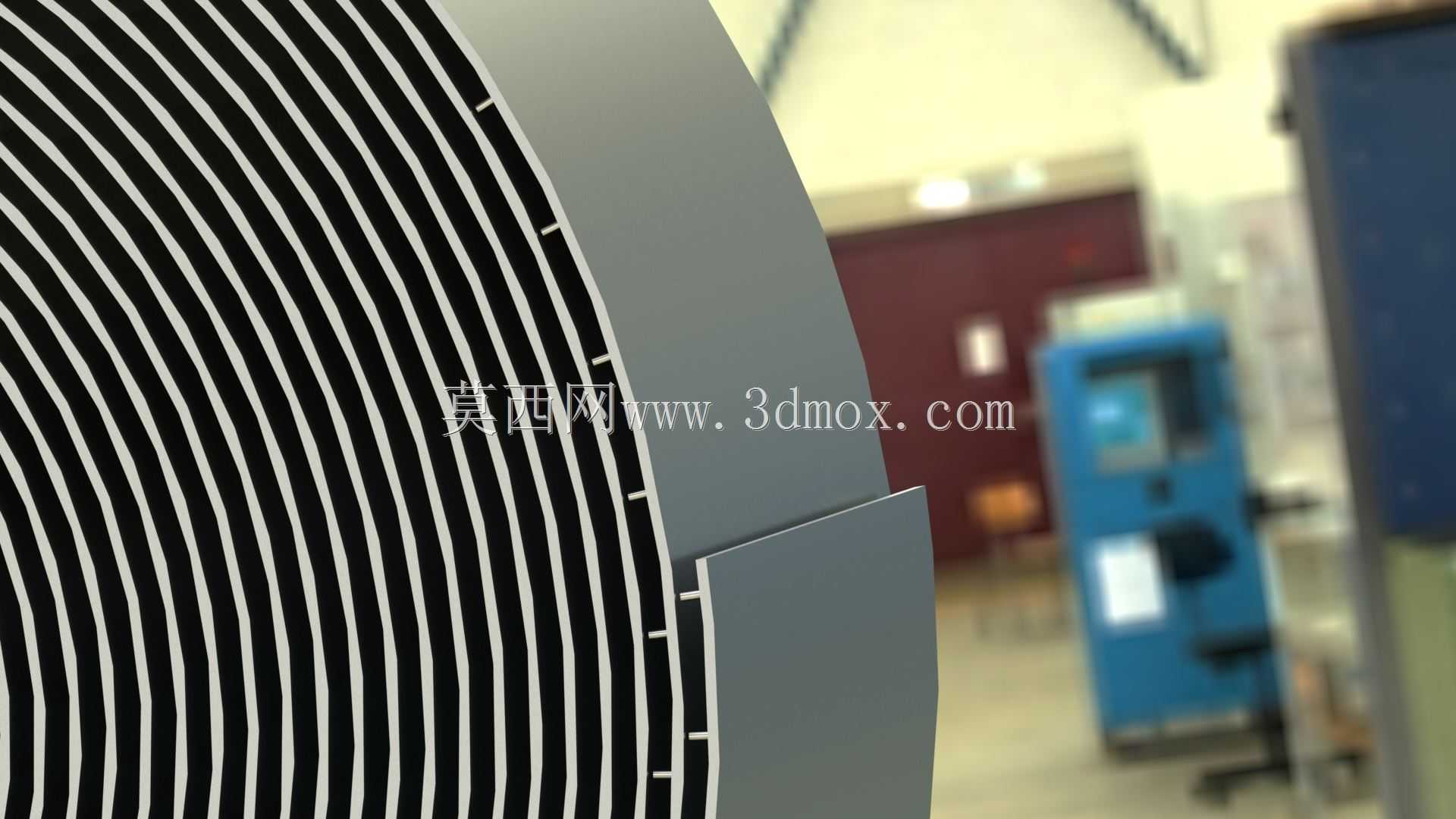

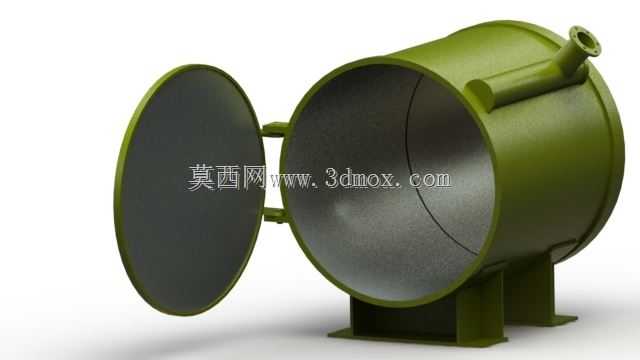

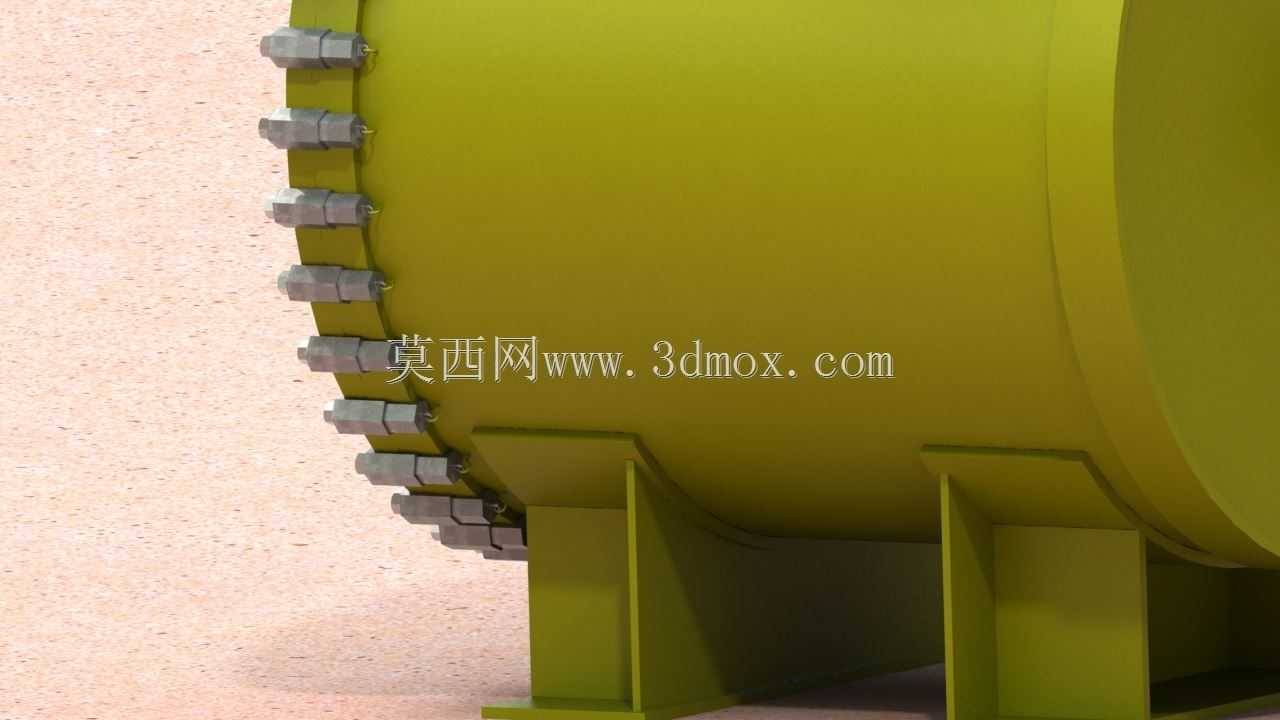

在化工、食品加工、暖通供能、工业余热回收等场景中，螺旋式换热设备一直是紧凑空间下实现高热流密度换热的核心选型，这类设备依靠螺旋流道形成的强湍流效应，能在较小占地内完成两种流体的高效热量传递，尤其适配含少量杂质、黏度偏高的介质换热工况，避免传统管壳式换热器易出现的流道堵塞、换热效率衰减过快问题。本次呈现的螺旋换热结构采用36英寸×36英寸的筒身主体规格，内辊选用316L不锈钢材质，该材质具备优异的耐氯离子腐蚀性能，可适配水处理、化工溶剂换热等存在弱腐蚀介质的工况，避免长期运行中出现流道腐蚀穿孔导致的介质串漏问题。设备主体由多规格钢板卷制、焊接成型，整体承压结构经过焊接节点强化，可容纳高压流体在流道内稳定流动，支撑脚采用与筒身同材质的钢板弯折焊接，安装时可直接通过地脚螺栓固定在混凝土基础或钢架平台上，安装边界需预留端盖拆卸空间，端盖侧需留出至少等于筒身直径的操作距离，方便后期检修时拆开端盖清理螺旋流道内的结垢与杂质。从结构设计逻辑来看，螺旋流道的卷制精度直接决定换热效率，建模过程中重点还原了螺旋板的卷绕曲率、流道间距以及进出口接管的焊接位置，接管采用切向布置形式，可让流体进入流道时顺着螺旋方向顺畅流动，减少入口处的局部阻力损失，避免流体对冲造成的振动与能耗提升。端盖上设置的加强筋结构，可在高压工况下抵消筒身内部流体对端盖的推力，避免端盖出现形变导致密封面泄漏，密封面采用平面焊接结构，可适配耐温橡胶垫或金属缠绕垫实现静密封，满足不同温度工况下的密封需求。建模时针对焊接节点做了细节还原，包括筒身纵缝、环缝的焊道结构，接管与筒身连接的角焊缝结构，这些细节可直接用于焊接工艺的可视化交底，帮助生产端明确焊接位置与焊脚尺寸要求，减少生产过程中的工艺理解偏差。考虑到螺旋盘管的建模对硬件算力要求较高，本次结构重点还原了设备的主体承压外壳、端盖、支撑结构与进出口接管，螺旋流道的核心结构参数做了等效呈现，既保证结构展示的完整性，也方便设计人员在此基础上根据实际工况调整流道间距、板厚等参数。设备总重约6.5吨，不含盘管的壳体重量约8.5吨，选型时需提前核算安装平台的承重能力，避免出现基础承重不足的安全隐患。在实际工程应用中，这类螺旋换热器可作为液-液换热、汽-液换热的核心单元，相比同换热面积的管壳式换热器，占地可减少40%以上，同时螺旋流道内的流体始终处于湍流状态，不易在壁面形成结垢层，可延长设备的连续运行周期，减少运维清洗的频次。设计过程中参考了同类设备的成熟结构，针对钢板拼接位置做了应力分散处理，避免焊缝位置集中在同一截面，提升设备整体的抗疲劳性能，可适配压力波动较大的换热工况。进出口接管的管径匹配36英寸筒身的流通能力，可根据实际流量需求调整接管规格，建模时保留了接管的参数化修改空间，设计人员可直接修改接管直径、伸出长度等参数，快速适配不同管路的连接需求。支撑脚的开孔位置按照通用安装规范设置，可直接匹配标准地脚螺栓的安装尺寸，减少现场安装时的二次加工工作量。端盖与筒身采用螺栓连接结构，螺栓孔沿法兰周向均匀布置，保证密封面的压力均匀分布，避免局部密封不严出现泄漏。
