5010规格750KV外转子无刷直流电机结构

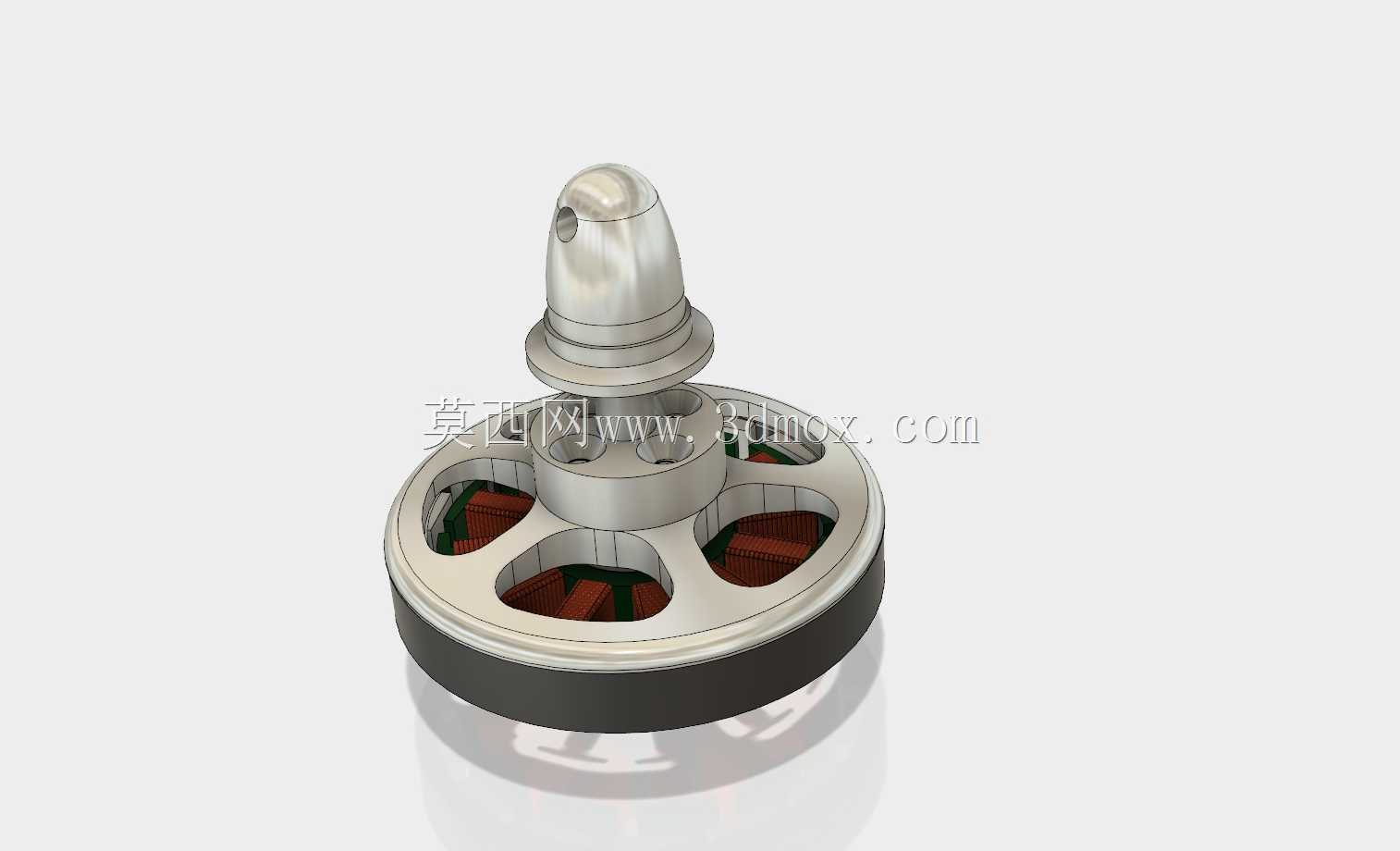

在航模、小型多旋翼无人机、固定翼航模以及部分轻量化地面移动载具的动力选型中，外转子无刷直流电机始终是核心动力输出部件，这类电机凭借外转子结构带来的大扭矩输出特性、较低的运转内阻以及相对简洁的装配结构，在轻量化动力场景中占据了极高的应用比例。本次呈现的5010规格750KV无刷直流电机结构，完全围绕这类场景的实际使用需求完成结构设计，整体采用盘式外转子布局，定子部分固定于中心安装基座，转子外壳集成磁钢环绕定子布置，运转时转子外壳直接带动螺旋桨或负载转动，省去了额外的减速传动结构，大幅降低了动力总成的重量与传动损耗。

从实际应用场景来看，这类KV值的5010电机通常适配15至18英寸规格的螺旋桨，在多旋翼机型中可承载单轴1.5至2.5kg的起飞重量，能够满足中型航拍无人机、载重作业多旋翼以及大尺寸固定翼航模的动力需求，部分小型电动滑板、轻量化巡检机器人的动力单元也会选用同规格电机作为驱动部件，依靠其低转速下的大扭矩输出特性，直接驱动轮组或传动机构，减少减速齿轮组带来的效率损失与维护成本。

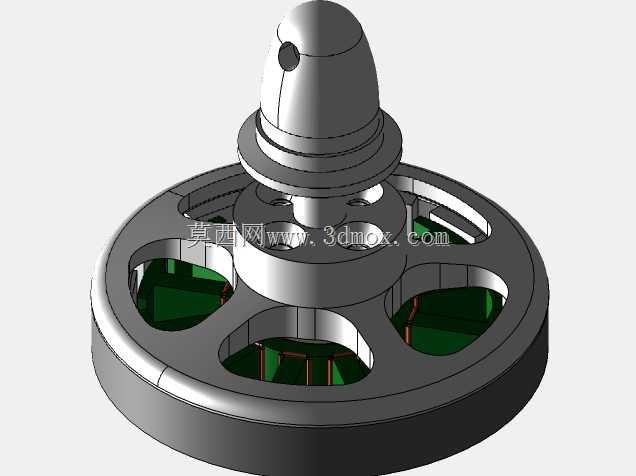

设计过程中首先考虑的是安装边界的适配性，电机定子基座的中心预留了标准的安装孔位，孔位间距符合航模动力系统的通用安装规范，可直接适配市面上绝大多数的电机安装座、机臂固定件，无需额外制作转接结构。转子输出端采用了标准的桨夹安装结构，顶部的整流罩造型不仅能够降低螺旋桨转动时的根部紊流，还能对桨夹固定螺丝起到防护作用，避免飞行过程中螺丝松动脱出，同时减少空气阻力对动力效率的影响。定子部分的绕组槽位采用了镂空开窗设计，一方面能够减轻定子支架的整体重量，另一方面可以在电机高负荷运转时引导气流穿过绕组缝隙，带走铜线与磁钢产生的热量，避免长时间大油门运转时出现磁钢退磁、绕组绝缘层老化的问题，提升电机持续工作的稳定性。

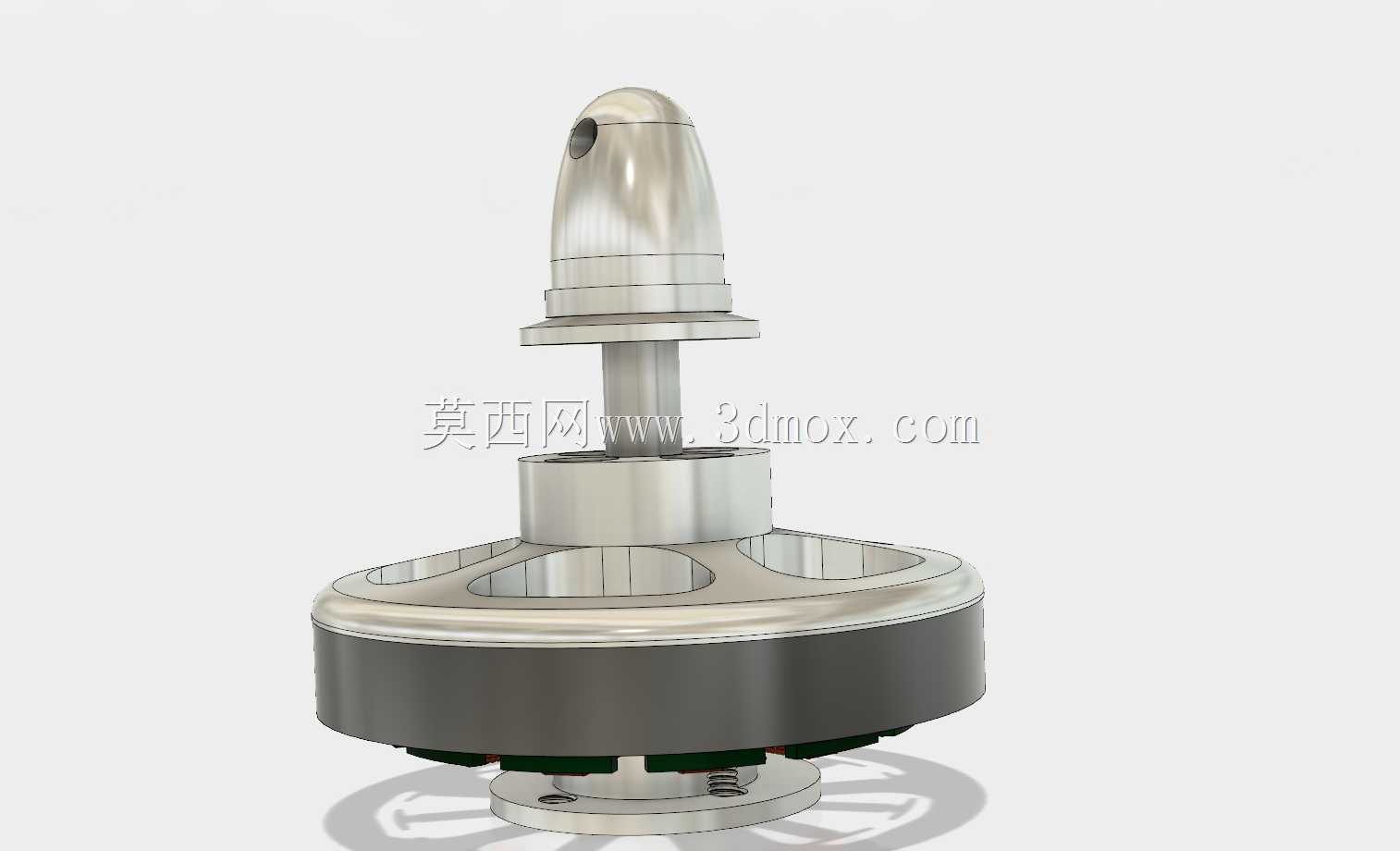

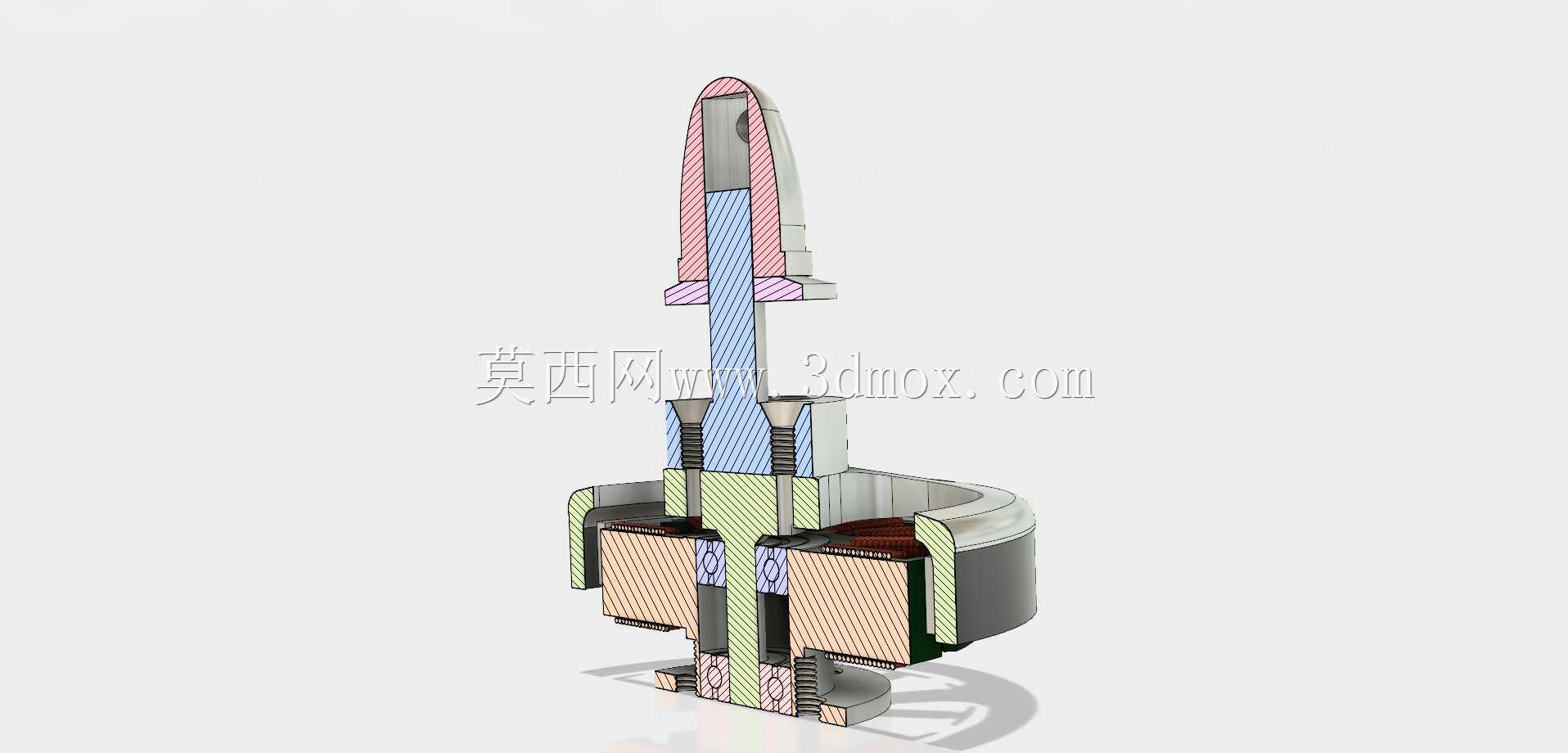

从结构细节来看，转子外壳采用拉伸成型的薄壁结构，在保证磁钢安装定位精度的前提下尽可能降低壳体重量，外壳与中心转轴的连接部位做了加厚处理，能够承受螺旋桨高速转动时产生的离心力与振动载荷，避免长期运转后出现转轴松动、转子偏摆的问题。定子铁芯采用多片硅钢片叠压而成，叠片方向与磁场方向垂直，能够有效降低铁芯涡流损耗，提升电机的运转效率，绕组的排布方式适配750KV的转速特性，在保证足够匝数的前提下尽可能降低铜线内阻，减少大电流下的发热损耗。需要注意的是，当前呈现的结构重点展示了电机的机械装配关系，绕组部分的铜线排布做了简化处理，实际生产应用中需要根据额定电流、工作电压参数调整绕组线径与绕制匝数，匹配对应的电调输出参数，才能达到设计的动力输出指标。

在安装适配层面，电机的轴向尺寸控制在紧凑范围内，安装后突出机臂或安装面的高度不会影响整机的重心布局，转子与定子之间的配合间隙控制在合理范围，既避免了运转过程中定转子出现擦碰，又尽可能减小了磁隙，提升磁钢的磁场利用率。底部的出线位置预留了足够的走线空间，三相电源线的出线方向可根据安装需求调整，不会与安装座结构产生干涉，适配不同的走线布局需求。这类电机的结构设计逻辑始终围绕轻量化、高可靠性、易装配三个核心方向展开，所有的结构细节都服务于实际使用场景的需求，没有冗余的装饰性结构，每一处倒角、镂空、加厚的位置都对应着实际运转中的载荷、散热、装配需求，对于从事航模动力选型、小型移动载具设计的结构工程师而言，这类标准化的外转子无刷电机结构能够直接作为动力单元选型参考，也可在此基础上根据特定的负载需求调整尺寸参数、绕组规格，快速衍生出适配不同场景的定制化电机结构。
