固定翼航模FPV云台搭载结构设计

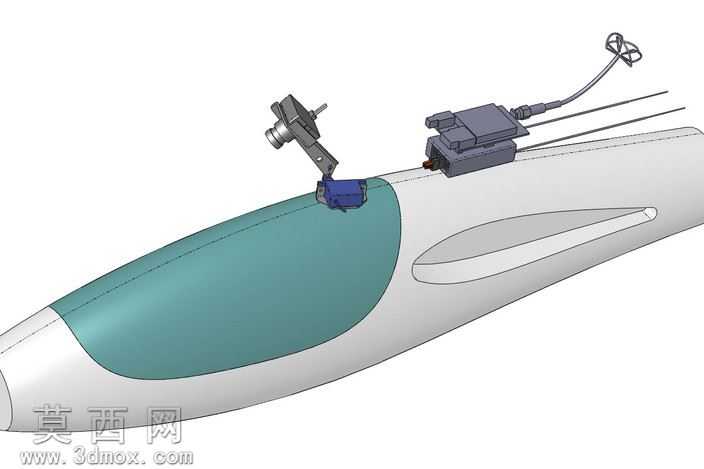

本设计针对固定翼航模的第一视角飞行需求，完成FPV云台与机载电子设备的集成搭载结构建模，整体基于Cularis滑翔机机身外形开展适配设计，建模过程中优先保证搭载结构与机身曲面的贴合度，对机头段的蒙皮外形做了精准的曲面拟合，确保云台安装座与机身衔接处无突兀凸起，尽可能降低加装设备带来的气动阻力影响。建模阶段重点梳理了各组件的装配逻辑：首先是前置云台部分，设计了带角度调节余量的摄像头固定座，可适配GF KX 181 FPV摄像头的安装孔位，预留了俯仰角度的微调空间，满足飞行过程中不同视角的拍摄需求，固定座与机身的连接结构做了加厚处理，避免飞行震动导致摄像头画面出现抖动果冻效应。其次是机载接收设备的安装位，在机身背部平整区域设计了FrSky TFR8S接收机的固定卡槽，卡槽周边预留了走线槽位，可规整收纳接收机与摄像头、飞控之间的连接线缆，避免线缆外露干扰气动外形，同时也降低飞行过程中线缆被气流拉扯脱落的风险。针对5.8GHz三叶天线的安装，在接收机尾部设计了可小幅度调整角度的天线固定座，可根据飞行场地的电磁环境调整天线朝向，优化图传与遥控信号的接收效果。建模过程中对机身部分仅做了适配性的局部结构塑造，重点突出加装设备的布局合理性，所有安装结构的边缘都做了圆角过渡处理，避免尖锐棱角在组装或者飞行过程中造成剐蹭损伤，各组件的装配间隙控制在合理范围，既保证安装的紧固性，也预留了后期拆装维护的操作空间。材质渲染上，机身主体采用航模常用的轻木蒙皮质感，呈现半光泽的白绿拼色效果，云台与电子设备部分采用哑光工程塑料与磨砂金属质感区分，清晰展现各功能部件的结构边界，整体模型完整还原了FPV改装航模的机载设备布局逻辑，可作为固定翼航模第一视角改装的结构参考。
