盘式集成电动机减速传动结构

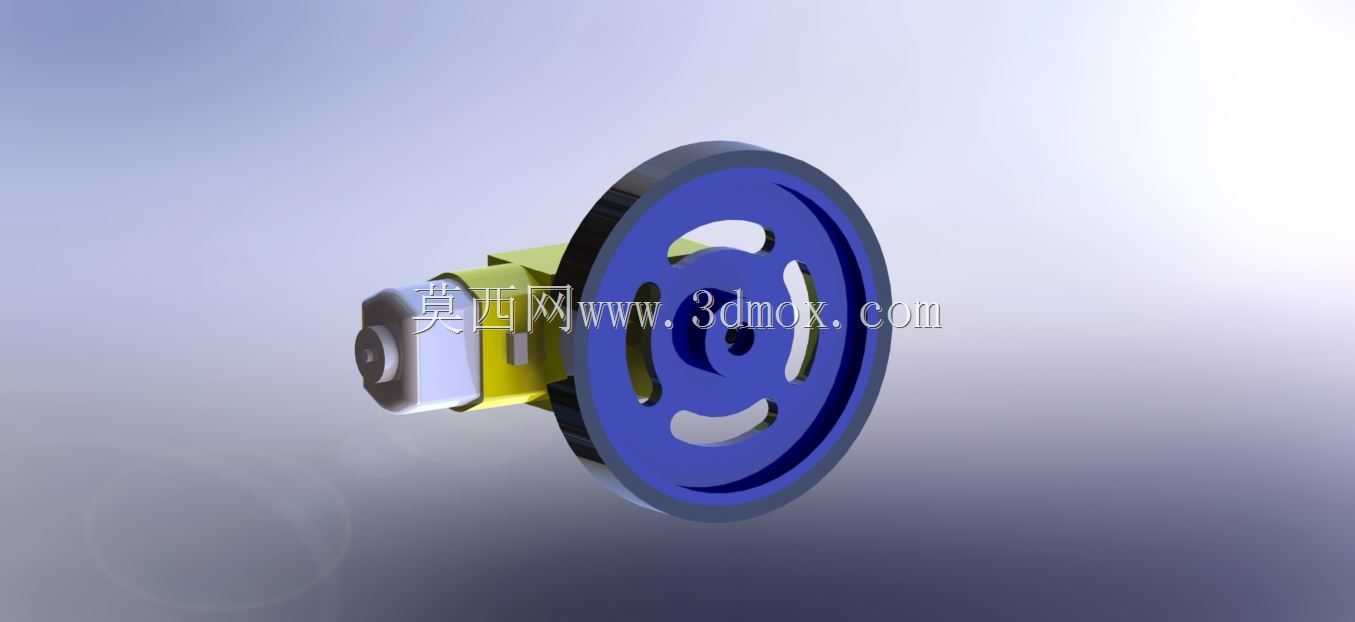

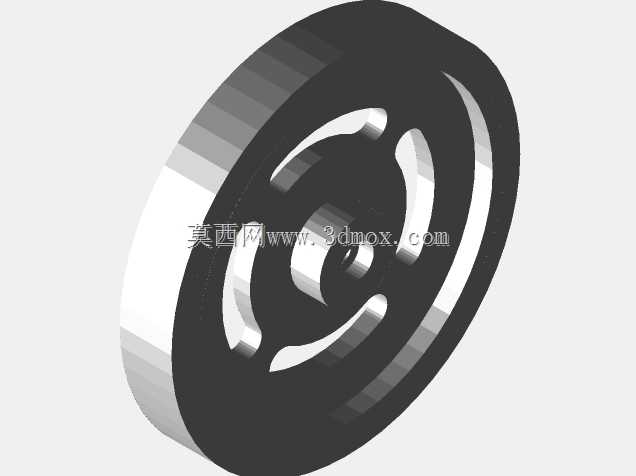

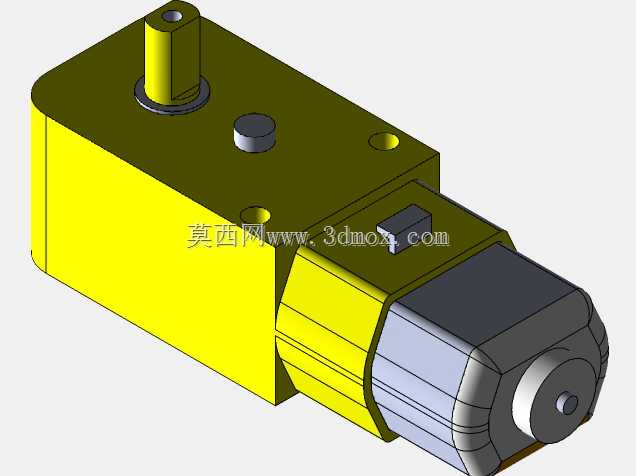

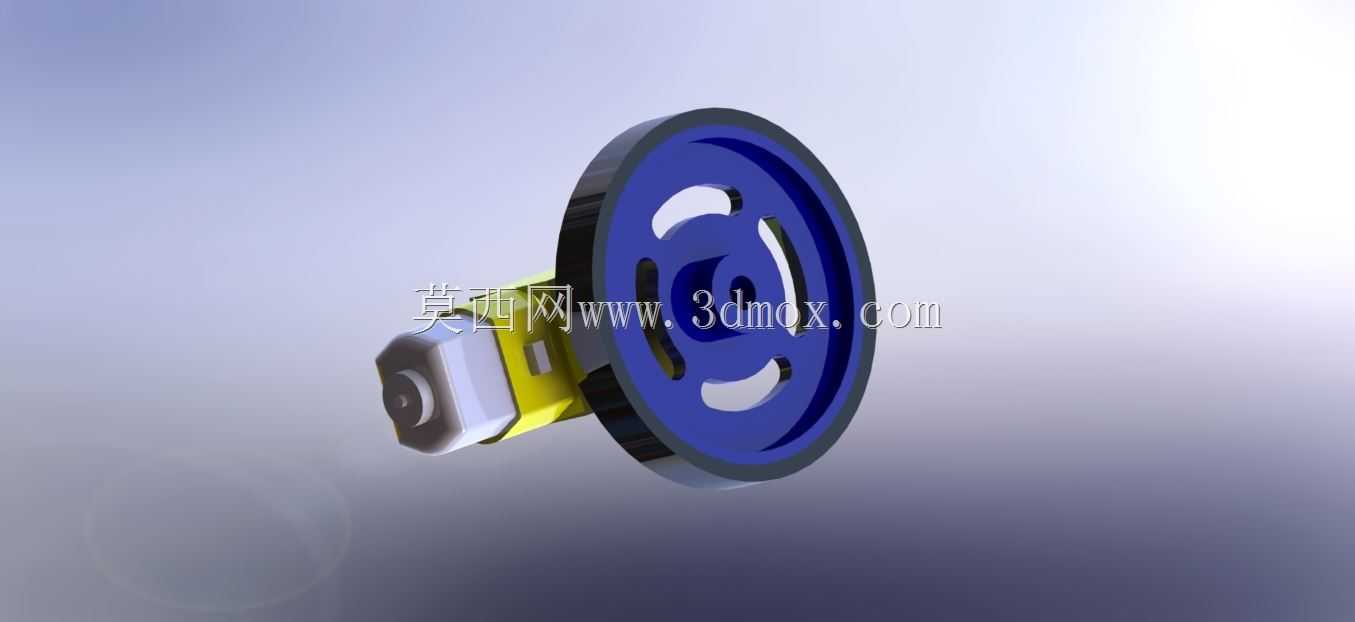

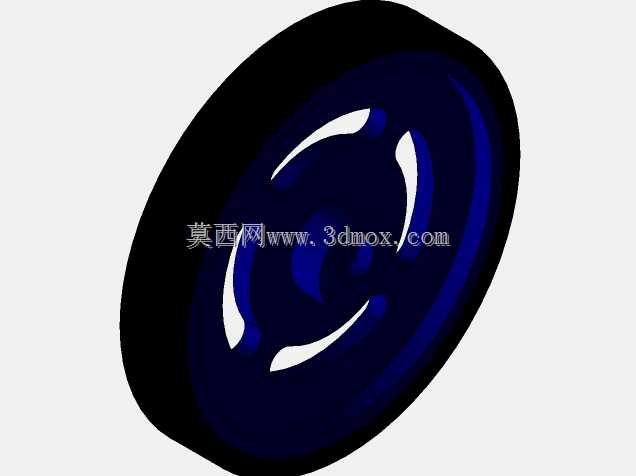

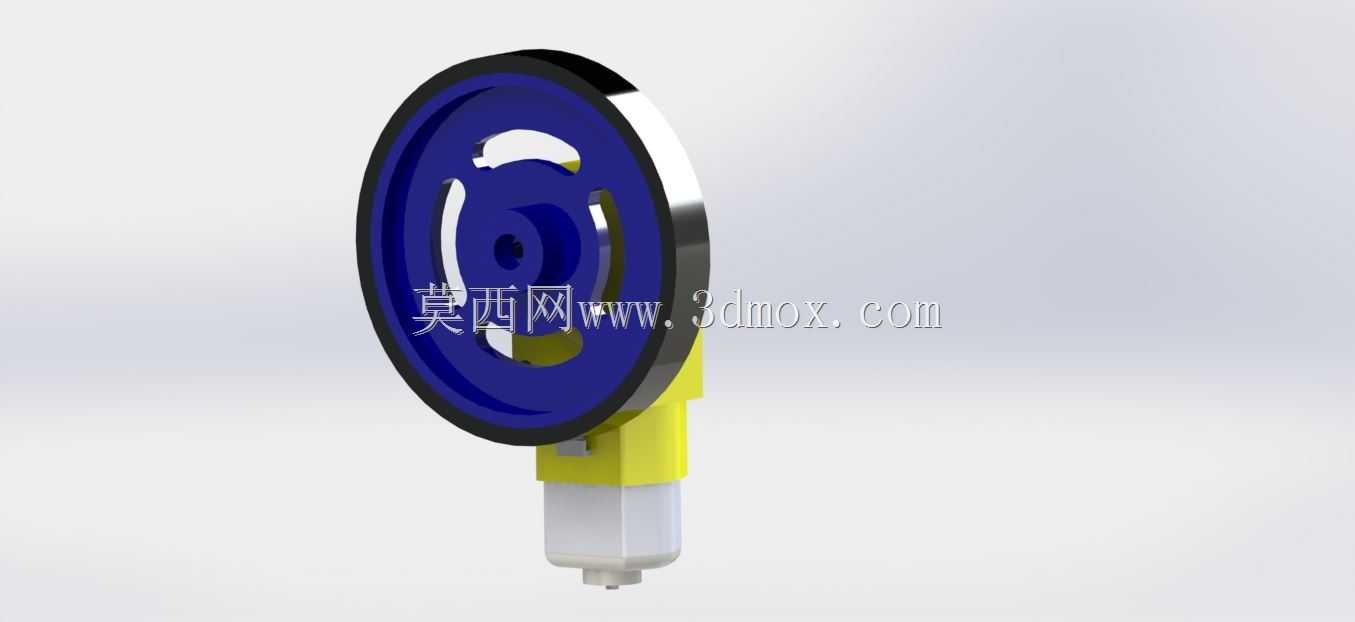

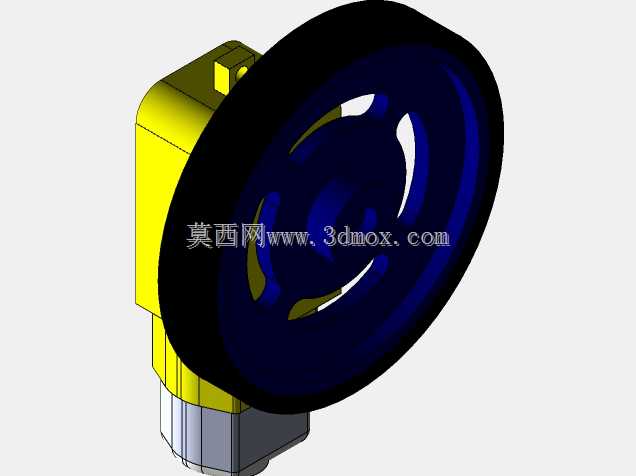

在轻工输送、小型自动化执行机构、智能仓储分拣设备的动力端配置中，这类集成式减速传动结构的应用占比正在逐年提升，区别于传统分体式电机搭配独立减速箱的布局，该结构将减速传动轮组与电机输出端做了同轴集成设计，能在极小的安装空间内完成动力的扭矩放大与转速匹配，适配很多对安装轴向尺寸有严格限制的设备工位。从实际使用场景来看，这类结构常被用在小型皮带输送机的驱动辊端、自动化生产线的阻挡机构动力端、小型旋转工作台的驱动单元，还有部分商用智能设备的传动模块里，因为不需要额外做电机与减速箱的对接校准，现场安装时的同轴度误差风险被大幅降低，也省去了联轴器、连接法兰这类额外的配套配件，能有效压缩设备的整体物料成本与装配工时。从结构设计的逻辑来看，该传动结构采用盘式轮组作为减速核心，大直径的传动轮盘直接嵌套在电机输出侧的基座上，轮盘内部集成了减速啮合副，动力从电机输出轴输入后，经过轮组内部的传动比转换，最终从轮盘的外圈连接位输出，这种布局把减速结构的径向空间做了充分利用，没有额外拉长轴向的安装尺寸，对比同减速比的同轴圆柱齿轮减速结构，轴向长度能缩短近40%，对于安装空间局促的嵌入式安装工位适配性极强。在安装边界的设计考量上，该结构的电机主体采用方型安装基座，基座上预留的安装孔位可以直接和设备的安装板做螺栓固定，不需要额外加工定制转接支架，输出端的轮盘端面预留了通用的螺纹连接孔，可以直接安装驱动轮、摆臂、转盘这类执行部件，连接位的形位公差控制在机械传动的常规精度范围内，能满足中低速传动场景下的跳动要求，不会因为连接偏差带来额外的运转振动。从功能特性上看，这种集成结构的传动阻尼比分体结构更低，因为减少了中间连接环节的能量损耗，传动效率能保持在较高水平，同时盘式的外壳结构能增大散热面积，长时间连续运转时的温升比同功率的封闭减速箱结构更低，不需要额外加装散热附件就能满足常规工况的连续运行要求。在结构细节的处理上，轮盘上开设的镂空槽并非单纯的减重设计，这些槽位在运转过程中能带动周边空气形成导流，进一步强化散热效果，同时也能降低整体结构的转动惯量，让设备的启停响应速度更快，在需要频繁正反转、频繁启停的工位上，能有效降低电机的启动负载，延长驱动电机的使用寿命。针对不同的安装场景，该结构的安装面可以做适配调整，既可以采用电机基座贴装的方式固定在设备的立式安装板上，也可以通过轮盘侧的端面连接，倒装在设备的框架下方，固定位的受力分布经过优化，不管是水平安装还是垂直安装，内部传动副的啮合状态都不会因为安装姿态的变化出现偏载，能保持稳定的传动精度与运行噪音水平。在做三维建模的过程中，这类结构的建模重点在于轮盘内部啮合副的配合间隙控制，还有电机输出轴与轮盘同轴度的公差匹配，需要考虑实际加工时的装配余量，避免因为建模时的尺寸过盈导致实际装配出现卡滞，同时安装孔位的位置度需要严格对应通用的安装标准，确保模型导出的工程图能直接用于实际零件的加工生产，不需要做额外的尺寸调整。
