2.5公斤级伺服电机三维结构模型

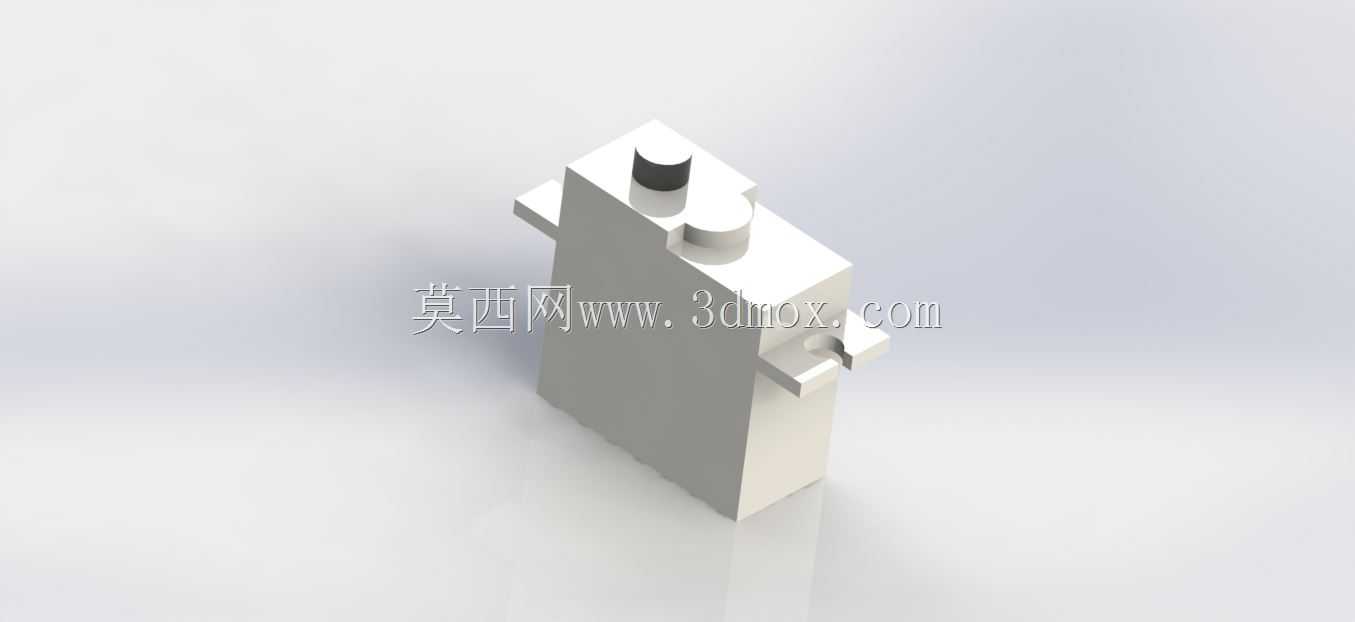

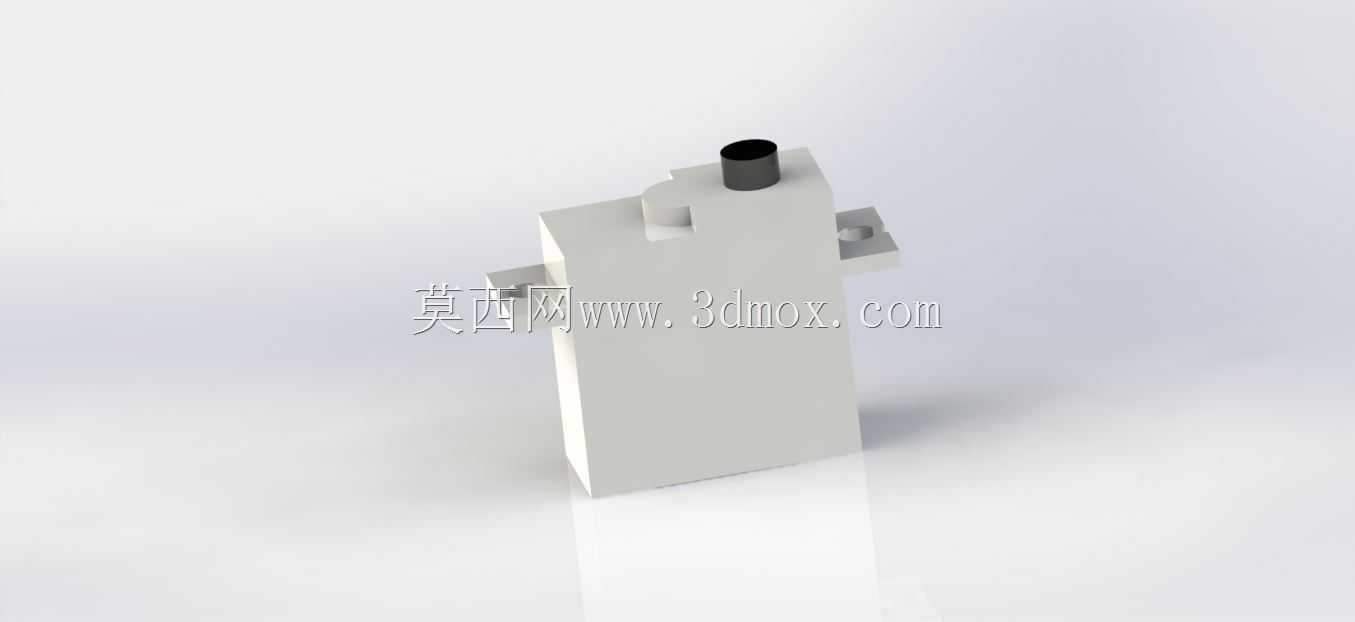

在自动化产线的点位定位、小型机械手的关节驱动、3D打印设备的进给轴控制、桌面级加工设备的传动控制场景中，这类额定负载2.5公斤级的伺服电机是应用频次极高的动力执行元件，区别于大功率伺服的厚重结构，小规格伺服的结构紧凑性、安装适配性是设计选型阶段的核心考量点。从结构设计逻辑来看，这款伺服电机采用方形一体式机壳设计，摒弃了传统圆形机壳需要额外加装安装座的冗余结构，机壳两侧直接集成带安装孔的固定凸耳，安装时无需额外定制转接法兰，可直接通过螺栓固定在设备的安装立板或型材面上，有效压缩了驱动单元的整体占用空间。机壳主体采用压铸铝合金材质的设计思路，既保证了结构强度满足2.5公斤额定负载下的扭矩输出刚性需求，又能通过金属壳体快速导出电机运行时绕组产生的热量，避免长时间高频率启停导致的绕组温升过高问题，适配自动化设备常见的7*24小时连续运行工况。输出轴端采用标准圆柱轴伸设计，轴端预留的键槽结构可适配同步带轮、联轴器、小型齿轮等多种传动连接件，无需对输出轴进行二次加工即可完成传动链路的装配，轴伸根部的轴肩结构可实现传动件的轴向定位，避免高速运转时传动件发生轴向窜动影响定位精度。顶部的黑色凸起结构为编码器防护端盖，内置的增量式编码器可实时反馈转子位置与转速信号，配合驱动器实现闭环控制，位置控制精度可满足±0.1度级别的定位需求，适配电子设备组装、小型物料搬运、精密点胶等对定位精度有较高要求的工位。从安装边界尺寸来看，这款伺服电机的方形机壳边长控制在小尺寸范围内，整体轴向长度较短，在安装空间局促的桌面级自动化设备、小型协作机器人关节内部、智能仓储的小型分拣执行机构中，可灵活嵌入设备结构内部，不会因为驱动单元体积过大导致整体设备尺寸超标。安装凸耳上的安装孔间距采用行业通用的小规格伺服安装孔距标准，可直接替换同规格的其他品牌同功率伺服电机，无需修改设备的安装板开孔尺寸，降低设备迭代改型的设计成本。在实际应用场景中，这类小负载伺服常搭配行星减速器使用，进一步放大输出扭矩，适配需要更大推力的小型推料机构、物料分拣摆杆机构，也可直接连接滚珠丝杠驱动直线滑台完成直线方向的点位运动，在消费电子组装产线的螺丝锁付工位、小型包装设备的送膜工位、实验室自动化检测设备的样品移送工位中，这类伺服电机凭借响应速度快、定位精度稳、体积小巧的特性，成为小负载运动控制场景的首选驱动元件。设计建模过程中，对机壳的散热筋结构、安装凸耳的受力薄弱位置、输出轴的应力集中区域都做了等比例还原，可直接用于设备的装配干涉检查、运动仿真模拟，提前验证驱动单元与周边结构件的装配间隙，避免实际加工组装时出现结构干涉问题，缩短设备的研发调试周期。
