二次释放模电子模块安装基座结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:335972
  • 二次释放模电子模块安装基座结构设计
  • 二次释放模电子模块安装基座结构设计
  • 二次释放模电子模块安装基座结构设计
  • 二次释放模电子模块安装基座结构设计
  • 二次释放模电子模块安装基座结构设计

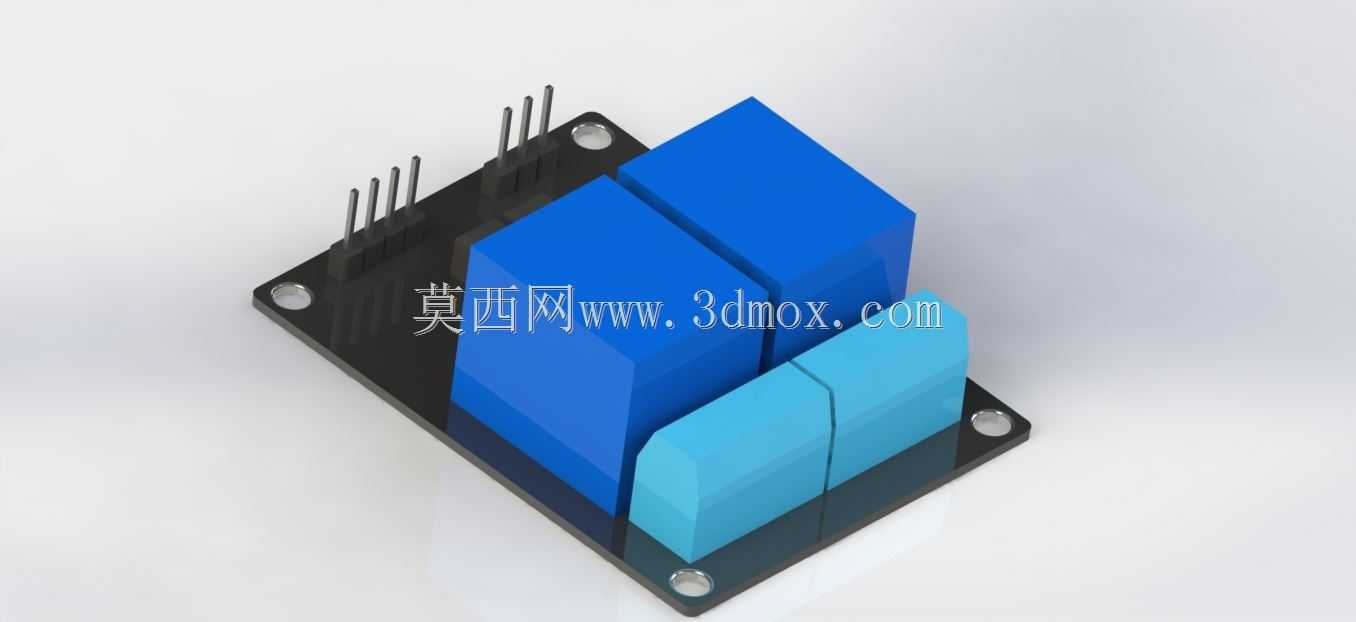

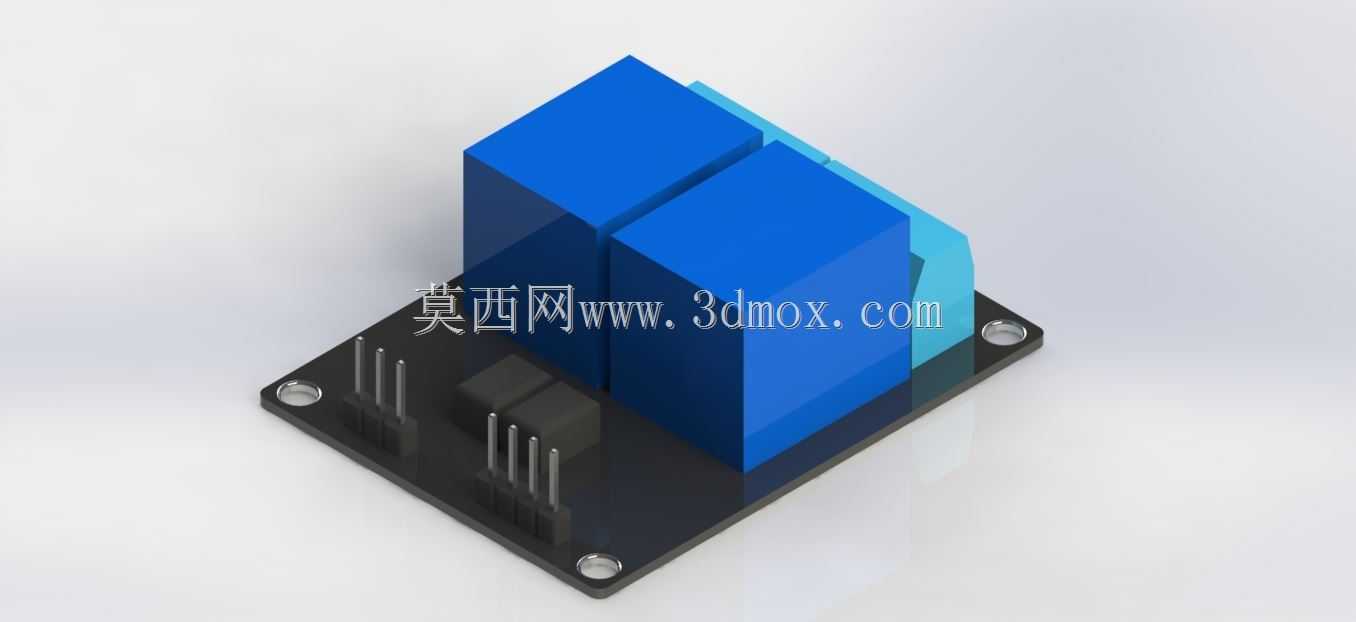

在工业控制板卡、小型传感模块的量产装配环节,这类二次释放模结构的安装基座是承载核心电子元件、实现板间快速对接的常用结构件,日常接触的小型信号采集模块、驱动转接模块上都能见到这类结构的身影。不同于常规一体化注塑的模块基座,该结构采用分体式的型腔设计,两个独立的蓝色绝缘腔体并排布置在黑色安装基板上,腔体之间预留了均匀的装配间隙,既可以避免两个腔体内封装的电子元件出现电磁干扰,也能在灌封作业时让密封胶充分填充缝隙,提升整体的绝缘防护等级。从安装边界来看,黑色基板采用方形圆角设计,四个角位分别设置了沉头安装孔,孔位的沉头深度刚好适配M2规格的十字盘头螺丝,安装后螺丝顶面不会突出基板平面,不会和上层堆叠的其他模块产生干涉;基板的厚度控制在2mm,既保证了整体的结构强度,在自动化插件线的轨道上传输时也不会出现卡滞、翘曲的问题。引脚部分采用直插式排布,两组排针分别布置在腔体的侧下方,引脚的伸出长度统一为6mm,刚好适配标准2.54mm间距的PCB插座,插装时不需要额外修剪引脚长度,波峰焊过程中焊锡可以顺着引脚的镀锡层均匀爬升,不会出现虚焊、连焊的问题。设计这类结构的时候,首先要考虑的是脱模的便利性,因为腔体内侧要封装电容、芯片这类高度不一的电子元件,型腔内壁不能有倒扣结构,所以采用二次释放模的结构逻辑,开模时先抽离内侧的小型镶件,再整体脱出型腔部分,避免注塑件出现顶白、变形的缺陷。腔体的壁厚做了均匀化处理,所有位置的壁厚都保持在1.5mm,注塑冷却过程中不会因为壁厚不均出现缩痕,也能减少内应力积累,避免长期使用过程中出现开裂问题。在实际使用场景中,这类基座承载的模块大多安装在电控柜内部的DIN导轨旁,或者是小型设备的控制板上,工作环境可能存在一定的振动,所以基板和腔体的连接位置做了0.3mm的圆角过渡,避免应力集中在连接缝位置,长时间振动下也不会出现腔体断裂脱落的问题。腔体顶部做了0.2mm的微倒角,既可以在自动化装配时引导元件顺利放入型腔,也不会因为倒角过大导致灌封胶溢出到腔体外侧,影响后续的盖板装配。另外,基板上腔体旁预留的小型方形凸台,是用来粘贴模块参数标签的位置,凸台的平面度控制在0.1mm以内,标签粘贴后不会出现翘边,设备维护时可以快速识别模块的参数信息。排针和基板的连接位置做了加厚的凸台结构,插装排针时可以承受更大的压装力,不会出现基板被压裂的情况,同时凸台也能在波峰焊时阻挡焊锡流到基板的正面,避免焊锡残留导致的电路短路问题。从装配流程来看,这类结构的基座可以直接适配现有自动化插件线的料架,不需要定制特殊的治具,排针、腔体、基板的配合公差都控制在±0.05mm,装配时的良品率可以稳定在99.5%以上,大幅降低量产阶段的装配成本。在维护场景下,如果单个腔体内的元件出现损坏,因为两个腔体是独立分隔的,只需要拆除对应腔体的灌封胶更换元件即可,不会影响另一个腔体内的电路正常工作,降低了后期的维护成本。考虑到部分应用场景需要在高湿度环境下工作,型腔的合模线位置都做了密封槽设计,灌封胶填充后可以形成完整的密封层,防护等级可以达到IP65,能够适应潮湿、多粉尘的工业现场环境。基板的背面做了网格状的加强筋,筋条高度0.8mm,宽度1mm,既可以减少注塑时的材料用量,也能进一步提升基板的抗变形能力,即使在-20℃到85℃的工作温度范围内,基板的平面度变化也不会超过0.1mm,保证排针和插座的对接可靠性。
