大扭矩模拟式伺服舵机结构设计

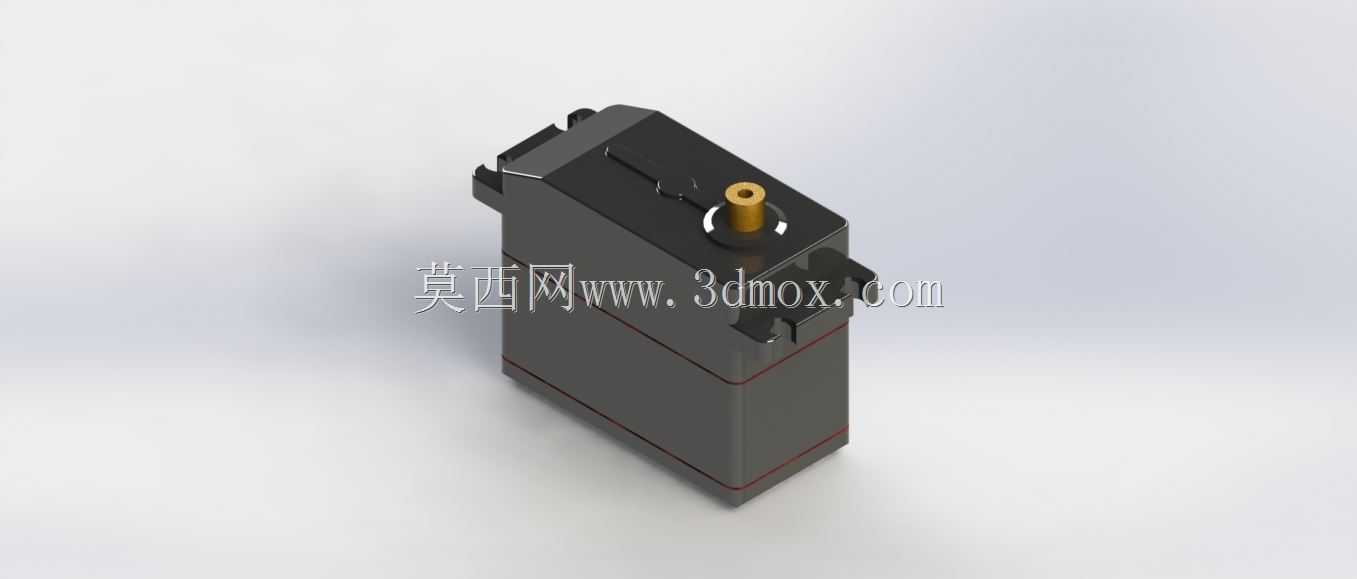

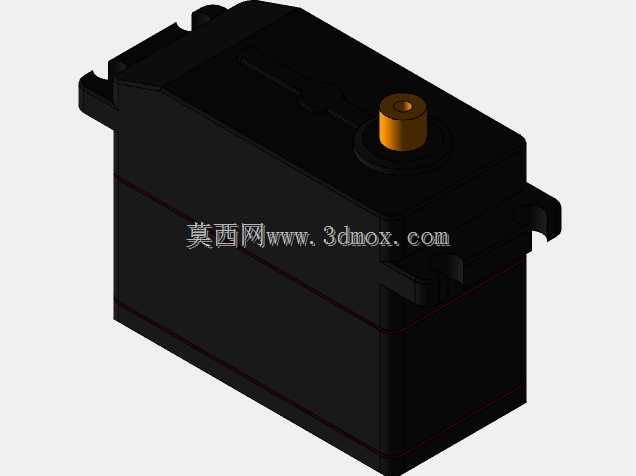

在小型自动化执行机构、航模动力控制、小型机械臂关节驱动、智能小车转向控制这类场景里，舵机作为位置伺服的核心执行元件，其扭矩输出、响应速度、安装适配性直接决定整套机构的动作可靠性。这款模拟式舵机的扭矩参数覆盖4.8V与6V两个常用供电档位，4.8V供电下可输出23.8kg·cm的保持扭矩，6V供电下扭矩提升至30.0kg·cm，足够驱动中大型航模舵面、10kg级负载的机械臂关节、AGV小车的转向机构，也能适配小型自动化设备里的档位切换、挡板开合这类需要精准角度定位的工位。从结构设计来看，这款舵机采用标准矩形壳体布局，输出轴位于壳体顶部中心位置，轴端采用金属齿输出结构，相比塑料齿舵机，抗冲击负载能力提升明显，在遇到瞬时堵转或者外力扰动时，不容易出现打齿失效的问题。壳体侧面预留标准安装耳位，安装孔位间距符合通用大扭矩舵机的安装规范，不需要额外设计转接件就能直接替换同规格的其他型号舵机，降低设备改型的设计成本。壳体采用上下扣合的拼接结构，接缝处做了错位止口设计，既能提升壳体的整体结构强度，也能阻挡日常使用中的灰尘、少量飞溅液体进入壳体内部，保护内部的减速齿轮组、电位器、控制电路板。内部的减速组采用金属齿轮搭配碳纤维增强的齿轮支架，在保证传动强度的同时，尽可能控制整体自重，金属齿轮的啮合间隙控制在合理范围，既不会因为间隙过大导致回程误差超标，也不会因为间隙过小导致传动阻力增大、空载电流升高。从响应参数来看，4.8V供电下带动60度行程的动作时间为0.27s，6V供电下60度动作时间为0.22s，响应速度能够满足绝大多数民用级运动控制场景的需求，不会因为动作滞后导致控制回路出现振荡。在实际选型适配时，需要注意安装边界的预留：舵机本体的矩形壳体需要预留足够的安装空间，输出轴伸出端需要预留对应的连接结构安装空间，接线端位于壳体尾部，布线时需要预留足够的弯曲半径，避免线材被壳体或者安装结构挤压破损。供电线路需要匹配舵机的峰值电流需求，尤其是6V供电下大扭矩输出时，瞬时电流会明显升高，供电线径不能过细，否则会导致线路压降过大，舵机输出扭矩不足、定位不准。这款舵机的角度控制采用模拟电位器反馈，相比数字舵机，控制逻辑更简单，不需要复杂的通讯协议，直接通过标准PWM信号就能控制角度，适配绝大多数通用舵机控制器、单片机IO口直接驱动，对于入门级的自动化项目、教学实验平台、DIY机械结构来说，调试门槛更低，不需要额外编写复杂的通讯驱动代码。在结构建模过程中，这款模型完整还原了舵机的外部安装特征、输出轴结构、壳体拼接细节，在做设备整体装配干涉检查时，可以直接调用该模型进行布局验证，提前排查安装孔位对齐、运动部件干涉、布线空间预留的问题，减少实际加工装配时的改模次数。输出轴的齿形细节也做了还原，在设计配套的舵机摇臂、连接法兰时，可以直接匹配齿形参数，不需要反复测绘实物尺寸。壳体的安装耳厚度、安装孔直径都按照实物尺寸建模，在设计安装固定座时，可以直接匹配孔位尺寸，保证安装时的同轴度，避免因为安装偏差导致输出轴承受额外的径向力，缩短舵机的使用寿命。日常使用中，这类大扭矩舵机需要注意避免长时间堵转，堵转状态下电流会急剧升高，容易烧毁内部的驱动电路或者电机绕组，在结构设计时可以增加机械限位结构，限制舵机的转动角度在有效行程范围内，避免超行程堵转。另外舵机的输出轴不要承受过大的径向载荷，这类舵机的输出轴承载设计主要针对扭矩输出，径向承载能力有限，如果需要带动偏心负载，需要额外增加支撑轴承，避免输出轴弯曲变形。
