大扭矩数字式伺服舵机结构设计

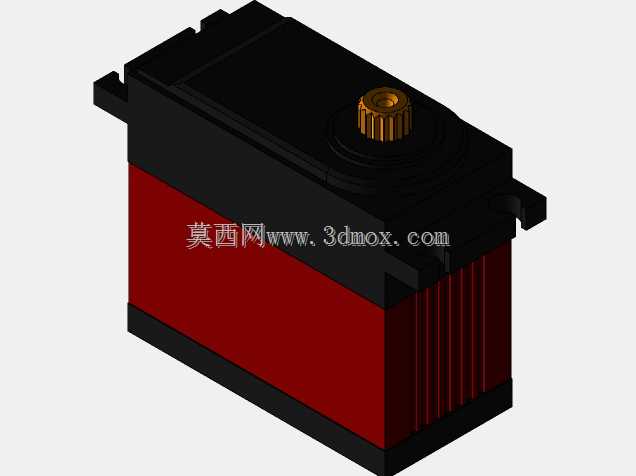

在小型自动化执行机构、航模动力控制、教学实验平台搭建这类场景里，舵机作为角度闭环控制的核心执行元件，选型时往往需要兼顾扭矩输出、响应速度、安装适配性多方面的要求，这款40kg级数字式伺服舵机的三维结构，刚好覆盖了中高负载舵机的典型设计特征，能给相关结构设计、设备选型工作提供很直观的参考。从实际使用场景来看，这类大扭矩数字舵机常被用在1:8及以上比例的遥控模型车转向机构、大负载机械臂关节驱动、工业小型变位机角度调节、智能门禁的锁止机构驱动这类场景里，和普通模拟舵机相比，数字式的控制逻辑在死区控制、定位精度、保持扭矩稳定性上都有明显优势，不会出现模拟舵机在负载波动时容易出现的抖舵、定位偏移问题。

从功能特性上看，这款舵机支持6V到7.2V的宽电压输入区间，适配市面上绝大多数常规舵机驱动板、接收机的供电标准，不需要额外做电压转换电路就能直接接入控制系统。在6V供电工况下，它的堵转扭矩可以达到35Kg/cm，足够驱动多数中负载的摆动类执行机构，当电压提升到7.2V时，堵转扭矩能进一步提升到40Kg/cm，应对短时大负载冲击的冗余量更充足。响应速度方面，6V供电下带载转动60度的耗时为0.2秒，7.2V下这个数值可以压缩到0.18秒，既不会因为速度过快导致机构冲击过大，也不会因为响应过慢拖慢整体控制节拍，对于多数需要精准角度定位的场景来说，这个速度区间的适配性很强。舵机内部的减速组采用金属齿轮材质，和尼龙齿轮相比，金属齿轮的抗冲击能力、耐磨性能都有明显提升，长时间带载运行的齿隙变化更小，能长期保持定位精度，不会因为齿轮磨损出现回程差过大的问题。

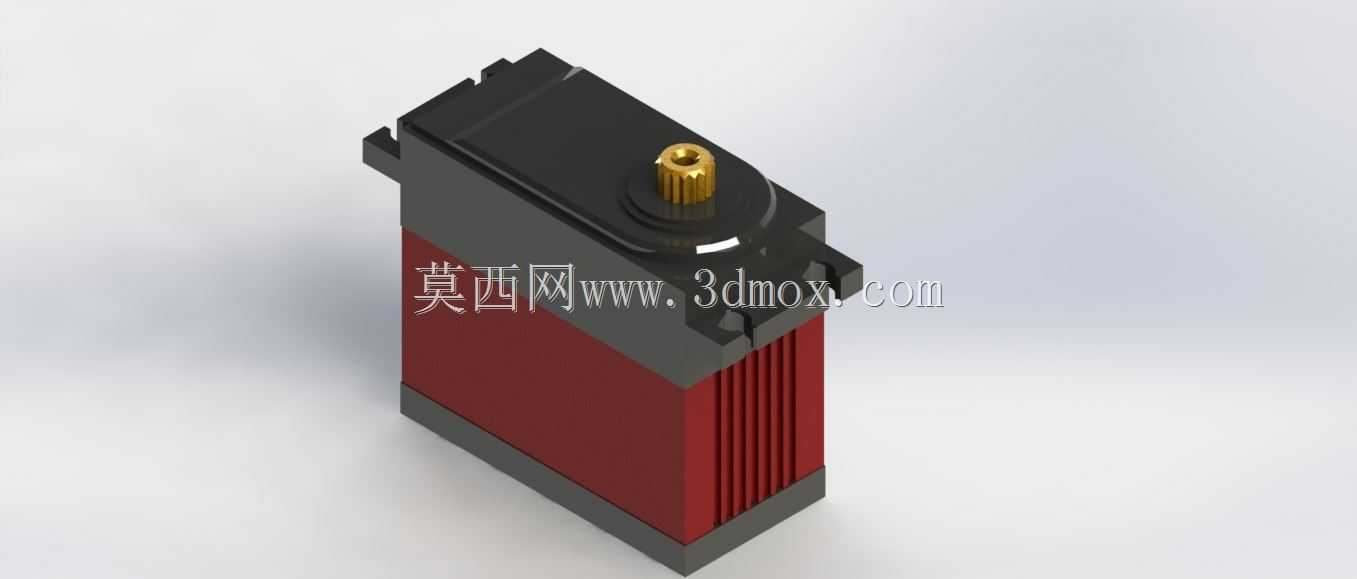

从设计思路来看，这款舵机采用了行业通用的标准安装尺寸逻辑，外壳主体分为上下两个部分，上部为控制电路与输出轴安装位，下部为直流电机与减速组容纳腔，外壳侧面做了竖向的散热筋结构，既可以提升外壳的结构强度，避免安装锁紧时外壳变形挤压内部元件，也能增大散热面积，把电机长时间运行产生的热量更快传导到外界，降低高温下电路漂移、电机退磁的风险。输出轴采用金属齿输出花键，兼容市面上绝大多数标准舵机摇臂、舵盘的安装尺寸，不需要额外定制转接件就能完成装配，输出轴顶部预留了标准的锁紧螺丝孔位，装配摇臂后可以通过螺丝轴向锁紧，避免大负载下摇臂打滑脱落。外壳的边角都做了圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能减少装配过程中外壳磕碰掉漆、开裂的概率。

外形尺寸与安装边界方面，这款舵机的主体长宽高尺寸为59.5mm、29.5mm、54.3mm，属于标准的大尺寸舵机规格，安装孔位完全兼容同级别标准舵机的安装孔距，在做设备迭代、旧舵机替换时，不需要重新设计安装支架的孔位，直接就能完成替换。安装时需要注意，输出轴的中心到安装底面的高度要和机构的转动中心匹配，避免出现传动卡滞的问题，舵机侧面的出线方向要预留足够的走线空间，避免线材被挤压破损，同时要在安装面和舵机外壳之间预留0.5mm左右的装配间隙，避免外壳受安装应力挤压导致内部齿轮转动卡滞。在做三维装配校核时，可以直接把这个模型导入装配体，核对安装孔位、转动行程范围内的干涉情况，提前排查摇臂转动时和周边结构件的碰撞问题，减少实际打样装配时的修改次数。

对于结构设计从业者来说，这类成熟量产舵机的三维结构也有很高的参考价值，比如它的减速组排布方式、外壳的筋位设计、输出轴的密封结构，都可以借鉴到小型闭环执行器的自主设计里，尤其是内部电机、减速组、电位器的位置排布逻辑，在有限的外壳空间里平衡了扭矩输出、转动惯量、散热需求三者的关系，能给同类产品的结构布局提供很成熟的参考思路。在做设备选型时，通过三维模型也能更直观地判断舵机的安装空间是否充足，摇臂在不同转动角度下的运动轨迹是否会和周边部件产生干涉，比单纯看二维尺寸表的选型效率更高，也能避免因为尺寸理解偏差导致的选型错误。
