62.5毫米规格包胶导向滚轮结构设计

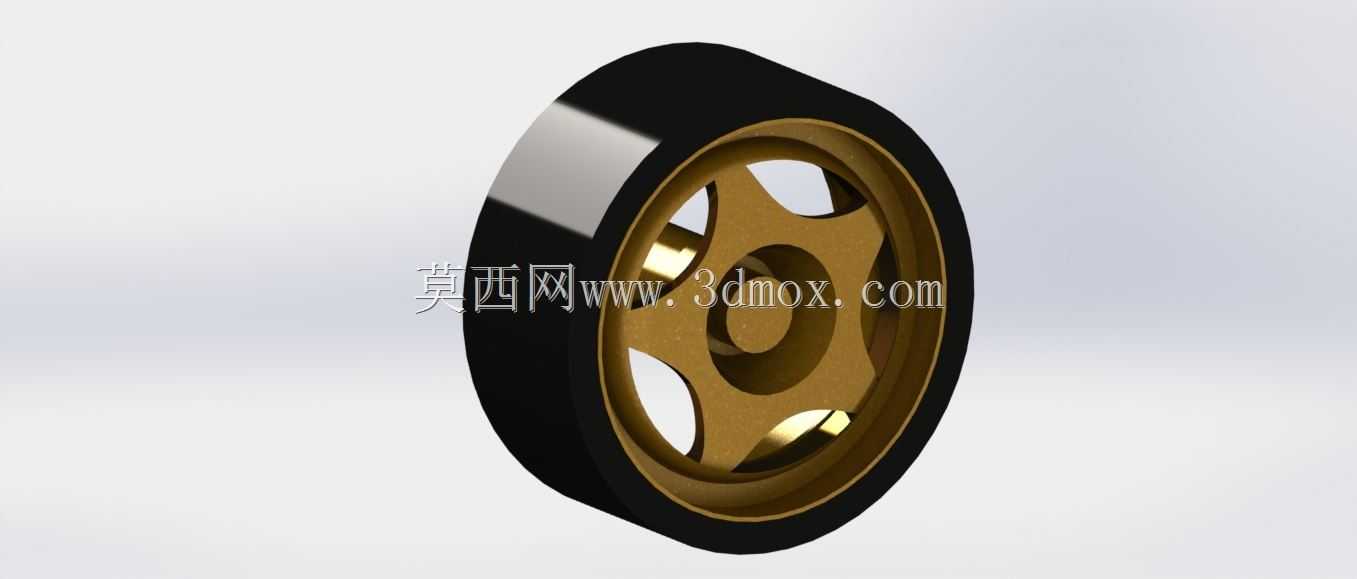

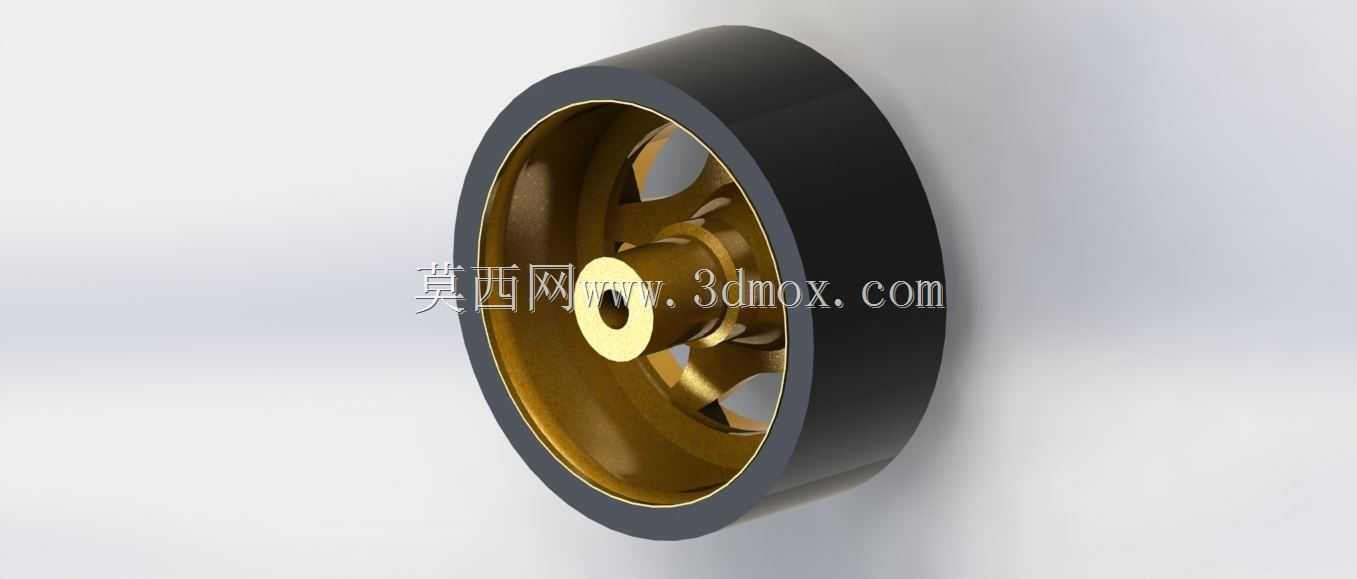

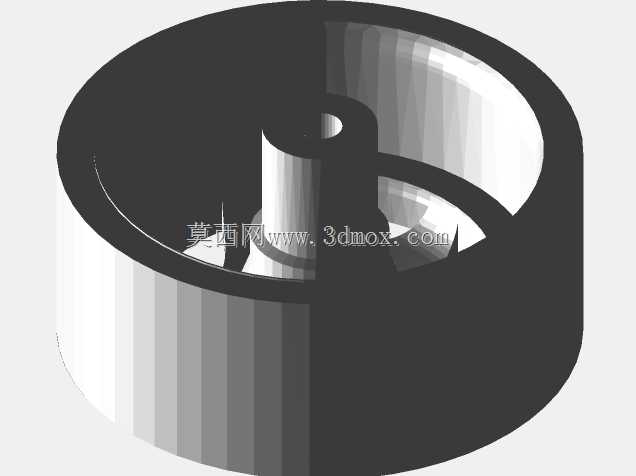

这款直径62.5毫米的包胶滚轮，在轻载输送线、小型移动工装、桌面级自动化滑台的导向与支撑场景中适配性极强，日常产线调试时经常会遇到需要低噪音、不刮伤接触面的滚动支撑需求，这类带金属轮毂的包胶结构刚好能匹配这类使用场景。外层采用的橡胶材质邵氏硬度控制在合理区间，既能够保证滚动过程中与接触面的足够摩擦力，避免出现打滑空转的情况，又能在接触硬质金属、亚克力、阳极氧化铝合金导轨面时不会划伤接触面，同时可以吸收滚动过程中产生的小幅振动，降低设备运行时的噪音水平，在需要静音运行的实验室小型设备、办公类自动化机具上使用优势明显。轮毂部分采用辐条式镂空结构，并非实心轮体设计，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低了滚轮自身的转动惯量，当配套的驱动机构输出扭矩较小时，也能轻松带动滚轮转动，不会因为轮体自重过大导致启动卡顿、低速爬行的问题。辐条的受力角度经过反复校核，每根辐条都能均匀分担径向载荷，不会出现局部应力集中导致轮毂开裂的情况，轮体中心的安装孔位公差按照基孔制配合设计，能够适配常规的销轴类安装轴，装配时不需要额外做扩孔或者修配处理，安装边界上，轮体总宽度控制在紧凑尺寸范围内，相邻滚轮安装时的中心距不需要预留过大间隙，能够在有限的安装空间内排布更多支撑点，提升整个支撑面的承载均匀性。外层胶层与金属轮毂的结合面采用了滚花压合工艺，不是简单的粘接固定，胶层嵌入轮毂表面的滚花纹理中，即使长时间承受径向挤压、反复启停的交变载荷，也不会出现胶层与轮毂脱层、相对转动的失效问题。轮缘的边角位置做了小圆弧过渡处理，没有尖锐的直角棱边，一方面是安装过程中不会划伤操作人员的手部，另一方面当滚轮在导轨面上出现小幅横向偏移时，圆弧边缘能够起到导向复位的作用，不会出现卡滞、啃边的情况。在实际选型应用中，这类滚轮不需要额外配套复杂的安装座，直接穿入固定销轴即可使用，维护成本极低，胶层出现正常磨损后，整体更换的成本也远低于精密轴承类支撑部件，适合在批量使用的轻载输送场景中推广。设计过程中优先考虑了工况适配性，针对常见的粉尘、少量切削液飞溅的车间环境，金属轮毂表面做了防锈处理，不会因为短时间接触水汽出现锈迹污染接触面的情况，胶层材质也具备一定的耐油污性能，偶尔接触车间常见的润滑油、冷却剂不会出现快速溶胀老化的问题，使用寿命比普通的纯塑料滚轮提升数倍。轮体的径向跳动量控制在较小公差范围内，高速滚动时不会出现明显的跳动，配套在需要平稳移动的滑台机构上时，能够保证移动过程的平稳性，不会因为轮体跳动导致滑台上搭载的精密工件出现位置偏移。
