三角支撑式机械安装连接角尺结构

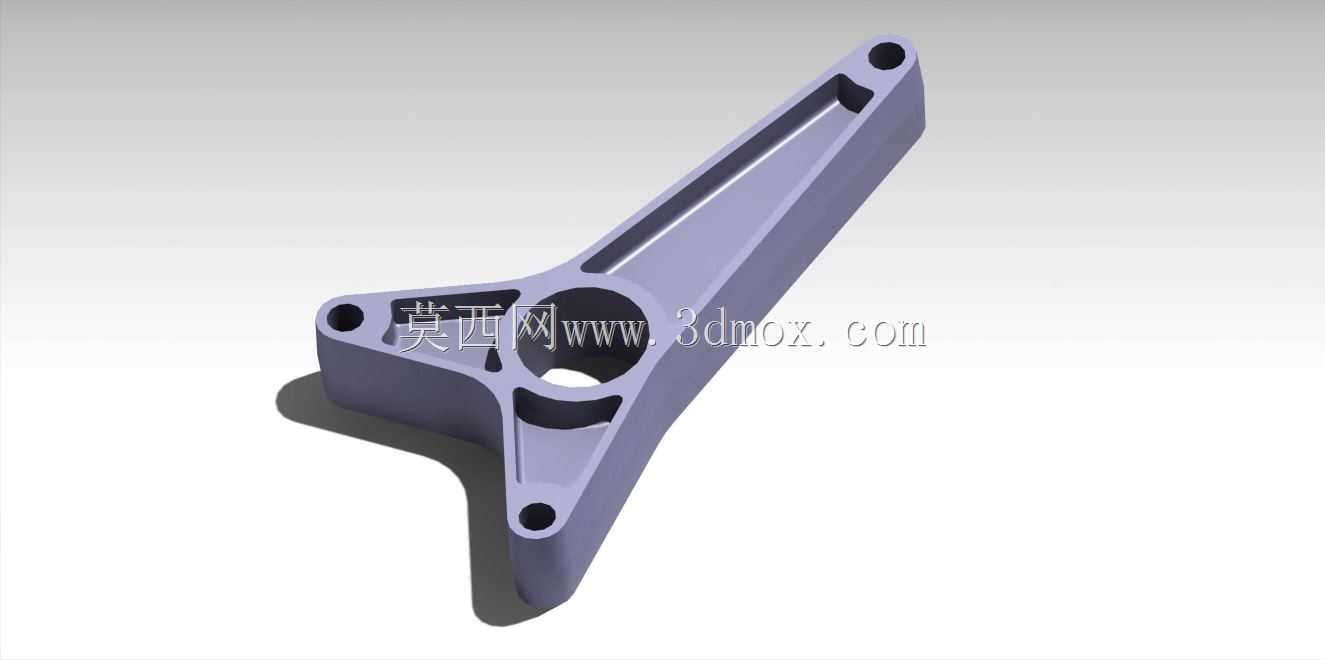

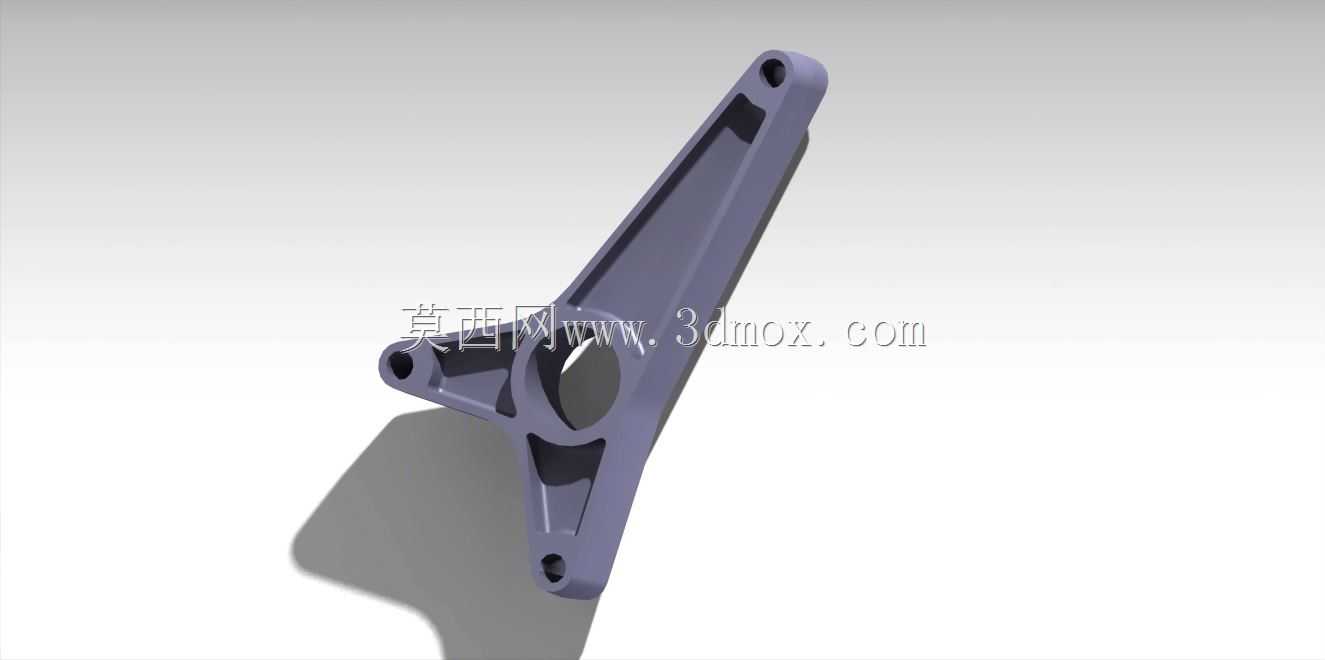

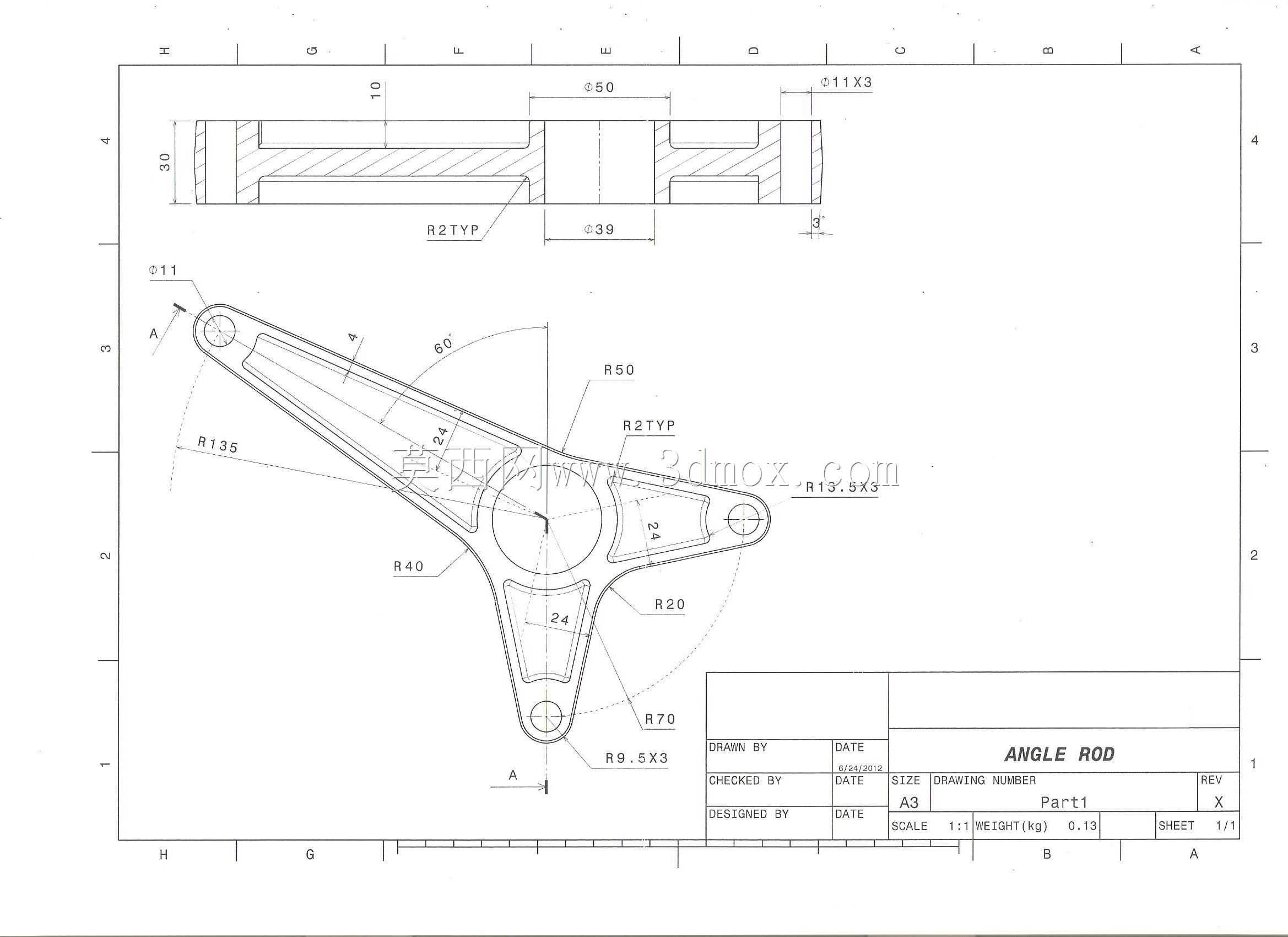

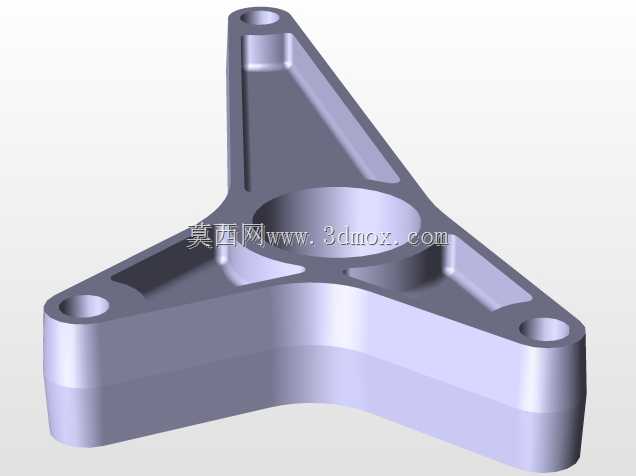

在工装夹具搭建、非标设备机架装配、小型传动组件安装的现场作业中，这类三角结构的角尺连接件往往承担着角度定位与载荷传递的双重作用，不同于普通平板式角尺仅做90度基准靠放的功能，该结构在三个延伸臂端分别预留了同轴度经过校准的安装通孔，中心位置设置大直径轴承位安装孔，可直接穿入转轴或定位销轴，实现相邻构件之间的铰接支撑。从结构受力逻辑来看，三个支撑臂采用等厚度的筋板延伸设计，臂身内部做了镂空减重处理，在不降低整体抗弯截面模量的前提下，有效削减了零件自身重量，避免在高速往复运动的机构中带来额外的惯性负载，臂身与中心安装座的过渡位置全部采用大圆角平滑衔接，从根源上减少了应力集中点，避免长期交变载荷下出现疲劳断裂的问题。实际装配场景中，该角尺可适配三种不同的安装边界：当需要做平面角度定位时，可将其中一个臂的基准面贴紧设备安装基板，通过臂端通孔穿入螺栓完成固定，剩余两个臂的延伸方向恰好形成固定夹角的安装位，可直接挂载小型传感器支架、气动管路固定座或者轻载执行元件；当作为传动摇臂使用时，中心孔装入配套轴承与转轴，三个臂端分别连接驱动连杆、复位弹簧以及负载执行端，可将单方向的直线驱动转化为固定角度范围内的摆动输出，常见于小型送料机构、工位切换摆台的传动链路中。设计阶段需要重点关注几个核心尺寸边界：首先是三个臂端安装孔的中心距公差，需要控制在±0.02mm范围内，否则装配后会出现连杆卡滞、定位角度偏移的问题；其次是中心安装孔的圆柱度要求，因为该位置需要与轴承外圈配合，圆柱度超差会导致轴承装配后出现预紧力不均，转动过程中出现异响甚至过早磨损；另外三个臂的基准面平面度以及相邻面的垂直度公差，直接决定了该零件作为角度基准使用时的定位精度，通常在精加工阶段需要一次装夹完成三个基准面的铣削，避免二次装夹带来的形位误差。从零件的工艺适配性来看，该结构既可以采用铝合金一体铣削加工，适配对重量有要求的高速运动机构，也可以采用铸铁铸造成型后做时效处理再精加工，适配有一定冲击载荷的重载工装场景，镂空区域的设计在铸造工艺中还可以起到减少铸件壁厚差、降低缩孔缩松缺陷的作用，不需要额外设置工艺补正量。在日常设备维护中，这类角尺支撑件的检查重点集中在臂端安装孔的磨损量以及中心轴承位的配合间隙，一旦发现孔位出现椭圆磨损或者基准面磕碰变形，需要及时更换，否则会导致整个机构的定位精度下降，传动链路出现额外的冲击载荷，连带损坏相邻的传动构件。不同于标准的平板角尺，该集成了安装位与轴承位的角尺结构，省去了额外加工连接座的工序，装配时可以直接完成定位与固定，大幅缩减了非标设备的装配调试周期，在小型自动化设备的摆动机构、工装夹具的角度靠山、检测设备的传感器安装支架等场景中都有广泛的适配空间。
