轴承座加工检测用座式量规结构设计

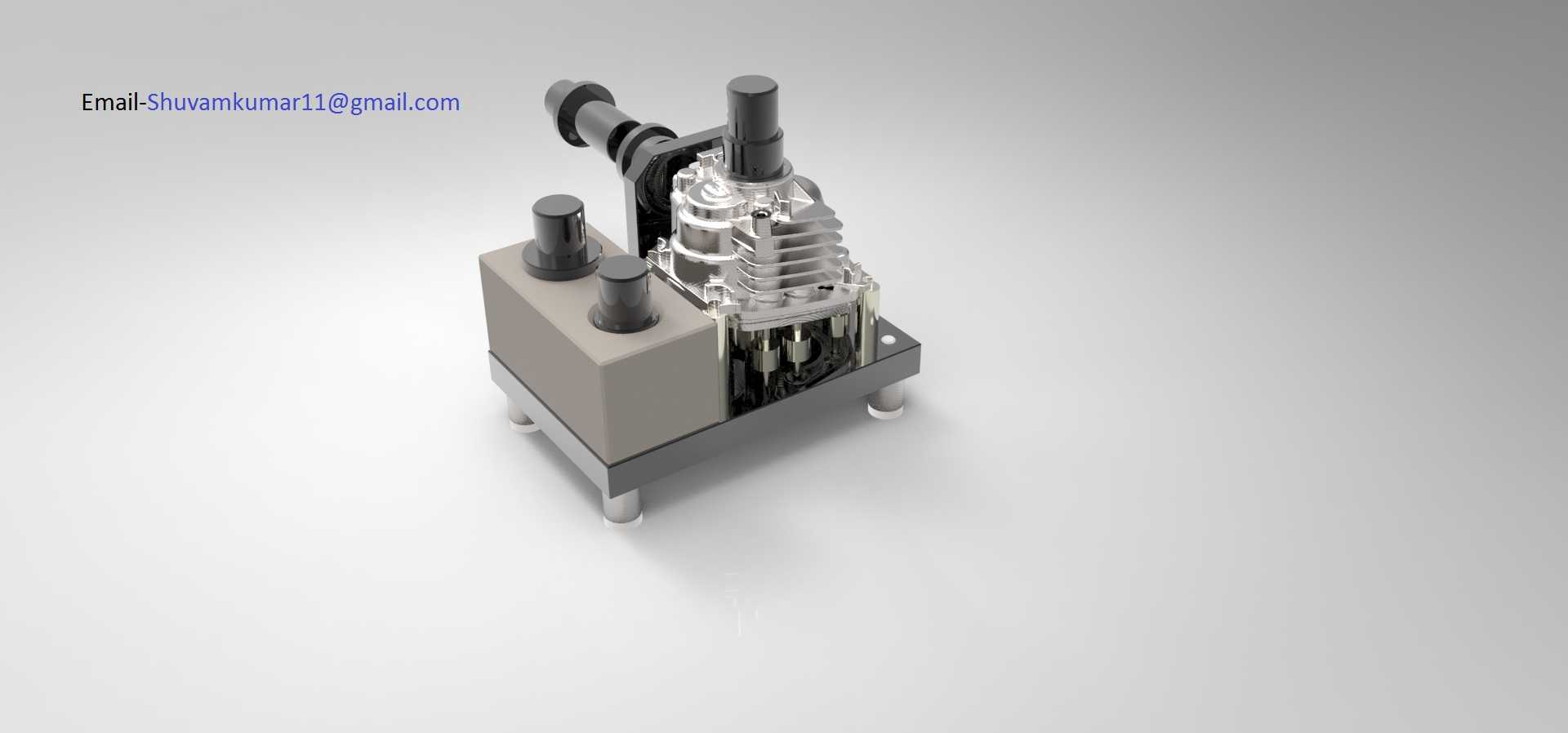

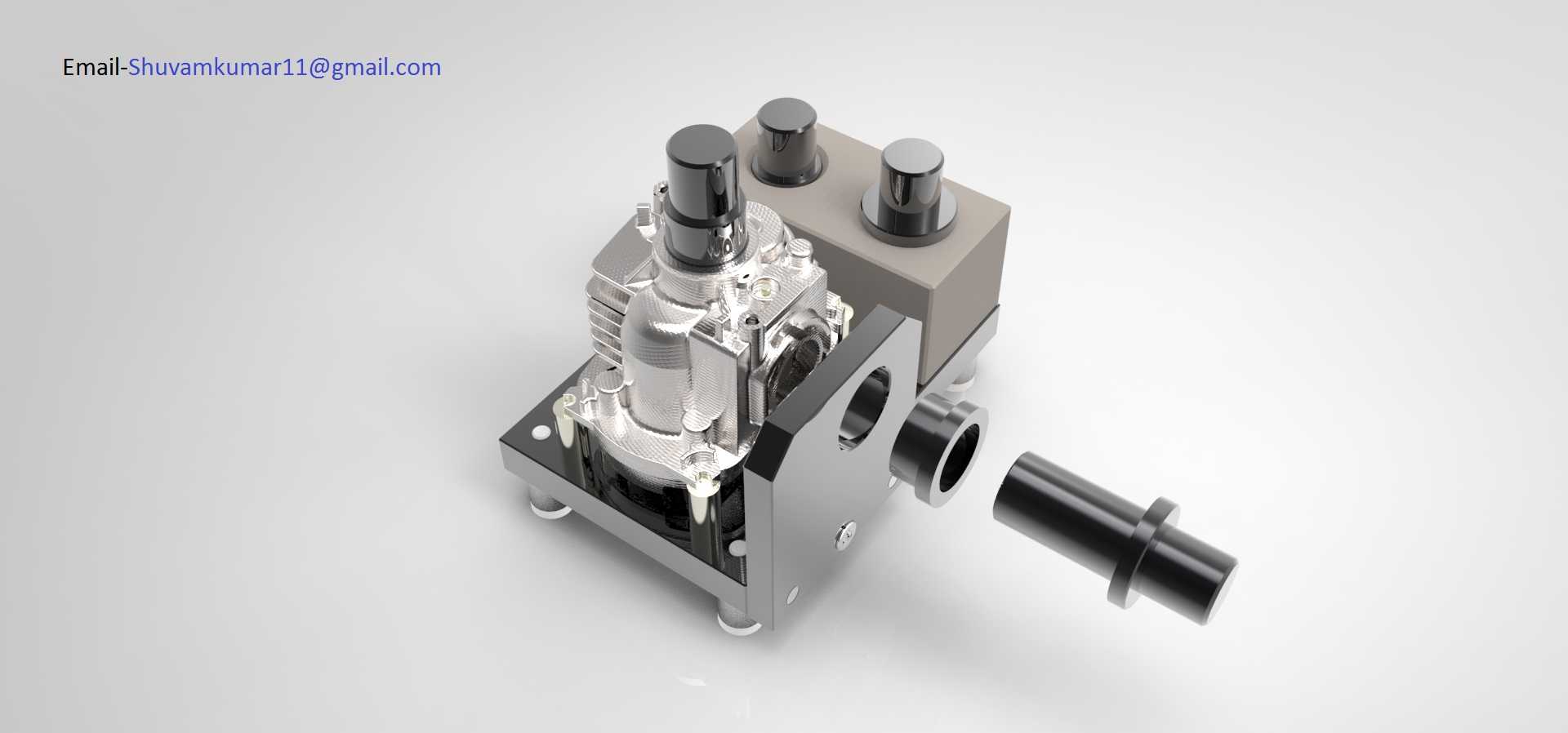

在轴承座批量机加工的产线终检环节，这类座式量规是替代通用三坐标抽检、实现全件快速尺寸与形位公差判定的核心工装，主要用于中小型剖分式、整体式轴承座的安装孔同轴度、端面垂直度、定位销孔位置度、轴承室圆度的快速通止判定，适配汽车零部件、通用减速机、输送设备配套轴承座的工序间检测与成品入库检测场景，相比传统游标卡尺、内径百分表的单点测量，该量规可一次装夹完成所有关键尺寸的合格性判定，单工件检测时长可控制在15秒以内，适配节拍不低于30秒/件的机加工产线全检需求。从结构设计逻辑来看，该量规采用分体式模块化布局，底部为淬硬处理的45钢基准底座，底座上集成了三个可调式支撑脚，可通过底部的锁紧螺母微调基准面水平度，抵消工作台面的平面度误差，支撑脚端部镶嵌硬质合金垫片，长期使用磨损后可单独更换，无需整体返修底座。基准底座上方设置与被测轴承座安装孔位完全对应的定位销组，其中主定位销采用菱形销设计，避免过定位导致的装夹卡滞，副定位销为圆柱销，两个销的位置度公差控制在0.008mm以内，与被测轴承座的安装孔采用H7/g6的小间隙配合，保证装夹顺畅的同时不会引入过大定位误差。量规的核心检测单元集成在底座上方的立式检测模组上，模组包含模拟轴承装配状态的检测芯轴，芯轴采用GCr15轴承钢淬硬至HRC60-62，外圆磨削后做抛光处理，表面粗糙度Ra不大于0.2μm，芯轴与导向套之间采用密珠导向结构，保证芯轴上下滑动时的直线度误差不超过0.005mm/100mm，芯轴端部设置通止端台阶，通端长度对应轴承室的有效配合长度，止端长度控制在3-5mm，检测时芯轴可完全通过轴承室通端、无法进入止端即为尺寸合格。除了轴承室内径检测，该量规还集成了三个端面检测测头，测头采用弹性伸缩结构，内部连接百分表式位移传感模块，当被测轴承座通过定位销固定在基准面后，三个测头同时抵靠轴承座的安装端面，可直接读取端面相对于基准面的垂直度偏差，测头的测量行程为5mm，分辨率可达0.001mm，可同时检测三个点位的高度差，判定安装面的平面度是否符合要求。量规侧面设置的快换式定位套，用于检测轴承座侧部的油孔、定位螺孔的位置度，不同规格的轴承座可更换对应尺寸的定位套，无需重新校准整个量规的基准，换型时间可控制在2分钟以内，适配多品种小批量的轴承座加工检测需求。从安装边界来看，该量规整体外形尺寸控制在220mm×180mm×260mm范围内，底部安装孔采用标准160mm×140mm的孔距布局，可直接固定在标准检测工作台的T型槽上，无需额外制作过渡安装板；量规的操作高度设置为120mm，符合人工检测的人机工程学要求，操作人员无需弯腰即可完成装夹、检测、卸料的全流程动作。设计过程中充分考虑了车间使用的抗干扰性，所有滑动配合面均设置防尘密封圈，避免加工车间的铁屑、切削液进入导向间隙导致的卡滞、磨损问题，量规的非配合表面做发黑防锈处理，配合面均涂覆防锈油层，日常维护仅需每周加注一次润滑油即可，无复杂的保养要求。在检测逻辑上，该量规完全模拟轴承座的实际装配工况，检测芯轴的尺寸公差与实际配套的轴承外圈公差保持一致，定位销的位置与设备安装时的螺栓位置完全对应，因此检测合格的工件可直接进入装配环节，不会出现检测合格但装配卡滞的问题，相比投影式光学检测设备，该机械式量规不受车间光线、温度波动的影响，在10-40℃的车间环境下均可保持稳定的检测精度，无需频繁做温度补偿校准。量规的可拆卸式导向套与检测芯轴均采用标准化接口，当检测芯轴长期使用出现磨损后，可直接更换同规格备件，无需重新制作整个量规，备件的互换性误差控制在0.003mm以内，更换后无需重新校准检测精度，大幅降低了工装的后期维护成本。针对部分带偏心油槽的特殊轴承座，该量规的检测模组预留了角度调整刻度盘，可根据油槽的偏心角度旋转检测芯轴的角度，适配特殊结构轴承座的检测需求，调整刻度盘的分度值为1°，锁紧后角度偏差不超过0.5°，可覆盖绝大多数常规工业轴承座的检测要求。
