1寸转1/2寸异径管接头三维建模作品

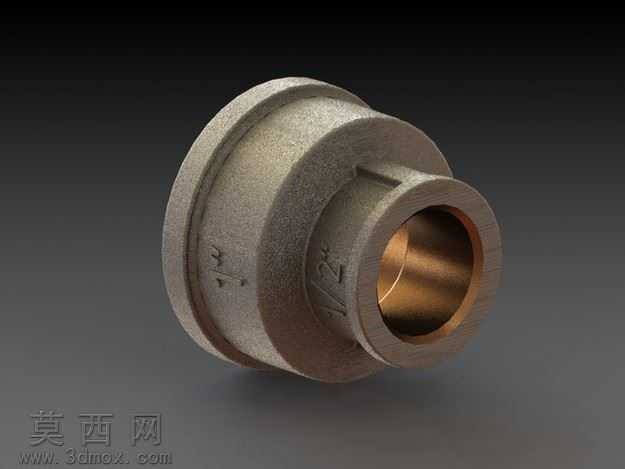

本作品为异径管接头的三维建模成果，建模过程严格遵循管路连接件的实际生产尺寸规范，首先通过二维草图绘制接头两端的接口轮廓，精准标定1英寸与1/2英寸接口的内径、外径以及螺纹段的基准尺寸，利用旋转凸台特征生成接头的基础基体结构，保证整体回转体结构的同轴度符合管路连接的装配要求。建模过程中针对接头外壁的防滑滚花结构、端面的密封倒角、内部的过渡流道曲面做了精细化处理，其中内部变径过渡段采用平滑圆弧曲面衔接，避免管路流体输送时出现紊流死角，还原实际产品的流体力学设计逻辑。材质渲染阶段选用铸铜材质参数，还原铜质管件的金属质感，通过调整表面粗糙度参数模拟铸造件表面的细微磨砂肌理，接口内壁区域调高金属反光度，呈现机加工后的光滑内壁效果，同时在接头表面添加规格标识的浮雕特征，还原真实产品的标注细节。结构设计上充分考虑管件的实际使用场景，两端接口的壁厚按照管路承压标准做了差异化设计，大尺寸端壁厚适配高压管路的受力需求，小尺寸端在保证结构强度的前提下做了轻量化处理，外壁的加强凸缘结构提升了接头的抗扭性能，避免安装拧紧过程中出现管件开裂变形的问题。建模全程遵循机械设计的公差配合要求，各连接尺寸预留了合理的装配公差，可直接用于管路装配模拟、产品渲染展示以及生产加工的参考依据，整体模型结构完整，细节还原度高，能够直观展现异径管接头的结构特征与材质特性。
