斜床身数控车床带排屑装置整机结构

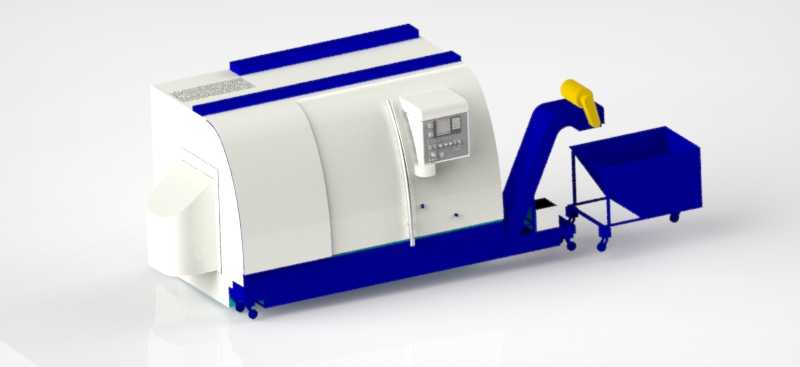

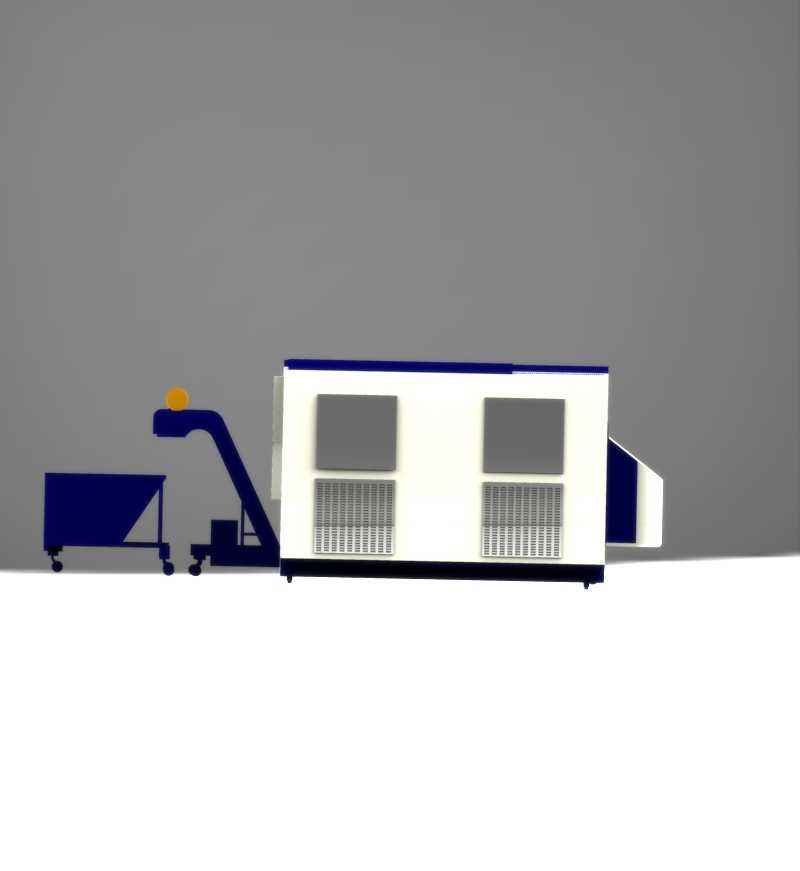

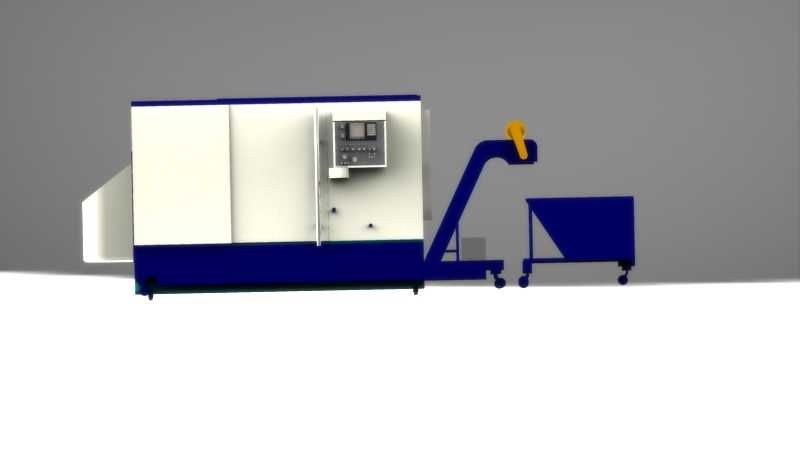

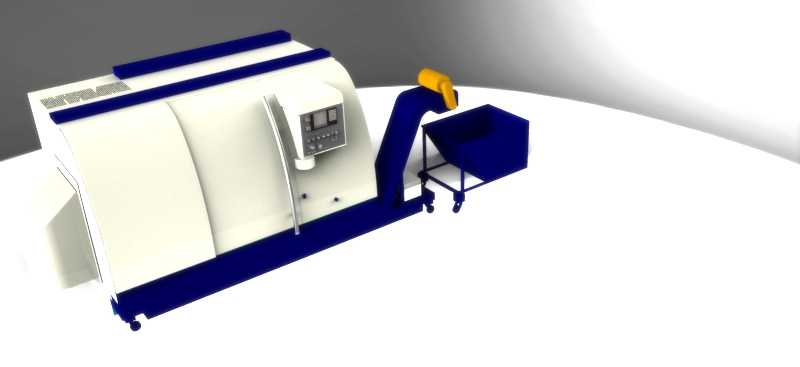

这套斜床身数控车床的三维结构，完整还原了量产机型从主机到辅助排屑单元的全配套布局，在中小批量精密零件加工场景里，这类设备是机加工车间的核心产能载体，不管是汽配行业的轴类、盘类零件回转加工，还是通用五金的精密车削工序，都能依托这套结构的刚性基础实现稳定加工。从实际落地的车间布局来看，设备主机采用大圆弧流线型外防护设计，并非单纯为了外观规整，更多是考虑加工过程中切削液的导流、铁屑的滑落导向，全封闭的防护结构能避免高速切削时的铁屑飞溅、切削液雾化外溢，适配洁净车间的生产管理要求。主机左侧的操作面板采用悬臂式安装结构，安装高度与操作倾角都按照人机工程学设定，操作人员站在设备上料位时，无需大幅度弯腰或抬手就能完成程序调用、参数调整、对刀操作，面板旁的防护门采用滑动式结构，开合行程覆盖整个主轴加工区域，方便工件吊装、刀具更换的操作，同时门体配备的观察窗采用防冲击透明材质，加工过程中可以直接观察内部切削状态，无需频繁开门影响加工节拍。和主机衔接的是链板式排屑装置，这个单元的安装角度、出料高度都经过匹配设计，排屑机的进料口直接对接主机床身的排屑落料口，加工产生的卷屑、碎铁屑会顺着床身的斜面直接滑入排屑机链板，通过链板的循环传动将铁屑提升输送到端部的出料口，直接排入下方配套的移动式集屑料斗车。料斗车采用带脚轮的倾斜斗体结构，斗体的倾斜角度刚好匹配排屑机的出料落点，铁屑落入后不会堆积在边角，当料斗装满铁屑时，操作人员可以直接推动料斗车将铁屑转运到车间集屑区，无需额外清理排屑机出口的堆积铁屑，能大幅减少设备运维的辅助时间。从结构设计的逻辑来看，这套车床的床身底座采用一体化铸造的思路，底部的支撑脚布局均匀分散整机重量，安装时只需要按照预设的地脚螺栓位置做基础找平，就能保证设备的整体刚性，避免高速重切削时的机身振动影响加工精度。主机的电气柜集成在床身侧后方的防护内部，和加工区域做了密封隔离，避免切削液、铁屑进入电气回路造成故障，电气柜的散热通风口设置在防护外侧，带防尘滤网结构，能适配多粉尘的机加工车间环境。排屑机和主机的连接采用快装式定位结构，设备进场安装时，只需要将排屑机的定位销对准主机底座的定位孔，锁紧固定螺栓就能完成对接，无需现场反复调整排屑口的对齐精度，能缩短设备安装调试的周期。集屑料斗车的脚轮采用带刹车的工业脚轮，接屑时踩下刹车就能固定料斗位置，避免排屑过程中料斗移位导致铁屑散落到地面，料斗的把手高度符合人工推行的人机尺寸，满载铁屑时单人就能完成转运操作。在实际加工应用中，这类带一体式排屑、集屑单元的数控车床，相比无配套排屑装置的普通车床，能减少人工清理铁屑的停机时间，单班有效加工时长可以提升15%左右，全封闭的防护结构也能降低车间的切削液雾浓度，改善一线操作的作业环境。从安装边界尺寸来看，整套设备包含主机、排屑机、集屑车的总长度、总宽度、总高度都按照常规工业厂房的门宽、车间通道尺寸做了适配，普通的标准机加工车间不需要额外改造通道就能完成设备进场就位，主机的操作位预留了足够的操作人员站立空间，上料位旁边可以预留工位器具的摆放位置，方便待加工工件、成品工件的临时存放，适配单元化生产的工位布局要求。外防护的表面采用喷塑处理，耐油污、耐切削液腐蚀，日常清理只需要用抹布擦拭就能保持外观整洁，长期使用也不会出现漆面脱落、锈蚀的问题。排屑机的链板采用耐磨钢制结构，能应对钢件、铸铁件等不同材质工件的铁屑输送，即使是带状的长卷屑，也不会出现卡链的问题，传动部分的减速电机安装在排屑机端部，维护时可以直接在设备外部完成检修，不需要拆解主机防护结构。
