微型深沟球608zz滚动轴承结构设计

做小型传动结构设计的时候，很多新手容易忽略微型轴承的选型边界，总觉得只要内径对了就能装，实际上608这类微型深沟球轴承的安装配合、载荷裕度、密封结构选择，直接决定了整套小型旋转机构的使用寿命。日常接触的场景里，从桌面级3D打印机的送料轮支撑、轮滑鞋的轮组转轴，到小型输送线的从动辊端、家用风扇的电机端盖支撑，甚至儿童滑板车的轮组、办公碎纸机的刀辊支撑，都能看到608规格轴承的身影，这类微型轴承之所以应用覆盖面广，核心是它的径向尺寸紧凑，同时能承受一定的双向轴向载荷，适合中低转速、轻载的连续旋转工况。

这次做这个结构的时候，一开始是找现成的通用STEP格式模型，要么是尺寸链有偏差，要么是把保持架、密封盖的结构做了简化，导入装配体之后做干涉检查总出问题，索性从头按实际加工装配的逻辑搭了完整结构。先从安装边界说起，标准608轴承的内径是8mm，外径22mm，装配宽度7mm，做安装位设计的时候，轴的配合段公差要选k6，轴承座孔的配合选H7，过盈量不能太大，不然压装之后内圈胀大、外圈收缩，会直接把滚动体的游隙吃掉，转起来卡滞不说，跑几个小时温升就会超标。很多人做小型设备的时候喜欢把轴承座孔做紧，觉得越紧越不会跑圈，实际上微型轴承的套圈壁厚很薄，过大的过盈量会直接让滚道变形，反而加速磨损。

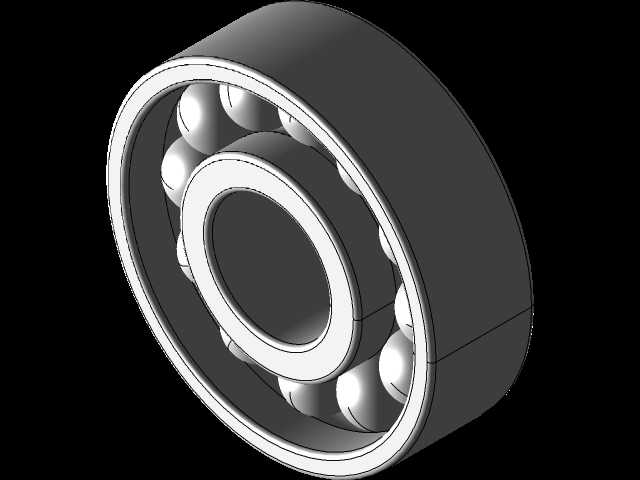

结构上整套轴承分成四个核心部分：内圈、外圈、钢球滚动体、冲压保持架，zz后缀代表两侧带铁质防尘盖，主要是阻挡外部的粉尘、碎屑进入滚道，同时锁住内部的润滑脂，适合开式或者半开式的安装场景，如果是有液体喷淋的工况，就得换带橡胶密封圈的2RS结构，不过防尘盖结构的摩擦阻力更小，更适合对启动扭矩要求低的小型传动场景。设计滚道的时候，深沟球的滚道曲率半径要比钢球半径大2%左右，这个间隙就是轴承的径向游隙，微型轴承的游隙一般选C0组普通级就够，要是工作环境温度变化大，比如靠近小型加热模块的位置，就得选C3组大游隙，避免热胀之后游隙消失抱死。

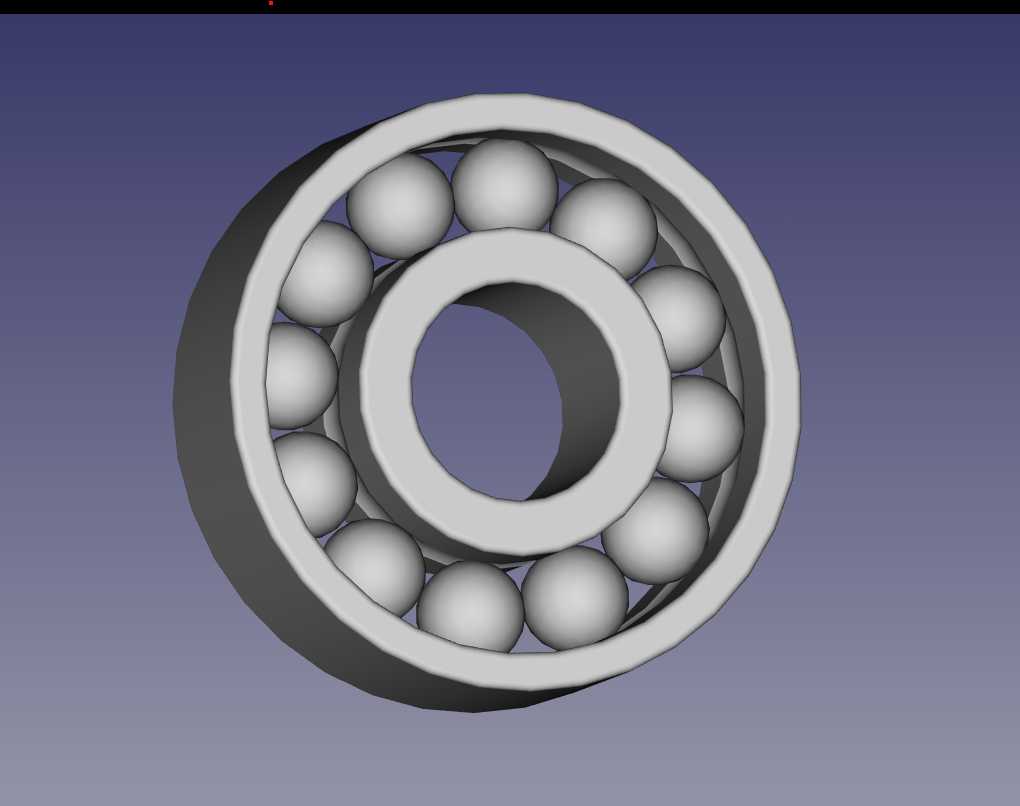

钢球的排布数量是经过载荷计算的，608规格一般排布7颗直径3.969mm的钢球，保持架用浪形冲压结构，把每颗钢球分隔开，避免滚动体之间直接接触摩擦，很多网上的简化模型会把保持架做成整环实体，实际上真实的浪形保持架是两片冲压钢板铆合的，每颗钢球对应一个兜孔，兜孔的间隙要留0.1-0.2mm，既不能让钢球在兜孔里晃荡产生噪音，也不能卡太紧影响钢球自转。做三维建模的时候，要先把内外圈的滚道截面画出来，旋转生成套圈实体，然后用阵列命令排布钢球，再做保持架的兜孔切除，最后装配两侧的防尘盖，防尘盖和内圈之间留0.1mm左右的间隙，不能和内圈接触，不然会产生摩擦阻力。

实际选型应用的时候，要注意608轴承的额定动载荷大概在3.3kN左右，额定静载荷在1.4kN，不要用在重载冲击的场景，比如小型冲压设备的曲轴支撑就不能用这个规格，过载会直接让钢球在滚道上压出凹坑，运转的时候产生异响。安装的时候不要直接敲击轴承内圈或者外圈，要用工装压在对应的套圈上，比如压装到轴上的时候，只能给内圈施力，压装到轴承座里的时候只能给外圈施力，不然会把滚道压伤。如果是做高速旋转的场景，比如小型主轴的支撑，还要注意轴承的预紧，用波形垫圈给外圈施加轻微的轴向预紧力，消除游隙，提升旋转精度，但是预紧力不能超过50N，不然会大幅提升运转阻力，缩短轴承寿命。

很多做小型创客项目的结构设计者，容易把轴承当成标准件直接调用，忽略了安装位的倒角设计，轴端和轴承座孔端必须做1mm左右的导入倒角，不然压装的时候会把防尘盖顶变形，甚至把保持架撞歪。另外润滑脂的填充量也有讲究，不能把轴承内部的空间全部填满，一般填充内部空腔的30%-50%就够，填太多会导致运转的时候搅拌阻力大，温升高，反而把润滑脂甩出来。这个完整结构的三维模型，每一部分的尺寸都严格按照实际量产的轴承参数绘制，导入装配体之后可以直接用来做干涉检查、安装位校核，也可以用来做装配工艺的模拟，不用再担心简化模型带来的尺寸偏差问题。
