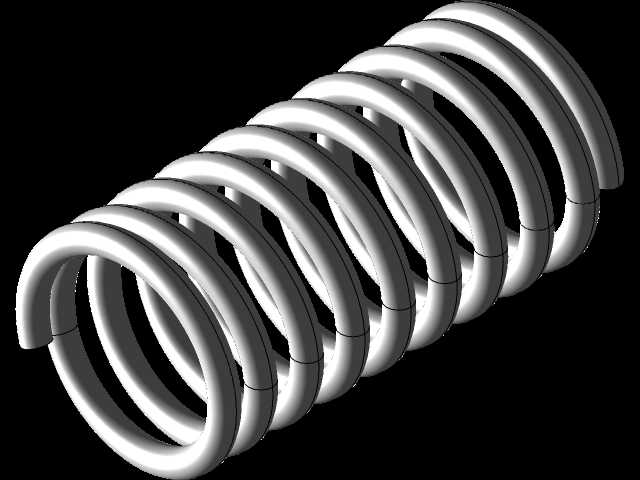

参数化可调通用压缩弹簧结构设计

在各类机械结构的设计落地过程中，弹性缓冲、复位储能类构件的选型与适配，往往是影响整机运行稳定性的关键细节，压缩弹簧作为应用覆盖范围极广的弹性元件，从低压电器的触点复位结构，到工程机械的减震悬挂组件，再到自动化产线的夹具缓冲模块、流体阀门的启闭复位结构，几乎在所有需要提供线性弹力、吸收冲击载荷、实现部件往复归位的场景中，都能看到这类圆柱螺旋压缩构件的身影。不同于定制化的异形弹簧，通用型压缩弹簧的设计核心在于参数的可调性，这款参数化构建的弹簧模型，在建模阶段就将工程选型中需要调整的核心变量做了全关联约束，不需要逐圈绘制螺旋扫掠路径，只需要调整线径、中径、有效圈数、两端并紧磨平段长度、自由高度这些核心参数，就能快速生成对应工况需求的弹簧实体，不管是做方案阶段的快速选型适配，还是做详细设计阶段的装配干涉检查，都能大幅减少重复建模的工作量。从实际工程应用的角度看，压缩弹簧的安装边界往往是设计中最容易出问题的环节，很多新手工程师在选型时只关注弹力参数，忽略了弹簧压并时的高度、外径在压缩过程中的膨胀量，导致装配后弹簧压缩到极限位置时和周边的安装套筒、导向杆发生剐蹭，甚至出现卡滞、永久变形的问题。这款模型在参数设置时，已经将压并高度、螺旋升角、弹簧刚度的计算逻辑和建模参数做了关联，调整参数时可以同步观察不同压缩量下的弹簧外形变化，核对安装空间的尺寸边界：比如当弹簧安装在导向杆上时，要保证弹簧内径和导向杆之间留有0.5到1毫米的间隙，避免弹簧受压弯曲时和导向杆摩擦；如果是安装在套筒内，弹簧外径和套筒内壁的间隙也要控制在合理范围，防止弹簧伸缩过程中出现偏磨。在功能特性层面，这款全参数化的弹簧模型支持模拟放松和压缩两种状态下的形态，不需要单独建立装配体的压缩配置，直接修改参数就能得到对应工作高度下的弹簧外形，在做装配体的运动仿真时，可以直观看到弹簧在整个工作行程中的形态变化，检查是否存在并圈过早、有效圈数不足导致的刚度不符合要求的问题。比如在设计冲压设备的缓冲垫弹簧时，需要根据冲裁力的大小计算所需的弹簧总刚度，再确定单根弹簧的线径和圈数，通过参数调整快速迭代不同方案，不需要反复重新建模，就能对比不同参数下弹簧的压并载荷、工作行程是否满足设计要求。两端的支撑圈结构也做了符合行业通用规范的设计，两端并紧磨平的圈数可以根据需求调整，保证弹簧在安装时的端面垂直度，避免受压时出现侧弯失稳的问题，这一点对于高速往复运动的结构尤为重要——比如高频动作的气动阀门复位弹簧，如果端面垂直度不足，长期往复动作后很容易出现弹力不均、弹簧断裂的问题，直接影响设备的使用寿命。在不同的应用场景下，对弹簧的参数要求差异极大：小型精密电子设备里的压缩弹簧线径可能不到0.5毫米，自由高度只有几毫米，要求弹力误差控制在极小范围内；而重型工程机械上的减震压缩弹簧线径可以达到几十毫米，单根弹簧的承载能力可达数吨，需要承受高频的冲击载荷。这款参数化模型的参数调整范围覆盖了从微型精密弹簧到重型承载弹簧的常用尺寸区间，不管是做小型自动化设备的结构设计，还是做重型机械的减震部件选型，都可以通过调整参数快速得到适配的模型，导入到整体装配体中完成干涉检查和运动仿真。另外在设计思路上，建模时没有采用固定尺寸的实体建模方式，而是将弹簧的所有几何特征都和核心设计参数做了关联，甚至考虑了弹簧在强压处理后的预设变形量预留，在调整自由高度参数时，可以根据工艺要求预留对应的强压余量，让模型和实际生产出来的零件尺寸保持一致，避免设计模型和实物出现尺寸偏差导致的装配问题。很多工程师在建模时容易忽略弹簧两端磨平段的角度和厚度，导致生成的工程图里弹簧端面的支撑面尺寸不符合加工要求，这款模型里的磨平段厚度、磨平角度都可以根据加工工艺要求调整，生成的实体可以直接导出用于工程图绘制，不需要再做额外的特征修补。对于做设备改造和备件替换的场景，这种参数化模型的优势更加明显：只需要测量旧弹簧的线径、外径、自由高度、总圈数，把参数输入进去就能快速生成和实物尺寸一致的模型，不需要逆向扫描或者逐圈绘制，大幅提升备件测绘、替换设计的效率。在做装配体的干涉检查时，还可以把弹簧调整到最大压缩量的状态，检查此时弹簧的最大外径是否和周边零件存在干涉，压并高度是否小于设计允许的最小安装尺寸，避免设备组装完成后才发现弹簧无法安装、或者压缩到极限位置时顶坏周边零件的问题。
