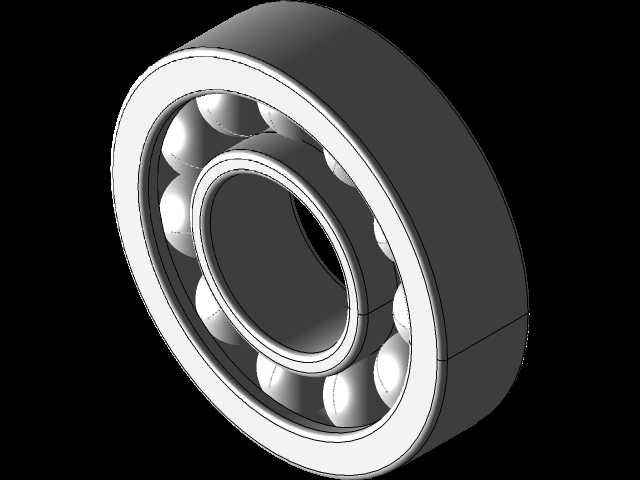

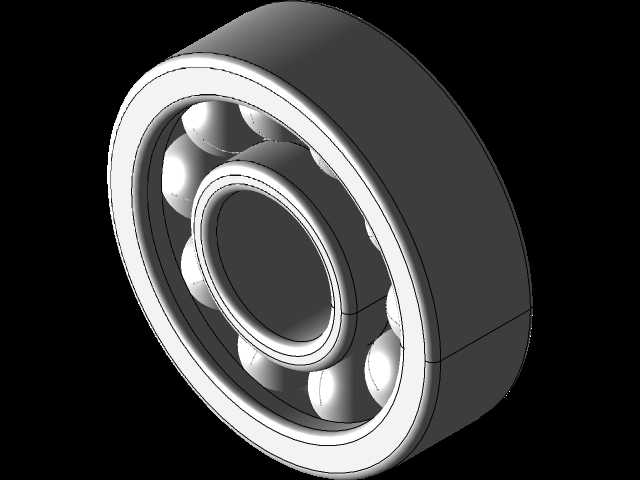

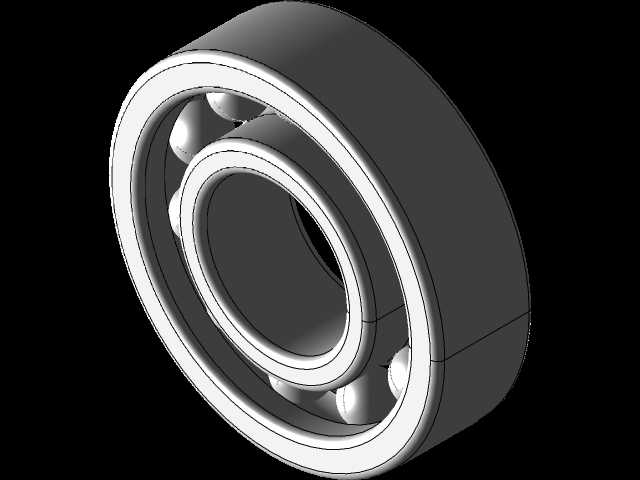

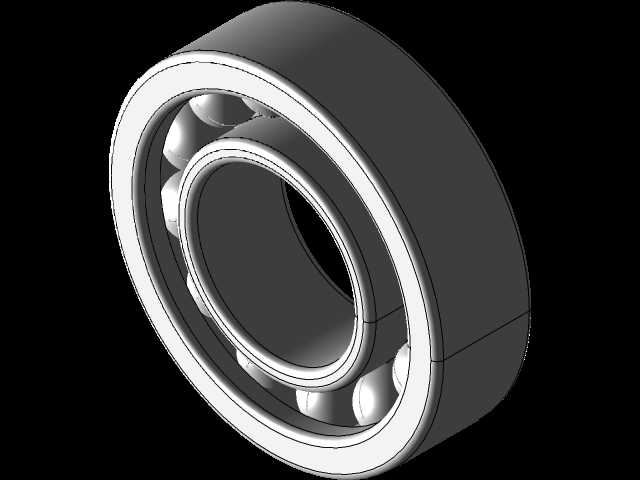

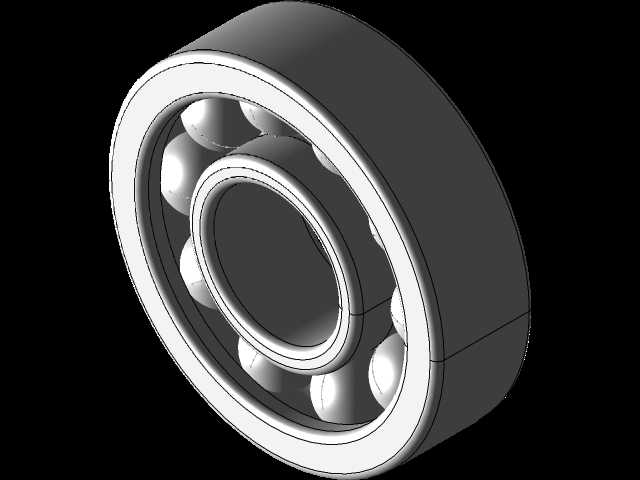

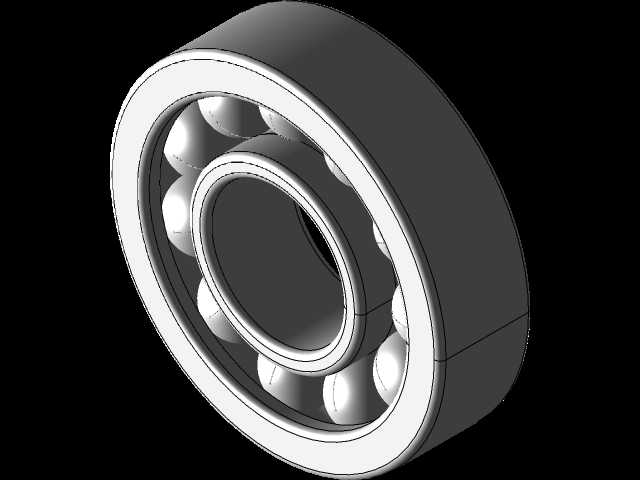

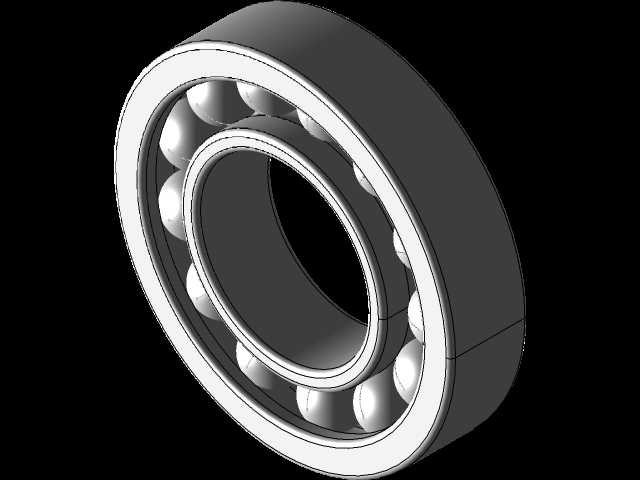

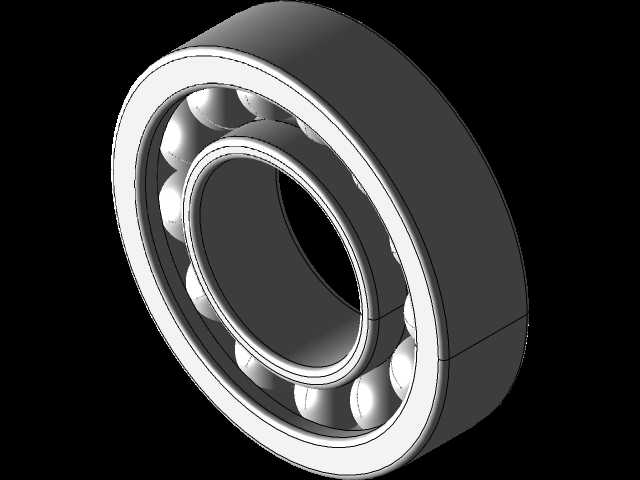

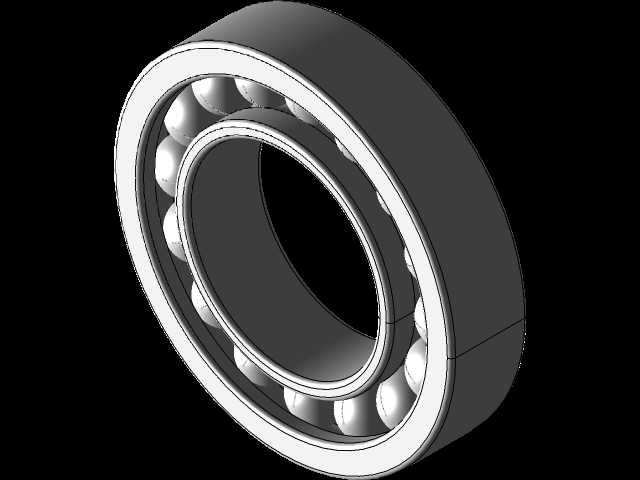

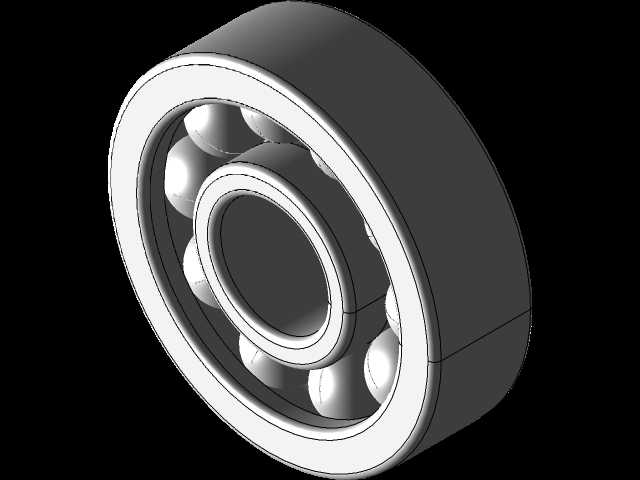

符合DIN628标准的单列角接触球轴承结构

在各类需要承受径向与轴向复合载荷的旋转传动场景中，角接触球轴承始终是核心支撑部件，这款单列角接触球轴承严格遵循DIN628标准的尺寸规范设计，可直接适配多数通用工业设备的安装位，无需额外调整安装接口尺寸。从实际应用场景来看，这类轴承广泛覆盖中小型电机输出端、机床主轴轻载段、输送线辊筒支撑端、小型泵类转子支撑、通用减速机输入输出轴等位置，尤其适合同时存在径向载荷与单向轴向载荷的工况，相比深沟球轴承能承受更大的轴向分力，相比双列角接触轴承占用的轴向安装空间更小，适配布局紧凑的传动结构。

从功能特性上看，该轴承采用单外圈、单内圈搭配整圈钢球的结构，接触角设计符合通用传动的常规载荷需求，滚动体与内外圈滚道的贴合度经过匹配，运行过程中滚动摩擦阻力小，能在中低转速工况下保持稳定的旋转精度，不会出现轴向窜动超差的问题。设计过程中，首先以DIN628标准规定的外形尺寸为基准，先确定轴承的外径、内径、宽度三个核心安装边界尺寸，保证安装时与轴承座孔、轴颈的配合公差带符合通用机械的配合要求，外圈与轴承座的配合采用基轴制过渡配合，内圈与轴的配合采用基孔制过渡配合，既方便装配拆卸，又能避免运行过程中出现内外圈相对滑移的问题。

滚道的曲率半径设计参考了主流厂商的制造规范，路肩高度满足钢球的支撑需求，不会在承受额定轴向载荷时出现钢球脱出滚道的风险，同时路肩的倒角尺寸符合安装引导要求，装配时能顺利导入轴承座与轴颈，不会出现卡滞、刮伤配合面的情况。钢球的直径与数量经过排布计算，在保证套圈结构强度的前提下，尽可能增大钢球的承载接触面积，降低单个钢球的接触应力，提升轴承的整体额定动载荷，延长实际使用寿命。保持架的结构采用常规浪形保持架设计，能均匀分隔每颗钢球，避免运行过程中钢球之间直接接触产生额外摩擦与磨损，同时保持架的引导间隙控制在合理范围，不会在高速旋转时出现保持架晃动引发的振动噪声问题。

在安装边界的考量上，除了核心的内外径与宽度尺寸，还对轴承的安装倒角、密封位预留尺寸做了匹配，用户如果需要加装接触式或非接触式密封圈，可直接在现有结构基础上拓展，不需要重新修改套圈的主体结构。轴承的端面平面度、内外圈的同轴度都按照通用级轴承的精度要求设计，能满足多数普通工业设备的旋转精度需求，不需要额外定制高精度等级，适配绝大多数非精密主轴类的应用场景。实际选型过程中，工程师只需要核对安装位的轴径、座孔尺寸、轴向预留空间，以及实际工况的径向载荷、轴向载荷大小、额定转速，就可以直接选用该结构，不需要重新进行滚道、钢球的参数计算，能大幅缩短设备设计阶段的零部件选型与建模周期，也方便后续备件的替换采购，因为符合DIN标准的轴承在市场上的通用互换性极强，不会出现专属定制件采购周期长、替换成本高的问题。

从结构细节来看，内圈的挡边高度经过核算，既能承受额定轴向载荷下的钢球推力，又不会因为挡边过高增加不必要的轴承重量与材料成本，外圈的挡边与内圈挡边形成的接触角角度，能将轴向载荷合理传递到套圈的支撑结构上，避免应力集中在挡边根部导致套圈开裂。钢球的排布均匀性通过保持架的等分槽保证，每颗钢球的受力差值控制在极小范围内，运行过程中不会出现个别钢球过载提前失效的情况。整个模型的结构完全还原实际量产轴承的结构细节，没有做简化处理，工程师在做整机装配干涉检查、运动仿真时，可以直接调用该模型，得到准确的装配间隙与运动状态结果，不会因为模型结构简化导致仿真结果出现偏差，也能在工程图导出时直接获取准确的安装尺寸、配合尺寸，用于生产加工的尺寸标注参考。
