TL平滑器八二极管3D结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:336210
  • TL平滑器八二极管3D结构设计
  • TL平滑器八二极管3D结构设计
  • TL平滑器八二极管3D结构设计
  • TL平滑器八二极管3D结构设计
  • TL平滑器八二极管3D结构设计

在桌面级FDM3D打印机、小型数控雕刻机这类采用步进电机做开环运动控制的设备里,不少入门级驱动方案在低速运行时容易出现电机振动、层纹明显、运行异响的问题,TL平滑器就是针对这类场景设计的配套附加模块,这款搭载八颗二极管的V1.0版本结构,就是为适配主流驱动板安装空间做的针对性结构设计。

从实际使用场景来看,这类平滑模块一般直接串接在步进电机与驱动板的连接线路之间,不需要额外修改驱动参数或者固件设置,通过二极管的导通压降特性对驱动输出的PWM脉冲波形做修整,滤除脉冲边沿的高频尖刺,让电机绕组的电流变化更平缓,从而降低步进电机在低速段的步距振动,减少运动过程中的顿挫感,对于采用DRV8825这类常见入门驱动的设备来说,加装这类模块后,打印件表面的细碎层纹、雕刻走刀的振纹都会有明显改善,而如果设备本身已经采用了带硬件电流平滑控制的Trinamic系列驱动,这类模块就不再需要额外加装,避免对驱动原生的控制效果产生干扰。

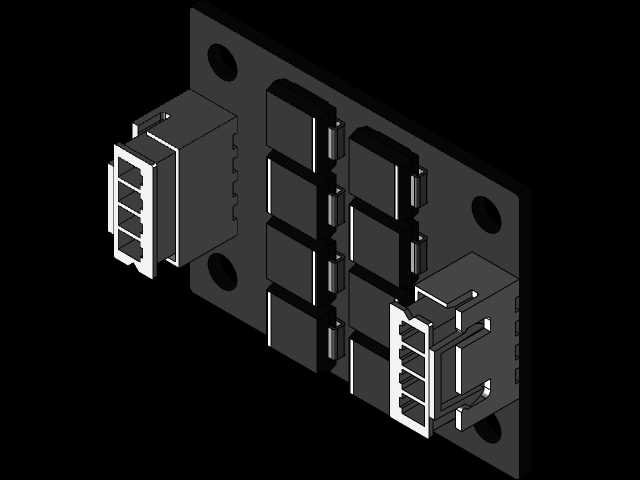

这款结构的整体外形尺寸控制在30x40x1.5mm的扁平规格,安装孔位采用22x32mm的孔距设计,安装孔直径3.5mm,刚好适配市面上多数开源控制板的预留安装位,也可以直接固定在设备型材框架的标准安装槽位上,不需要额外做打孔或者转接件设计,安装边界做了圆角处理,避免安装时剐蹭周边线材或者其他电子元件。结构上两侧预留了标准的杜邦接口安装位,接口方向垂直于板件平面,接线时可以直接插拔对应针脚的连接线,不需要额外飞线,板件上的二极管排布采用双列对称布局,每侧四颗二极管沿板件长度方向等距排列,既保证了焊接时的操作空间,也让元件排布更规整,避免元件之间过于密集导致散热不畅,同时板件上预留的四个安装孔分布在板件四角,固定时受力均匀,不会因为长期受设备运行振动导致板件变形或者焊点松脱。

设计过程中首先考虑的是安装兼容性,毕竟这类附加模块需要适配不同厂家的控制板安装位,所以孔距参数完全沿用了开源社区通用的安装标准,板件厚度控制在1.5mm,既保证了板件自身的结构强度,不会在插拔接线时发生弯折,也不会占用过多的设备内部空间,对于内部空间紧凑的小型设备来说,扁平的结构可以塞在控制板和框架之间的缝隙里,不需要额外预留大的安装空间。接口位置的设计特意避开了安装孔的受力区域,插拔接线时的外力不会直接传导到固定孔位,长期使用也不会出现固定松动的问题,二极管的排布高度也做了统一限制,所有元件焊接完成后整体高度不超过接口的凸起高度,安装时不会出现元件顶到相邻板件的情况。

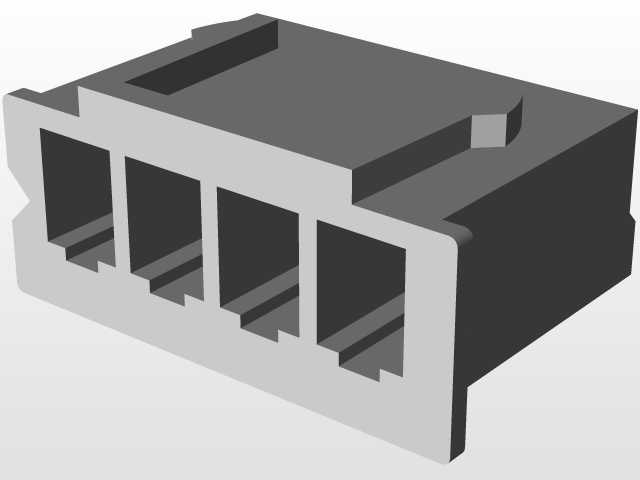

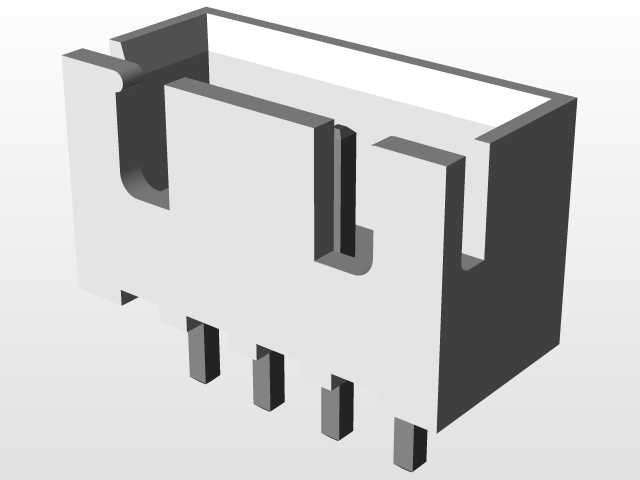

从结构细节来看,板件边缘做了0.5mm的倒角处理,没有尖锐的毛边,拿取安装时不会划伤手部,接口的定位槽完全匹配标准PH2.0杜邦座的安装尺寸,焊接时可以直接把接口座卡在定位槽里,不需要额外对位,提升焊接装配的效率,二极管的焊盘位置也做了等距排布,焊盘大小刚好适配常用的直插二极管引脚尺寸,手工焊接时不容易出现连锡或者虚焊的问题。整个结构没有多余的冗余设计,所有的结构特征都服务于安装便利性、元件排布合理性和使用可靠性,完全贴合小型自动化设备、桌面级加工设备的电控配件设计逻辑,不管是做设备改装的结构选型参考,还是做同类模块的结构设计参照,这个三维结构都能提供准确的尺寸和布局参考。
