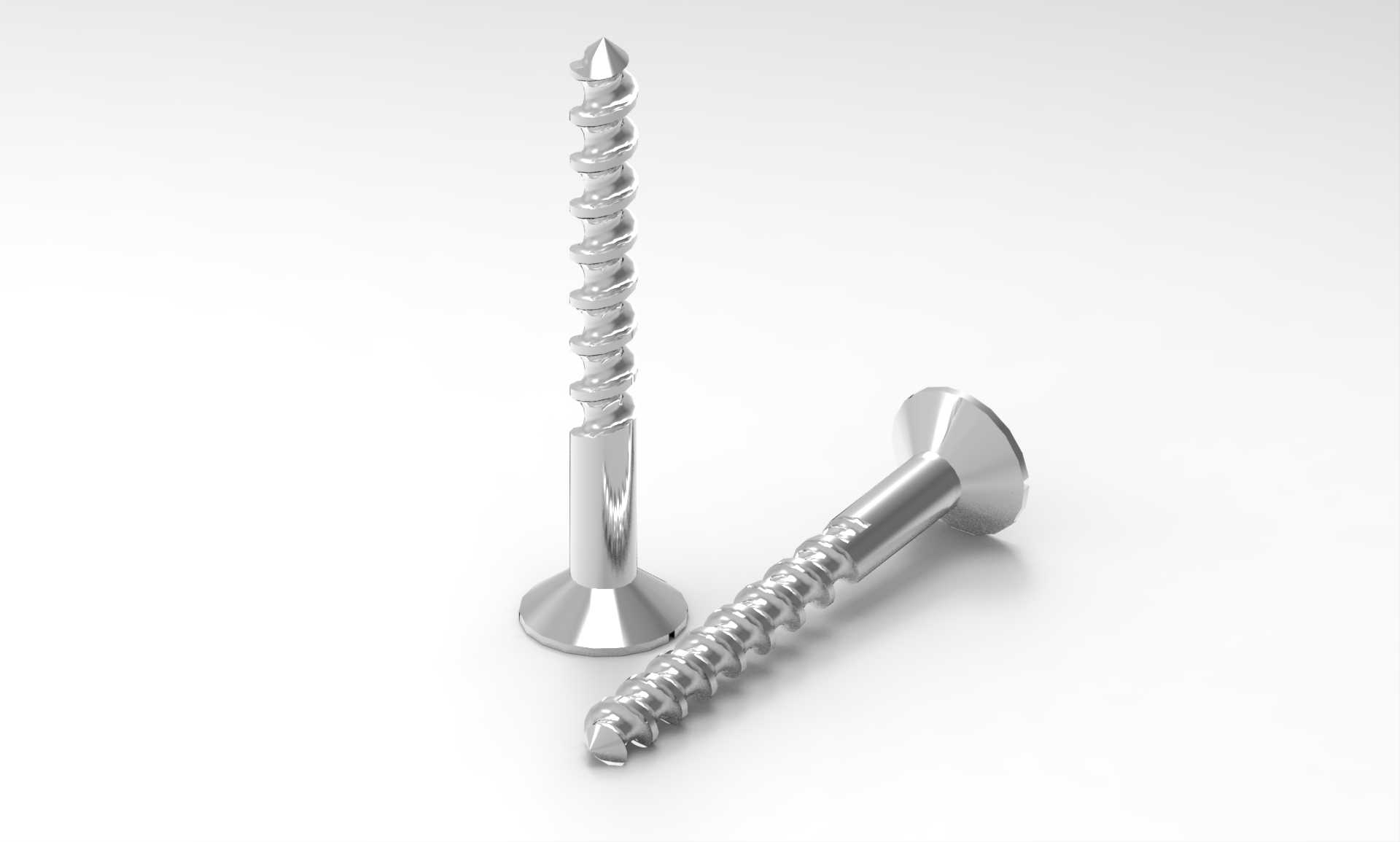

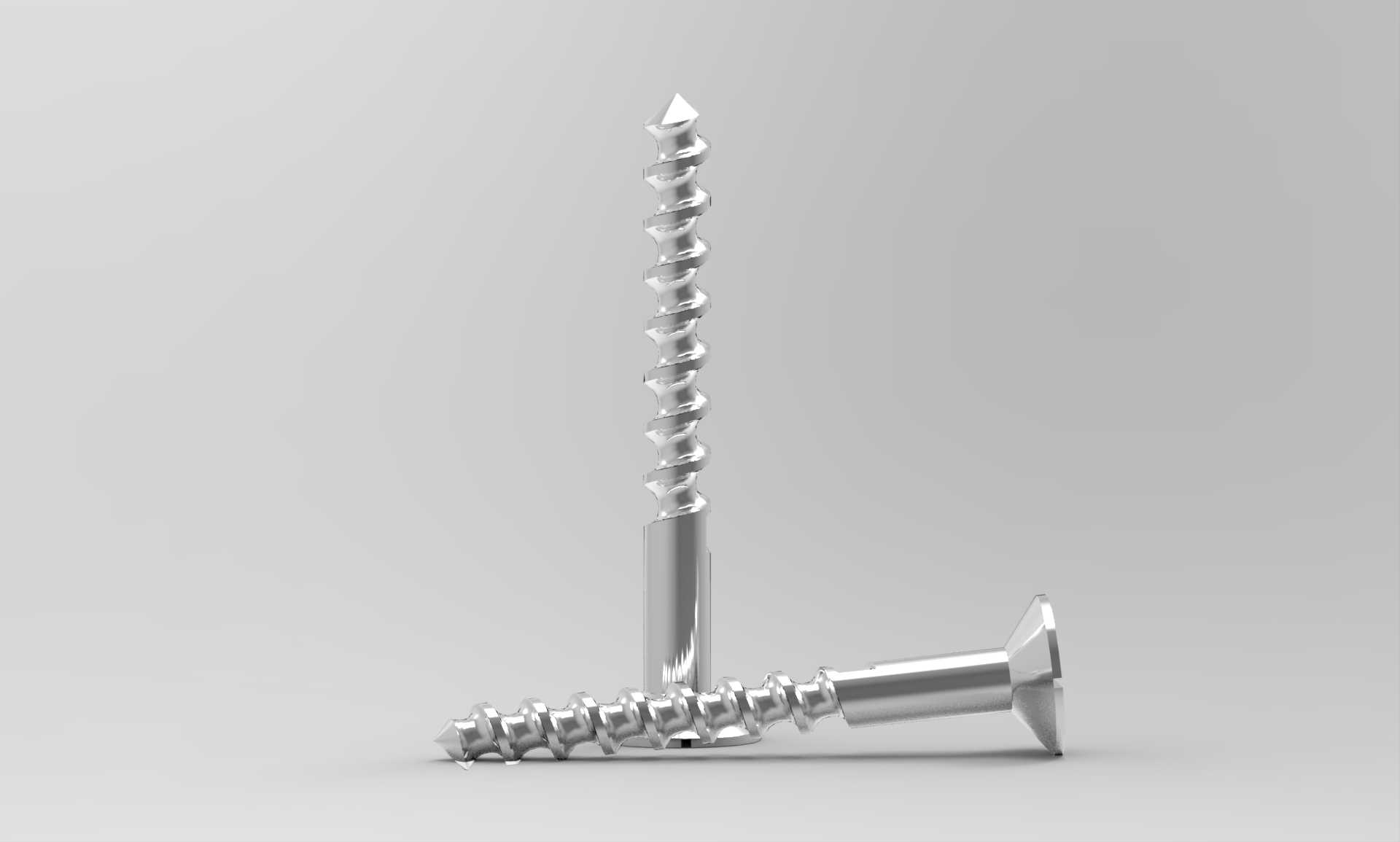

沉头自攻金属螺丝紧固连接件结构

日常做结构设计时，这类沉头自攻螺丝是最常接触的基础紧固元件，小到消费电子外壳装配，大到户外钣金机柜、轻型木结构的临时固定，都能见到它的应用场景。不同于需要预先攻丝的机牙螺丝，这款螺丝的螺纹牙距更宽，牙型角经过优化，攻入木质构件、薄钣金或者硬质塑料件时，能依靠自身螺纹切削出匹配的啮合牙路，省去预攻丝的工序，在批量装配的产线上能大幅缩减单工位的操作时长。从结构设计逻辑来看，沉头的头部设计是为了安装后让头部完全沉入工件的沉孔内，保证装配面的平整性，不会出现凸起干涉后续配件安装的问题，做结构排布时，需要提前在被连接件上预留对应规格的沉头孔，沉孔的深度要匹配螺丝头部的高度，避免头部突出或者沉孔过深导致螺丝拧入深度不足影响紧固强度。螺杆部分的螺纹是从尖端开始逐步延伸至头部下方，尖端的导向角度经过反复验证，对准预钻孔时不会出现打滑偏移的情况，即便是手工用电动螺丝刀操作，也能快速找准攻入位置，不会刮花工件表面。实际选型时，要格外注意安装边界的尺寸匹配：螺丝的总长度需要根据被连接件的总厚度来确定，一般要求拧入底层基材的深度不小于螺杆外径的2.5倍，才能保证足够的拉拔力，避免使用过程中出现松脱；螺纹的大径、小径参数要和预钻孔的孔径匹配，预钻孔过大容易导致啮合牙数不足紧固力不够，预钻孔过小则会导致攻入时阻力过大，甚至出现螺丝拧断或者基材开裂的问题。在不同的应用场景下，这类螺丝的适配性也有区别：用于木质家具装配时，不需要额外配螺母，直接攻入木材基材就能形成可靠的连接，适合家具厂的批量组装，也适合后期的家居维修拆装；用于薄钣金件连接时，一般会配合对应的沉孔设计，装配后外观平整，不会有突出的螺丝头勾挂衣物或者其他管线，在电气柜内部的线槽固定、外壳拼接场景中使用频率极高；用于硬质塑料件装配时，要注意攻入的扭矩控制，扭矩过大会导致塑料件的螺纹孔滑牙，提前在建模阶段设定好螺丝的攻入深度限位，就能在产线装配时通过电批的扭矩档位控制避免这类问题。做三维建模的时候，要把螺纹的牙型细节、头部的沉头锥角、尖端的切削角度都还原准确，这样在做装配干涉检查的时候，才能精准验证沉孔和螺丝头部的匹配度，提前发现设计中沉孔深度不够、孔径不匹配的问题，避免后期开模或者加工的时候出现装配故障。很多新手做结构设计时容易忽略这类基础紧固件的细节，要么是沉孔角度和螺丝头锥角不匹配，导致螺丝头无法完全沉进去，要么是螺丝长度选得过长，攻入后顶到对面的工件表面造成外观凸起，这些问题都可以在三维建模阶段通过精准的模型装配验证提前规避。另外，这类螺丝的表面一般做镀锌钝化处理，具备基础的防锈能力，在普通室内环境下使用完全能满足寿命要求，如果是户外高湿度或者有腐蚀介质的场景，还可以选用不锈钢材质的同规格产品，建模时可以根据应用场景的不同，赋予对应的材质属性，方便后续做渲染验证外观效果。在做整机的BOM统计时，这类紧固件的占比往往不低，精准的三维模型也能帮助统计不同规格螺丝的用量，提前做好采购备货，避免生产时出现缺件停滞的问题。
