头戴式有线耳机结构外观三维设计

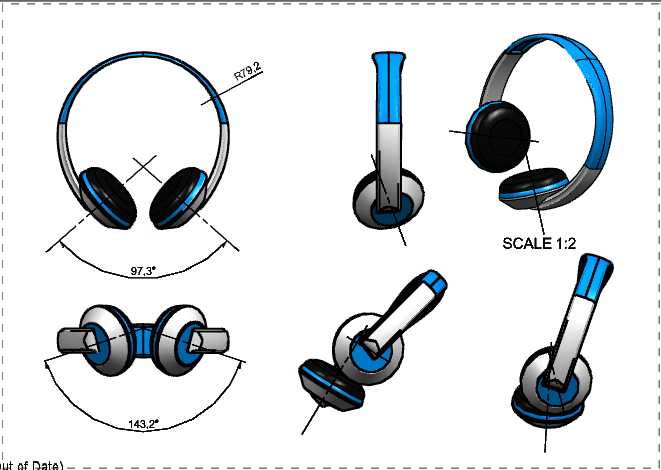

本次呈现的头戴式耳机三维结构，在建模阶段优先考量了日常佩戴的力学分布与声学腔体的匹配逻辑，先从头梁的弧形曲率入手，结合多数用户头围的统计数据，确定头梁的弯曲半径与整体跨度，避免佩戴时出现夹头或者滑落的问题，头梁内侧预留的缓冲层安装位，厚度控制在合理区间，既保证佩戴时的压力分散，也不会让整体头梁过于臃肿影响外观协调性。耳罩部分采用了偏心椭圆的造型设计，区别于正圆形耳罩，这种轮廓能更好贴合人耳周边的耳廓轮廓，减少漏音的同时，降低长时间佩戴对耳郭的压迫感，耳罩与头梁的连接转轴处，设计了多维度的转动自由度，可适配不同头型的佩戴角度偏移，转轴内部预留了走线空间，避免线材在转动过程中出现反复弯折导致的线芯断裂问题。从实际应用场景来看，这类头戴式耳机既可以用于日常影音娱乐，也能适配办公场景下的语音通话需求，耳罩外侧的装饰圈采用了分色设计，在建模时就拆分了不同材质的装配边界，外侧亮面装饰件与内侧哑光耳罩壳体的配合间隙控制在0.1mm以内，既保证装配后的严合度，也预留了表面处理的工艺公差，避免喷涂或者电镀后出现装配干涉。腔体内部的结构设计上，预留了发声单元的安装台阶，台阶的直径与深度匹配常规40mm动圈单元的安装尺寸，单元周边设计了密封胶圈的安装槽，保证腔体的声学密闭性，减少低频声波的泄露，耳罩后侧的泄压孔位置也在建模时做了避让，避开内部电路板与走线的排布区域，保证泄压通道的顺畅，避免出现耳压过高导致的佩戴闷胀感。头梁的骨架部分采用了内置弹性钢片的结构设计，在三维模型中拆分了外层软质包裹层与内部刚性支撑层的结构，支撑层的弧度做了变厚度处理，在两端连接转轴的位置加厚提升结构强度，中间区域适当减薄保证弹性形变能力，让头梁在张开适配大头围时能提供合适的夹持力，不会因为夹持力过大导致佩戴不适，也不会因为夹持力不足出现滑落。在装配边界的考量上，耳罩壳体的上下合盖采用了卡扣加超声焊线的组合结构，焊线的高度与宽度按照超声焊接的工艺要求设置，保证焊接后的壳体连接强度，同时卡扣位置均匀分布在合盖周边，方便生产过程中的预固定，减少焊接时的错位概率。耳机的出线位置设计在左侧耳罩的下端，出线处做了防弯折的尾管结构，尾管的弧度与长度经过反复调整，避免线材在自然下垂时出现过小的弯折半径，提升线材的使用寿命，尾管与壳体的配合处做了防水台阶，能应对日常使用中少量汗液或者泼溅的侵入，提升产品的环境适应性。从外观的曲面处理来看，整个耳机的外表面都做了G2连续的曲面过渡，没有尖锐的棱角，所有转角位置都做了圆角处理，圆角半径根据位置不同做了差异化设置，头梁外侧的圆角半径更大，提升握持与佩戴时的触感，耳罩外侧装饰圈的圆角半径较小，保证外观的精致感。在建模过程中，所有的配合面都做了拔模角度处理，拔模方向按照模具开模的方向设置，避免后续开模时出现倒扣，减少模具结构的复杂程度，降低生产制造成本，不同材质的零件之间都预留了合理的装配间隙，考虑到不同材质的收缩率差异，软质硅胶耳垫与硬质壳体的配合间隙适当放大，保证低温环境下也能顺利装配。
