金属板件提升定位工装结构设计

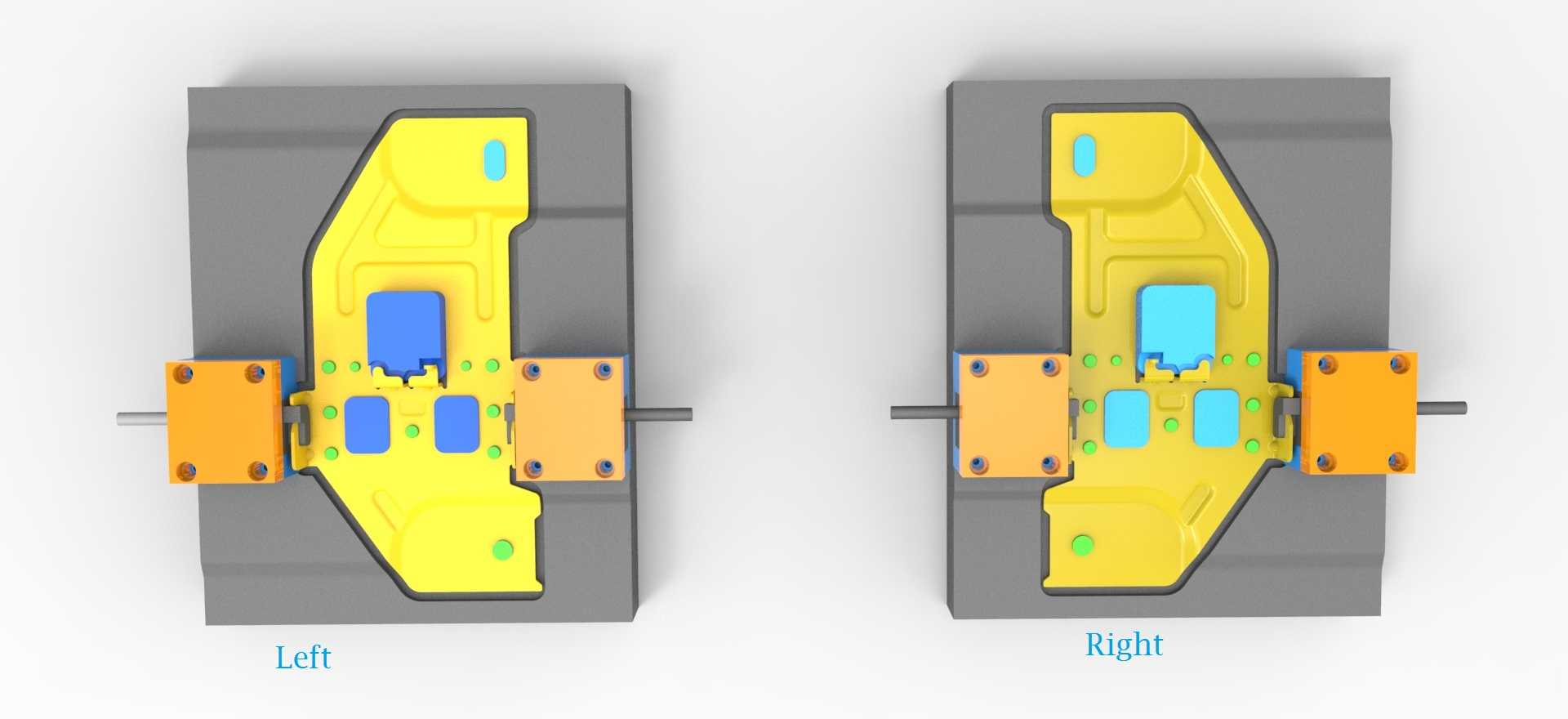

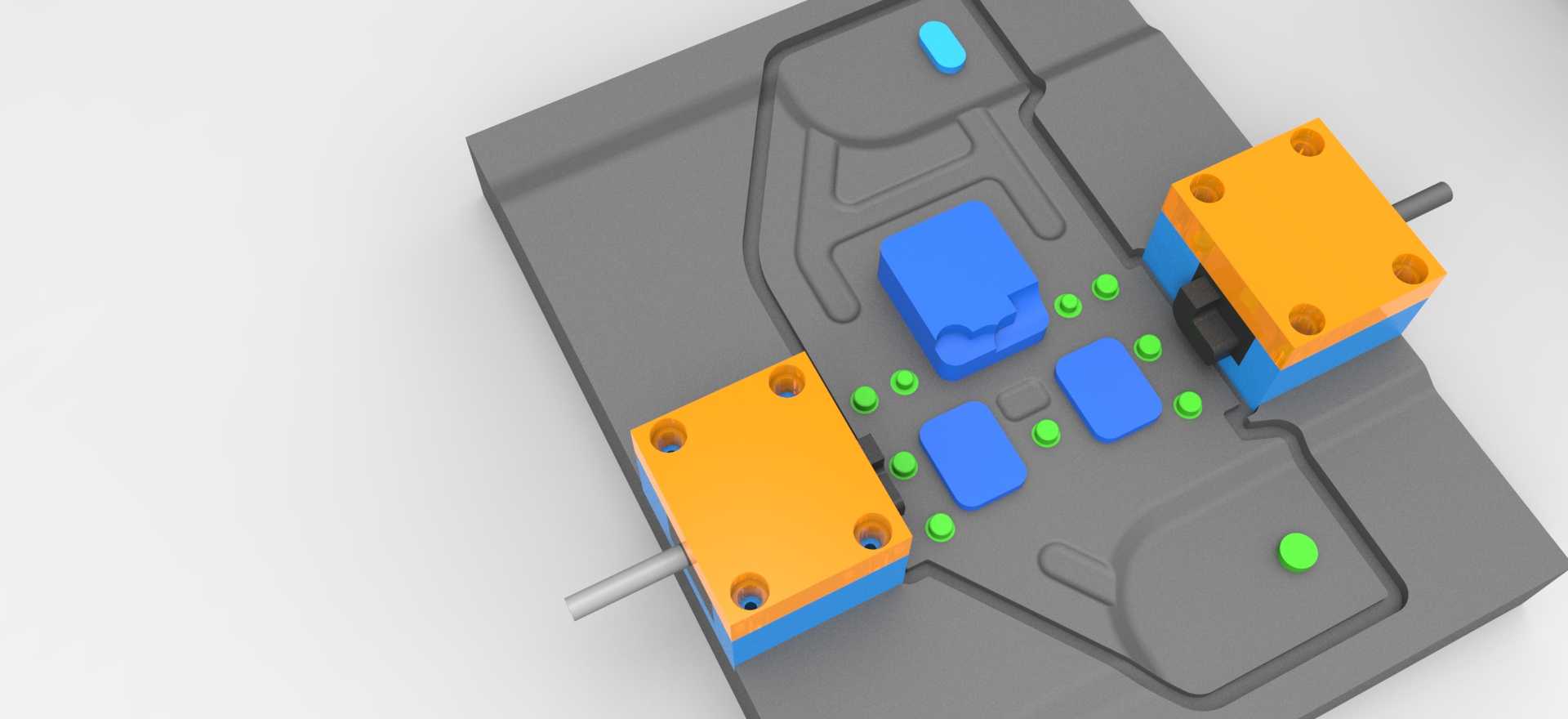

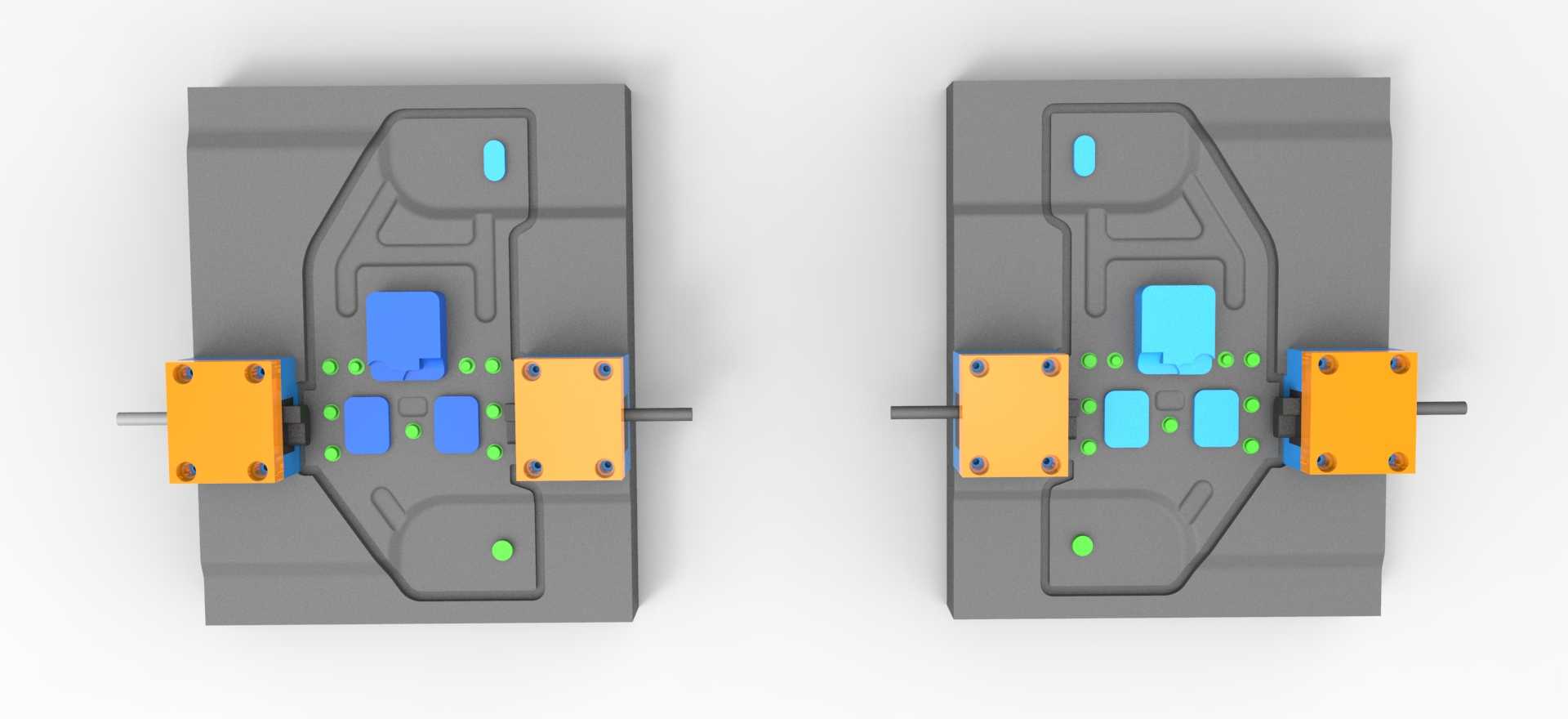

这套板件定位夹紧结构，主要应用在金属薄板类零件的机加工、焊接、装配工序的工位上，针对汽车覆盖件、家电金属面板这类大尺寸薄壁板件的工序间定位需求设计，解决薄壁件加工时易变形、定位基准偏移的常见问题。从结构布局来看，主体采用高刚性灰铸铁基座作为承载基体，基座型面完全贴合待加工金属板的下表面轮廓，型面加工精度控制在IT7级，避免板件放置时出现悬空翘曲，基座上分布的绿色弹性定位销，采用弹簧顶出结构，初始状态下销头高出基座型面3mm，板件放置时可先通过销头完成粗定位，待板件完全落位后，定位销受压回缩至与型面齐平，不会对板件表面造成压痕，同时保证板件与基座型面完全贴合。两侧布置的夹紧单元采用模块化设计，每个夹紧单元由橙色硬质阳极氧化铝合金夹座、蓝色聚氨酯压块、侧向驱动气缸组成，夹座通过内六角螺栓固定在基座的T型槽内，可根据不同板件的尺寸调整安装位置，适配一定尺寸范围内的不同规格板件加工需求；聚氨酯压块的硬度设置为邵氏A80，既保证足够的夹紧摩擦力，又不会在金属板表面留下夹痕，侧向驱动气缸的行程设置为15mm，夹紧力可通过气源压力调节，常规加工工况下气源压力调整为0.5MPa时，单个夹紧点可提供800N的夹紧力，足以抵抗铣削、焊接工序产生的侧向力，避免板件移位。基座上预留的蓝色异形定位块，是针对当前适配板件的特征孔位做的精定位结构，定位块与板件上的异形孔采用H7/g6的小间隙配合，板件粗定位落位后，异形定位块插入对应孔位，完成X、Y、Z三个方向的全自由度限制，不需要额外增加辅助定位结构。从安装边界来看，基座底部预留了四个M16的安装螺栓孔，孔位间距为400mm*300mm，可直接固定在标准加工中心工作台、焊接变位机工作台或者装配线的工位托盘上，不需要额外加工过渡连接板；两侧气缸的气路接口采用标准G1/4快插接口，可直接接入车间常规气源管路，气路中可串联调压阀与节流阀，调整夹紧速度与夹紧力，避免夹紧速度过快撞损板件边缘。在实际产线应用中，这类结构相比传统的手动压板夹具，板件装夹时间可缩短60%以上，定位重复精度可控制在0.02mm以内，尤其适合批量生产的板件加工工序，不需要操作人员反复找正基准，降低对操作人员的技能要求。设计过程中针对薄壁件的变形问题做了专项优化，除了型面全贴合支撑之外，夹紧点的位置全部选在板件的加强筋、翻边等刚性较好的位置，避免夹紧力作用在板件的薄壁悬空区域，减少装夹变形；基座内部设计了交错的减重槽，在保证整体刚性的前提下降低基座自重，方便工位间的转运与安装。基座上预留的多个备用安装孔位，可后续增加检测传感器、辅助支撑柱等附件，适配后续工序的升级需求，不需要重新加工基座主体，延长整套工装的使用寿命。
