乘用车亮面镀铬多辐式合金轮毂结构设计

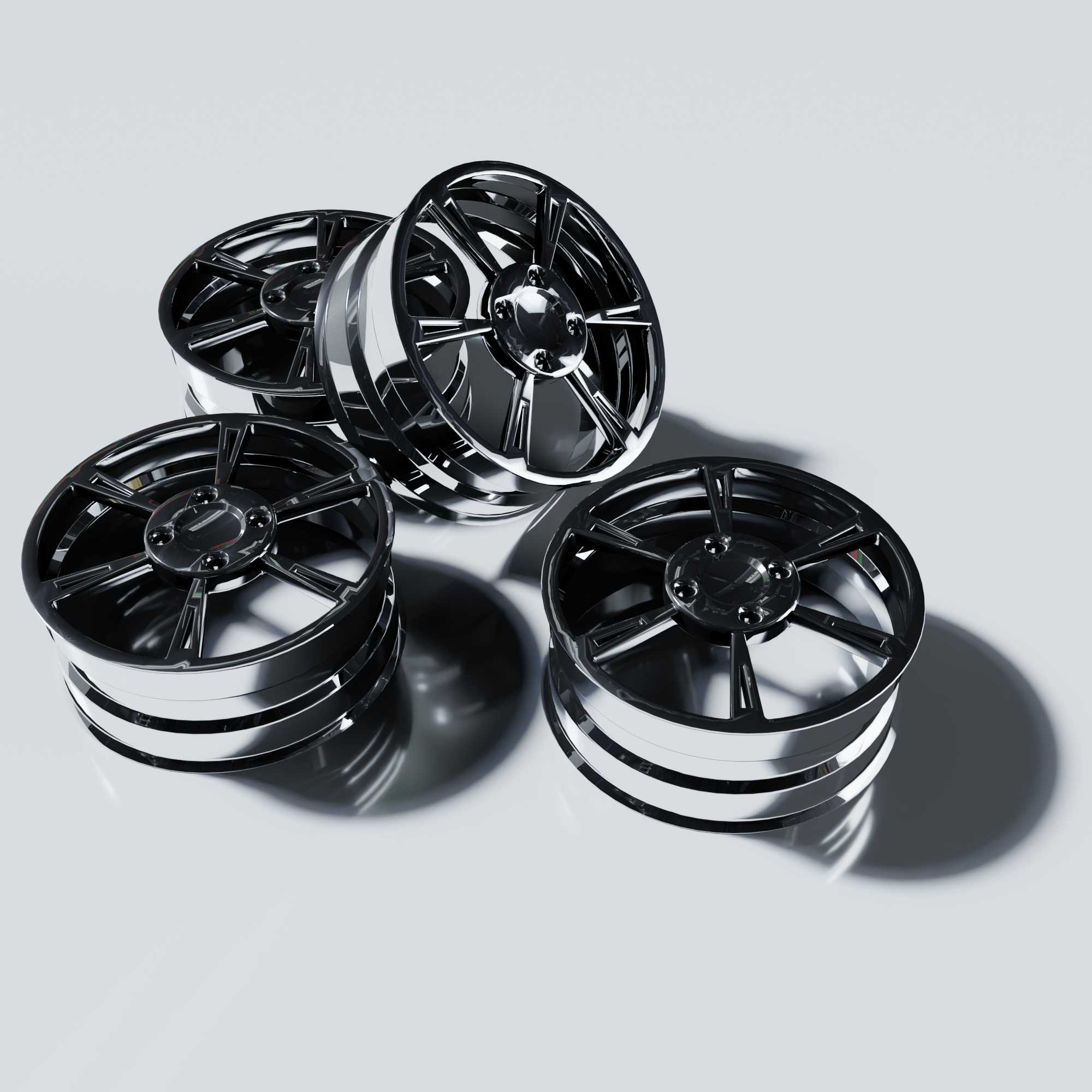

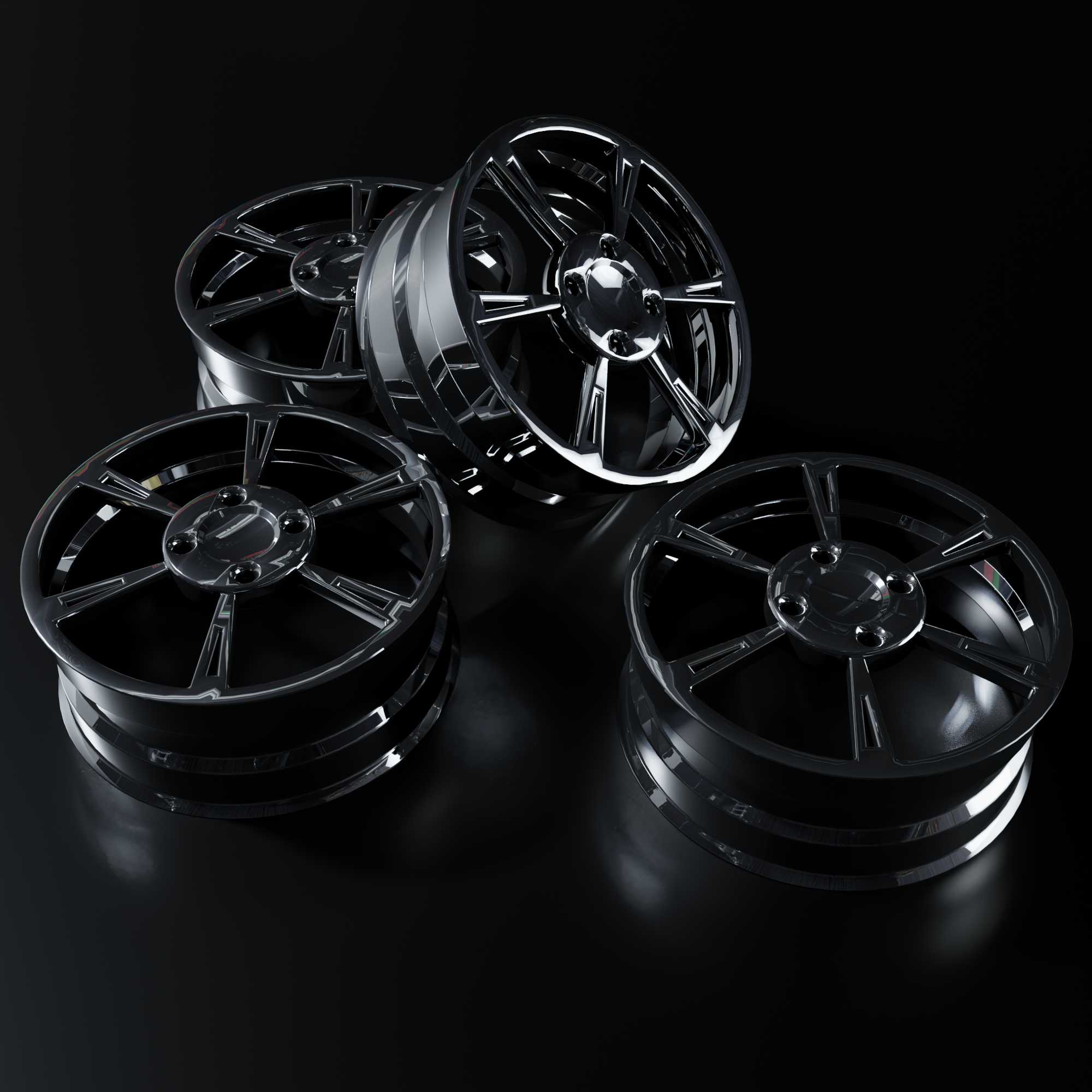

日常做底盘行走部件建模时，轮毂是绕不开的核心结构件，这类镀铬多辐合金轮的设计，首先要卡准整车的安装边界，不能只看外观亮面的视觉效果。先从安装匹配逻辑说，轮心的定位孔公差要严格控制在h7级，和轴头的配合间隙不能超过0.02mm，不然高速行驶时很容易出现轮端抖动，五个螺栓孔的节圆直径要对应主流A级乘用车的114.3mm通用规格，孔位的倒角必须做1.5×45°的处理，方便装配时螺栓顺利导入，也能避免螺栓紧固时应力集中在孔边造成开裂。轮辐的造型不是单纯做放射状的亮面切割，每根辐条的背面都要做渐变的减薄处理，从靠近轮心位置的12mm厚度，逐步过渡到和轮辋衔接处的7mm，既保证辐条能承受过坑时的径向冲击载荷，又能把整体簧下质量压到最低，毕竟簧下质量每减1kg，对整车操控响应的提升比簧上减5kg还要明显。轮辋的部分要严格匹配常规真空胎的安装尺寸，胎圈座的角度必须做5°的标准斜度，表面粗糙度要控制在Ra1.6以内，保证轮胎充气后胎圈能紧密贴合，不会出现慢漏气的问题，轮辋边缘的凸峰高度要符合国标要求，过急弯轮胎侧向受力时，能防止胎圈脱开引发安全隐患。这类亮面镀铬的外观处理，建模时就要预留好镀层的厚度余量，所有外露的棱边都要做R0.8的圆角过渡，不然电镀时边角位置容易出现镀层堆积，装车后也容易因为应力集中出现镀层崩裂。实际应用场景里，这类轮毂主要适配家用紧凑型乘用车，兼顾日常城市通勤的铺装路面行驶，也能应对偶尔非铺装路面的冲击，设计时做的有限元分析里，要模拟120km/h过减速带的冲击工况，辐条根部的最大应力不能超过铝合金材料屈服强度的60%，保证足够的安全冗余。轮辐之间的镂空间隙也不是随便开的，要兼顾刹车系统的散热需求，镂空的总面积要占到轮心投影面积的35%以上，车辆连续制动时，刹车盘产生的热量能顺着辐条间隙快速散出，避免刹车热衰减。和钢制轮毂比，这类合金结构的散热效率要高30%左右，而且重量更轻，能降低轮端的转动惯量，起步和制动时的响应都会更灵敏。建模过程中要注意轮辋和轮辐的衔接位置，必须做圆滑的曲率过渡，不能出现硬棱，不然铸造时容易出现缩孔缺陷，后续机加工也会出现应力残留，装车后长时间受交变载荷容易出现疲劳裂纹。另外轮心的中心盖安装槽尺寸要卡准，深度控制在5mm，卡扣位置的凸起高度1.2mm，保证中心盖安装后不会在行驶中脱落，同时和轮心表面齐平，不会突出影响整体的视觉效果。做动平衡的配重块安装位，要在轮辋的内侧预留平整的粘贴面，不能有加强筋或者凸起结构，不然配重块粘贴不牢，高速行驶时甩脱会影响动平衡精度。很多新手建模时容易忽略气门嘴的安装孔，这个孔的位置要开在两根辐条之间的轮辋凹槽处，直径11.5mm，孔边做R1的圆角，安装橡胶气门嘴时能保证密封，也不会和辐条产生干涉，充气时也方便操作。从实际装车的角度看，这类多辐结构的轮毂，辐条数量多的话，单根辐条承受的载荷更小，结构强度更容易保证，而且亮面镀铬的处理在日常使用中也更容易清洁，附着的 brake dust 用水冲就能清理干净，不容易藏污纳垢。设计时还要考虑轮胎拆装的便利性，轮辋的凹槽深度要足够，扒胎时能顺利把胎圈压入凹槽，不会损伤胎唇，也不会刮花轮辋的亮面表层。
