巴哈赛车正视角防滚保护架结构设计

这套管架式防护结构是巴哈越野赛车核心安全承载部件，主要应用于非铺装路面越野竞速、全地形穿越类汽车运动场景，核心作用是在车辆发生翻滚、侧向碰撞、正面冲击等极端工况时，为舱内驾乘人员构建完整的刚性生存空间，避免车体变形挤压乘员舱，同时承担整车动力总成、悬架系统、转向机构、座椅及安全束缚装置的安装承载功能，是越野赛车底盘系统中优先级最高的安全结构件。

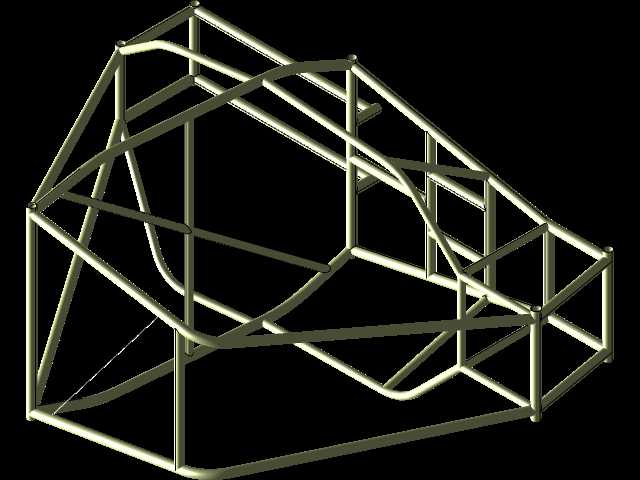

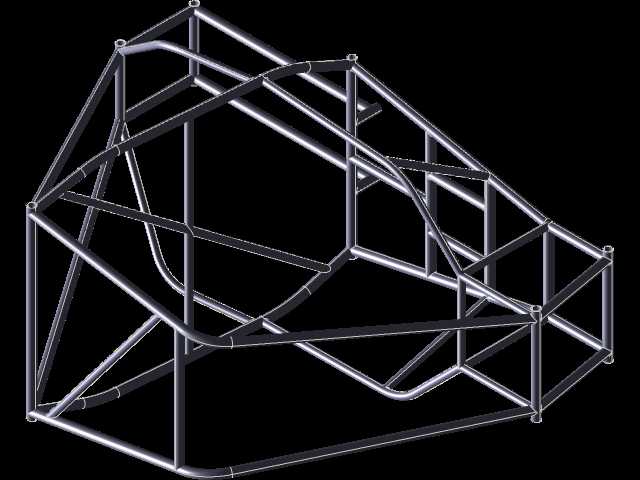

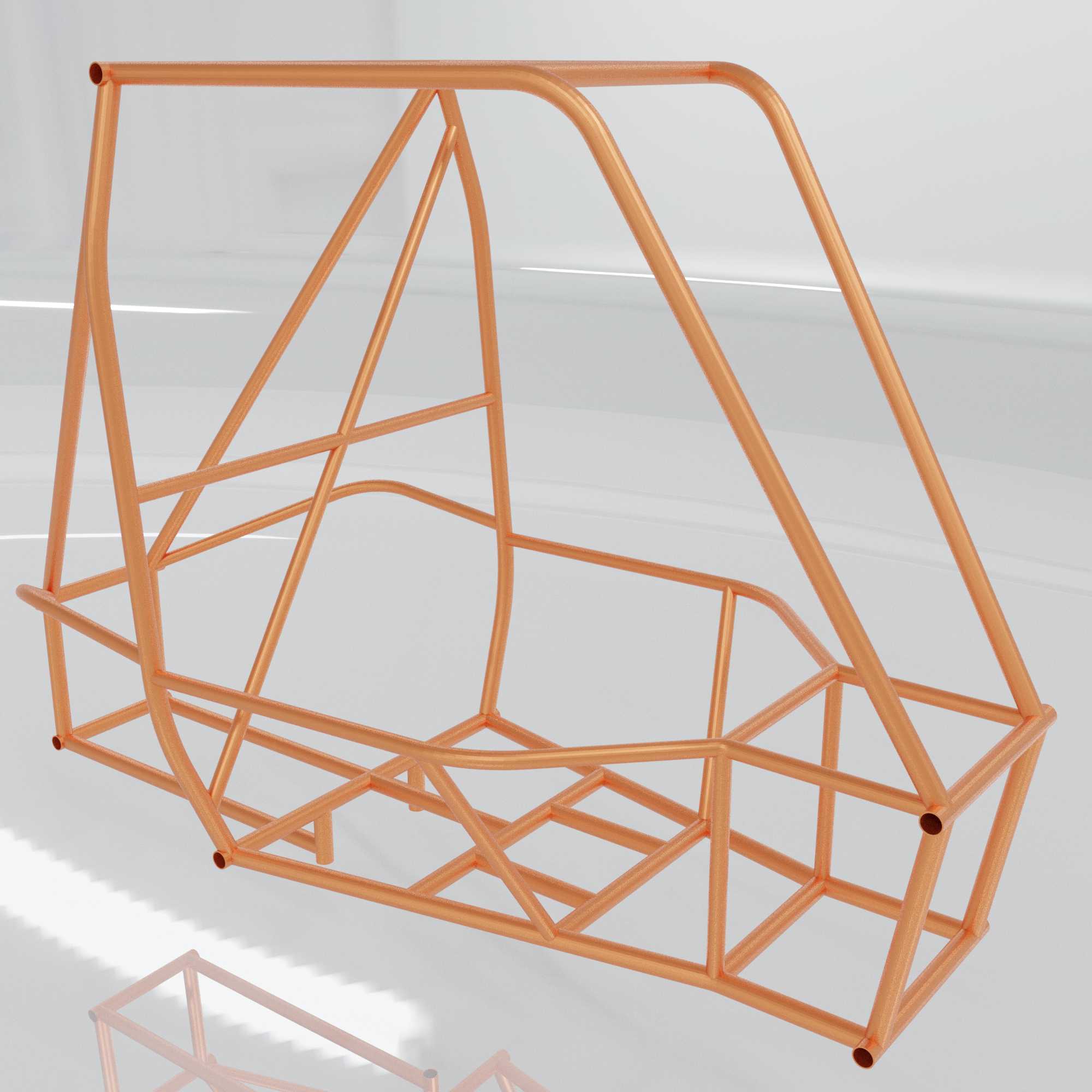

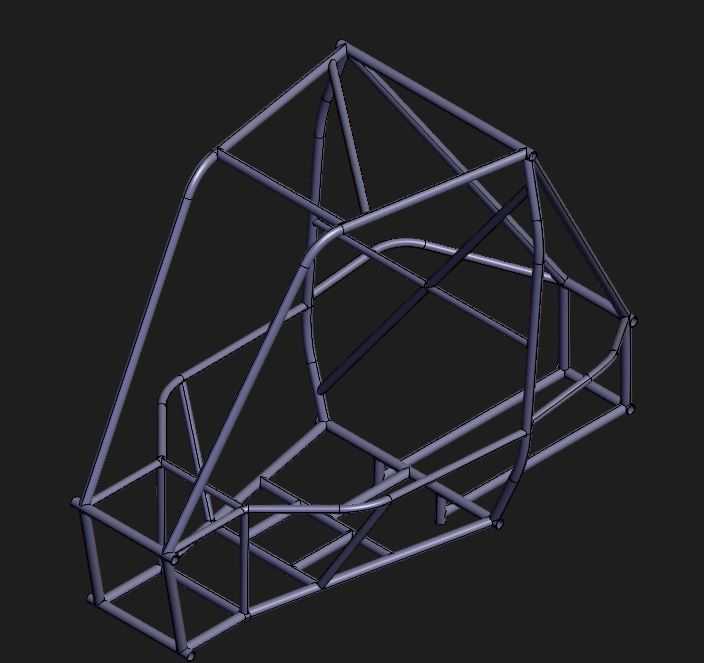

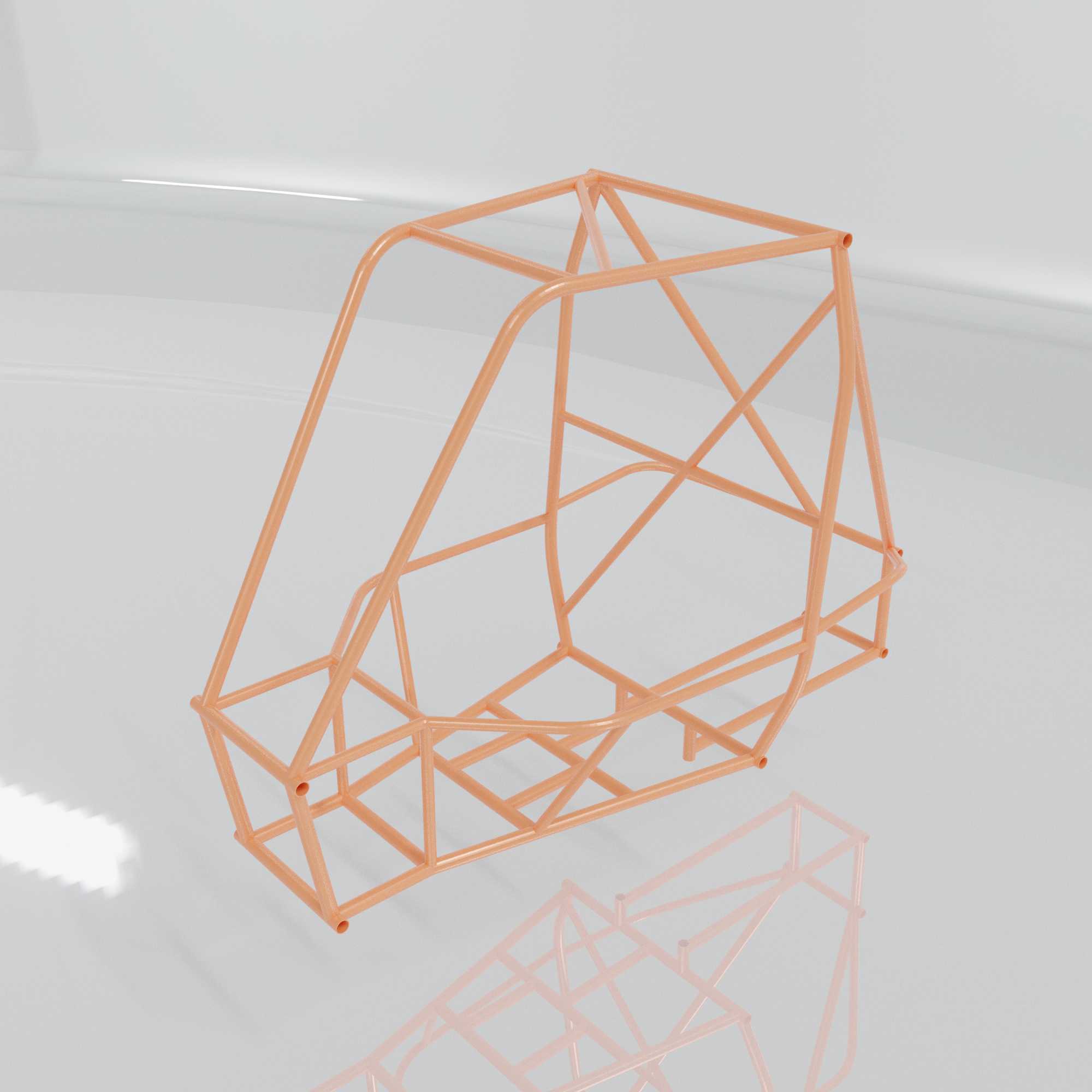

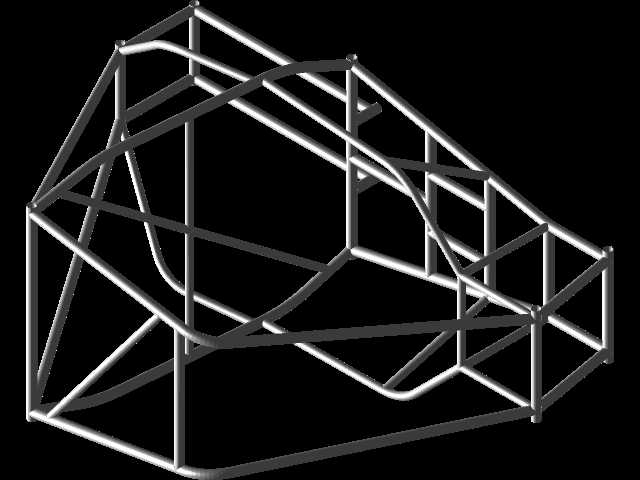

从设计逻辑来看，整个结构采用空间桁架式布局，所有杆件均选用冷拔无缝合金钢管弯制拼接，整体轮廓完全匹配巴哈赛事规则对乘员舱的边界要求：前部横向杆件预留出转向柱、制动踏板总成、仪表安装支架的安装空间，两侧主纵梁沿驾乘人员身体外侧延伸，在肩部、头部位置做了向外的弧度拓展，既保证佩戴头盔后的头部侧向间隙，也避免翻滚时管件直接磕碰头盔；顶部横向与斜向杆件组成的笼型结构，在车辆倒扣时能承受至少3倍整车整备质量的冲击载荷，不会出现超过50mm的侵入变形。

结构的受力路径做了针对性优化：前部碰撞的冲击力会通过前斜撑杆分散到两侧主纵梁与底部框架，侧向撞击的载荷通过车门位置的X型交叉斜撑传递到对侧管架，翻滚时的垂向载荷则通过顶部环梁、A柱斜撑、B柱竖杆共同传导到底部主横梁，所有杆件的连接节点都采用相贯线切口满焊处理，避免应力集中导致的焊缝开裂。底部框架采用双层边梁设计，内侧边梁用于固定赛车座椅的安装滑轨，外侧边梁预留悬架摇臂、减震器下安装点的焊接位置，前后端的伸出结构分别用于安装前防撞杠、后动力总成托架，所有安装孔位的同轴度、位置度公差都控制在0.5mm以内，保证后续总成装配的匹配度。

安装边界方面，整个防护架的底部安装平面完全贴合赛车底盘的主安装梁，前后安装点的间距匹配常规巴哈赛车的轴距要求，两侧宽度适配标准越野轮胎的轮距设定，不会出现转向时轮胎与管架干涉的问题；舱内预留的空间可以兼容不同身高的驾乘人员，在佩戴全盔、穿戴四点式安全带的状态下，头部与顶部管架的预留间隙不小于100mm，肩部与侧方管架的间隙不小于80mm，腿部与前部管架的预留空间满足踏板全行程操作的需求，不会出现活动受限的情况。

不同于普通民用车辆的内置防滚结构，这套管架直接作为整车的主承载车架使用，没有额外的承载式车身结构，所有外覆盖件都通过支架固定在管架上，在保证结构强度的前提下尽可能优化了管件壁厚与管径搭配，在核心受力位置采用壁厚稍大的管材，非主要受力位置选用稍薄的管材，兼顾刚性与轻量化要求，避免不必要的重量增加影响车辆动力表现与操控灵活性。结构上还预留了安全网安装点、灭火器固定支架、断电开关安装位等赛事要求的附属部件安装位置，不需要在后期改装时额外在主结构上焊接支架，破坏原有受力结构。
