带座外球面立式枕式轴承支撑结构

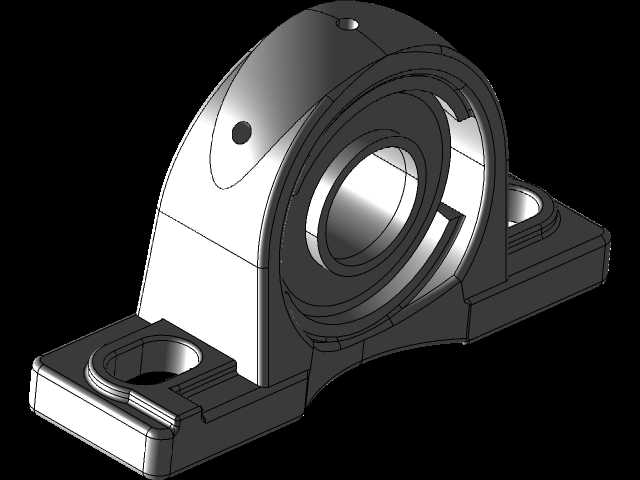

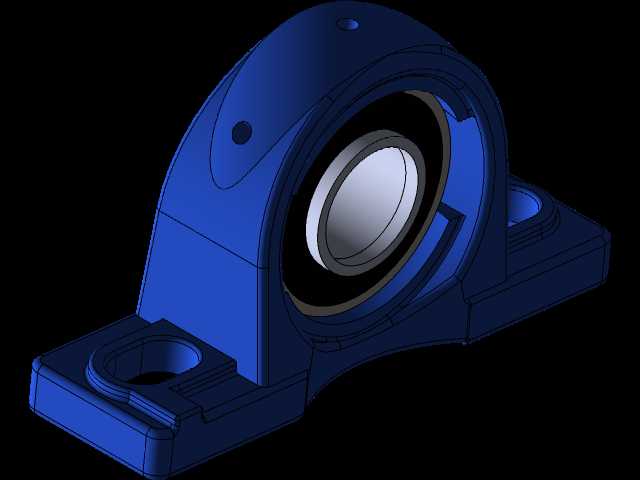

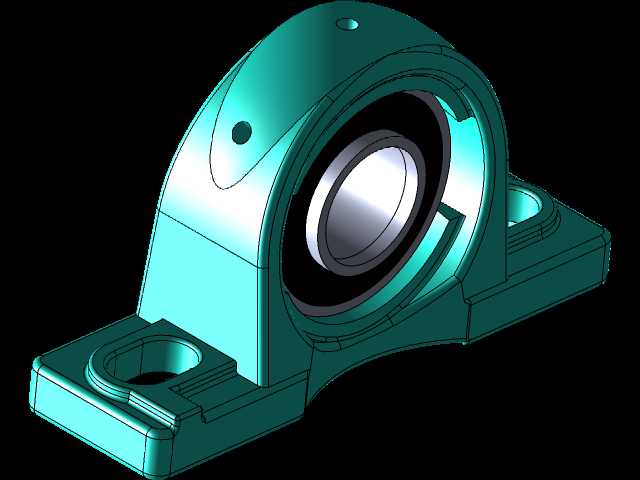

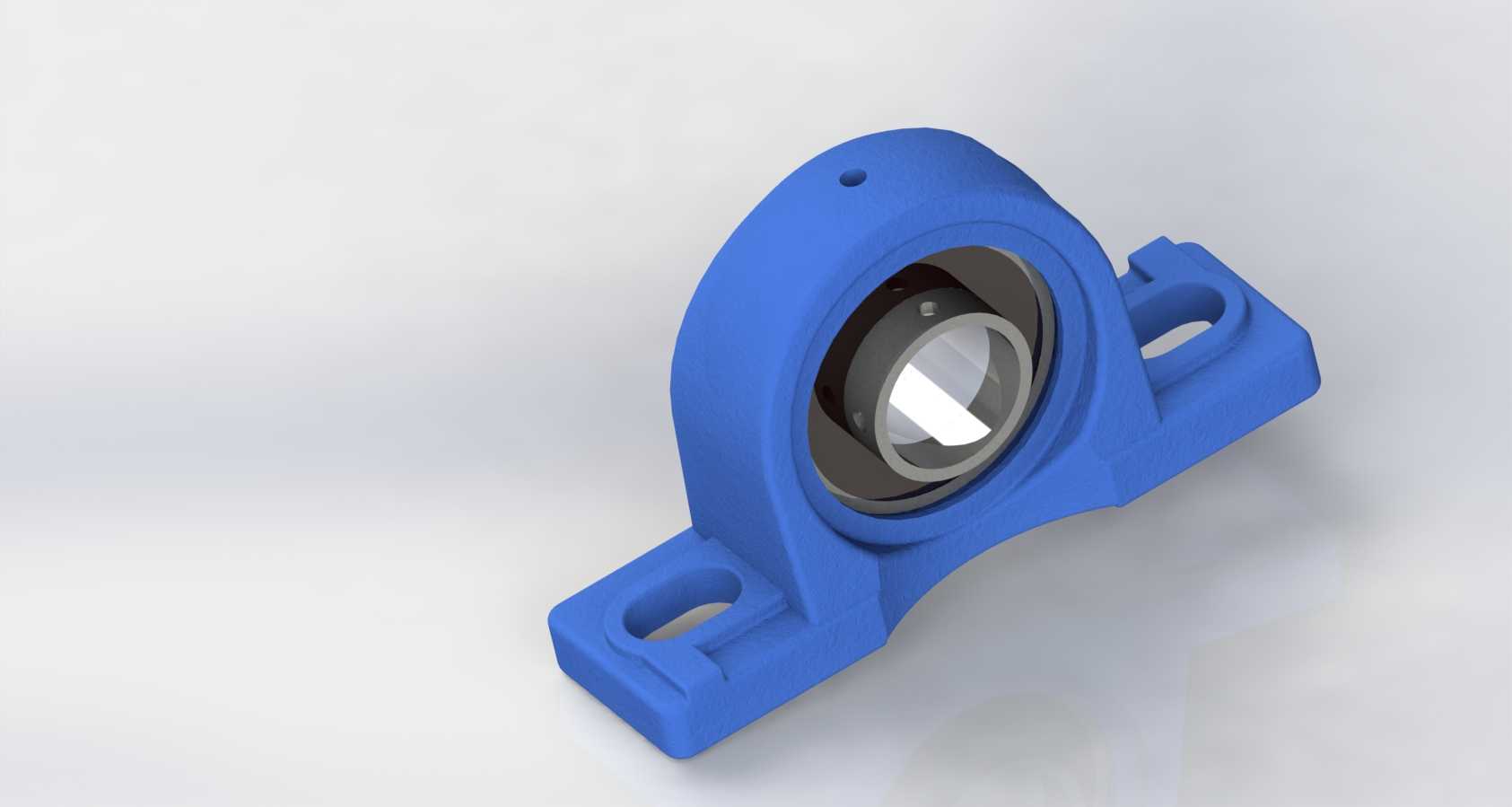

　　这类枕式带座轴承结构，在轻工输送线、小型农机传动、食品加工辅机、普通机床辅传动场景里应用极广，核心作用是给旋转的光轴提供径向支撑，同时补偿一定的安装同轴度误差，相比分体式轴承座安装更便捷，对安装基面的加工精度要求更低，很适合现场快速装配的工况。从结构设计逻辑来看，整体采用一体式铸造成型的立式支座结构，轴承嵌入支座的内孔中，依靠支座两侧的安装脚实现整机固定，安装脚开设长条形腰型孔，安装时可以沿轴的垂直方向微调位置，抵消安装基面的孔位加工误差，不需要在装配时反复配钻安装孔，大幅降低现场装配的调整难度。支座本体的内孔与轴承外圈采用过渡配合，轴承为外球面结构，外圈的球面可以在支座内孔中实现小角度偏转，当传动轴出现轻微的挠曲变形、

　　或者两端轴承座安装存在少量同轴度偏差时，轴承可以自动调心，避免轴承内圈与轴出现卡滞、偏磨的问题，有效延长轴承的实际使用寿命。支座的顶部开设注油孔，日常维护时可以直接通过注油嘴向轴承内部补充润滑脂，不需要拆卸整个轴承座，日常维护的操作门槛很低，适合运维人员技术水平参差不齐的生产现场使用。从安装边界来看，这类支座的两个安装脚平行分布在支座主体的两侧，安装基面需要保证足够的平面度，避免锁紧安装螺栓后支座出现变形，挤压轴承外圈导致旋转卡滞；安装时轴承内圈与传动轴采用过盈配合，依靠顶丝或者紧定套实现轴向固定，可承受中等大小的径向载荷，也能承受少量的轴向窜动载荷，不适合重载冲击的工况，比如重型破碎机、大型轧机这类载荷波动极大的设备就不适用，

　　但在常规的中小型传动系统里，这类结构的可靠性完全满足使用需求。设计这类结构时，首先要根据传动轴的轴径选定对应规格的外球面轴承，再根据轴承的外圈尺寸、额定载荷匹配支座的壁厚，支座的壁厚不能过薄，否则在承受径向载荷时会出现支座开裂的问题，安装脚的厚度也要与支座主体壁厚保持合理的比例，避免锁紧螺栓时安装脚出现断裂。腰型孔的长度要预留足够的调整余量，一般调整范围控制在5到10毫米即可，过长会导致安装脚的结构强度下降，过短则起不到调整位置的作用。轴承嵌入支座的深度要匹配轴承外圈的宽度，保证轴承外圈完全落入支座的定位台阶内，避免轴承工作时出现轴向窜动，从支座内孔中脱出。注油孔的位置要正对轴承的储油腔，

　　保证注入的润滑脂可以直接进入轴承滚动体的接触区域，避免润滑脂无法进入摩擦面导致轴承提前失效。实际选型时，还要根据使用环境确定支座的表面处理方式，在潮湿、有腐蚀介质的场景下，支座可以采用镀锌或者喷塑处理，提升防锈能力；在普通干燥的车间环境下，采用常规的喷漆处理即可满足使用需求。这类结构的外形整体为对称式设计，重心落在两个安装脚的中心连线上，工作时不会出现额外的偏载力矩，安装时不需要额外设计配重结构，直接通过螺栓固定在设备的安装机架上即可。轴承两侧通常会配套密封圈，阻挡外界的粉尘、碎屑进入轴承内部，在多粉尘的生产场景下，还可以额外增加防尘盖，进一步提升密封效果，减少润滑脂的泄漏和外界杂质的侵入。
