英式13A三极电源插头结构设计

　　日常民用配电、商用办公布线场景里，这类13A规格三极插头是末端取电连接的核心部件，主要适配额定电压250V、额定电流13A的交流供电回路，承担给台式办公设备、家用大功率电器、小型工业电动工具输送电能的作用，相比两极无接地的插头结构，额外设置的接地插脚能在设备绝缘失效时将漏电流导入接地网，避免操作人员发生触电风险。从结构设计逻辑来看，插脚排布遵循英式BS1363标准的强制要求，三个矩形截面铜质插脚呈等腰三角布局，接地插脚长度略长于零火插脚，实现插入插座时接地端先接通、拔出时接地端后断开的安全逻辑，插脚根部做了圆弧过渡处理，减少反复插拔过程中铜材根部的应力集中，避免长期使用后插脚弯折断裂。插脚材质选用H62黄铜棒冲压成型，

　　表面做镀镍处理，既保证导电截面的载流能力满足13A持续通电的温升要求，又能抵御潮湿环境下的铜材氧化，降低接触电阻长期使用后的增长幅度。绝缘壳体采用PA66加30%玻纤的阻燃工程塑料注塑成型，壳体合缝处设计了凹凸卡扣结构加超声波焊接工艺，避免日常使用中摔落、拉扯线缆时壳体开裂，壳体表面的螺丝孔位对应内部接线端子的固定位置，三个十字槽盘头螺丝分别压紧接地、零线、火线的线芯，接线腔内部设计了独立的隔筋，将三个极的接线区域完全分隔，防止接线时铜丝散落造成极间短路。壳体尾部的线缆入口处设计了锥形的线缆防弯折结构，配套橡胶护套夹紧线缆外被，当线缆受到侧向拉扯、弯折时，应力不会直接作用在内部接线端子与线芯的压接位置，避免线芯被拉脱造成断路或短路。

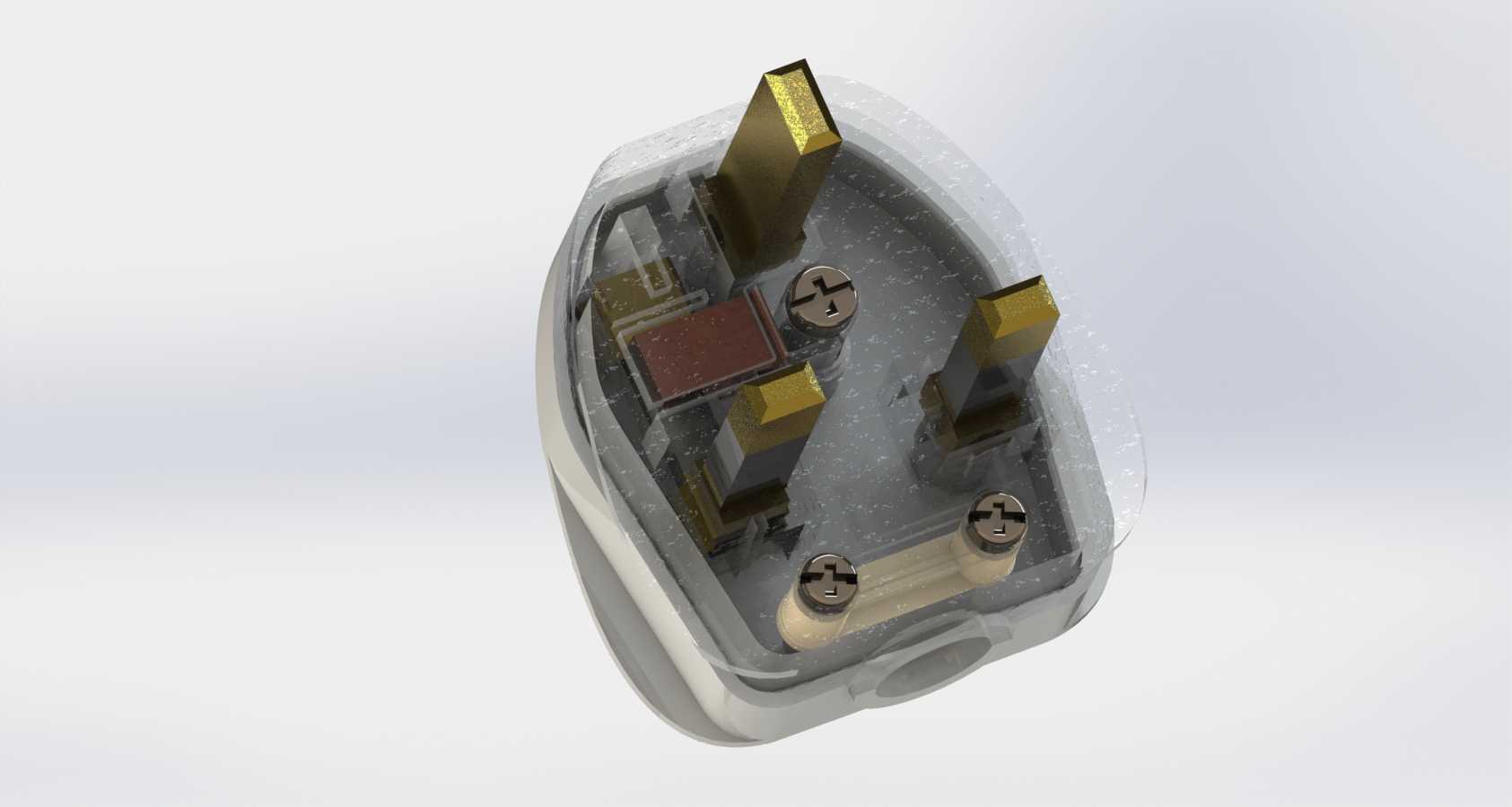

　　从安装边界尺寸来看，插脚的中心距、伸出长度、截面尺寸完全匹配对应规格插座的接触簧片尺寸，插入后插脚与簧片的接触长度不小于12mm，保证接触压力稳定在合理区间，避免大电流通电时接触位置过热；插头整体的外轮廓尺寸控制在握持舒适的范围内，成年人单手握持插拔时施力方便，壳体边缘做了R2以上的圆角处理，没有尖锐棱角，插拔过程中不会划伤手部。内部的保险丝腔设计在火线插脚与接线端子之间，可更换的3A/13A保险丝串联在火线路径中，当后端负载出现过流故障时保险丝先熔断切断火线回路，进一步提升用电安全性，保险丝腔的盖板与壳体做了卡扣配合，更换保险丝时不需要完全拆开插头壳体，日常维护便捷。建模过程中需要重点关注插脚与壳体注塑嵌合的位置密封，

　　插脚嵌入壳体的部分设计了滚花结构与防脱卡槽，保证注塑后插脚与塑料壳体之间无相对转动、无间隙，避免水汽、灰尘从插脚与壳体的配合缝隙进入插头内部。不同插脚的角度公差控制在±1°以内，中心距公差控制在±0.1mm，保证与插座对接时插拔顺畅，不会出现插脚卡滞、无法完全插入的问题。壳体表面的分型面位置设计在插头侧面的中心线上，注塑后飞边容易清理，外观面无明显合模线痕迹，兼顾结构实用性与外观质感。
