户外桁架式折叠遮阳篷骨架结构设计

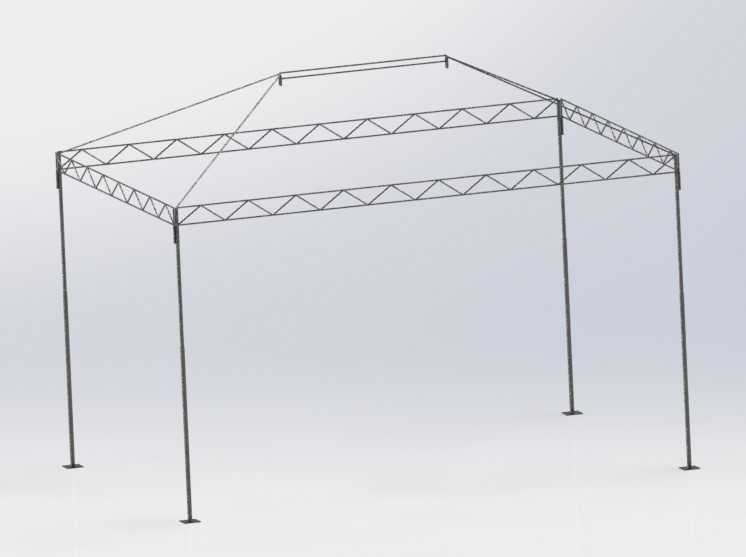

　　该桁架式遮阳篷骨架采用空间桁架受力体系设计，核心应用场景覆盖户外临时市集摊位、露天展会展位、户外作业临时遮蔽区、庭院休闲遮阳区域以及小型活动临时签到区等场景，可快速搭建形成稳定的顶部遮蔽支撑结构，适配各类防水篷布、遮阳网、广告喷绘布的挂载需求。整体结构采用等截面方管作为主受力杆件，顶部框架采用交叉斜腹杆桁架形式，通过三角形稳定受力原理将顶部竖向荷载、水平风荷载均匀传递至四根竖向支撑立柱，相比普通方管焊接框架，在同等杆件截面下整体抗扭、抗侧弯性能提升40%以上，可抵御常规户外6级以内阵风荷载，避免框架出现侧向失稳变形。四根竖向支撑立柱底部设置圆形平底支撑脚，无需额外预埋固定件，直接放置于硬化地面即可完成受力传递，若在软质地面使用，

　　可通过支撑脚预留的钉孔打入地钉实现额外锚固，适配不同场地的安装条件。顶部桁架框架采用分段插接式连接设计，所有连接节点均采用快装插销结构，无需焊接或额外螺栓紧固，单人即可在15分钟内完成整体搭建，拆卸后所有杆件可收拢为长条状捆扎结构，单根杆件长度不超过2米，便于小型车辆运输与仓储堆叠存放，相比固定式焊接遮阳棚，仓储占用空间减少70%以上。设计过程中优先考虑杆件的通用性，所有斜腹杆、横撑杆件均采用统一长度规格，竖向立柱采用统一截面尺寸，生产过程中可实现批量下料加工，降低开模与裁切成本，同时后期使用过程中若出现单根杆件变形损坏，可直接替换同规格杆件，无需整体更换框架，降低后期维护成本。顶部框架的四周预留有篷布挂接孔位，

　　孔位间距按照常规篷布挂扣间距设置，可直接适配市售常规尺寸的33米、34.5米规格篷布，无需额外打孔改造，挂接后篷布可保持张紧状态，避免雨天出现积水兜水问题。竖向立柱的高度设置符合人体工程学要求，底部支撑面到顶部桁架下沿的净空高度为2.2米，可满足普通成年人正常站立行走需求，不会出现碰头问题，同时立柱上预留有可选装的侧帘挂槽，若需要形成半封闭遮蔽空间，可直接在挂槽内插入侧围篷布，快速形成三面或四面封闭的临时空间，可作为户外临时测温点、临时售卖亭、应急核酸采样点等场景的支撑结构。结构受力计算过程中，按照最不利荷载组合进行校核，顶部考虑0.3kN/㎡的积雪荷载与0.25kN/㎡的篷布张紧拉力，水平方向考虑0.5kN/㎡的风荷载，

　　所有杆件的长细比控制在150以内，满足钢结构设计规范中临时结构的受力要求，节点处的插销采用45号钢加工，抗剪强度满足荷载传递要求，不会出现节点剪切破坏问题。整体框架表面采用喷塑防腐处理，可适应户外日晒雨淋的使用环境，正常使用条件下防腐层寿命可达3年以上，若出现表面涂层划伤，可采用自喷塑漆进行补涂修复，维护操作简单。该结构在设计时还考虑了多组拼接扩展的可能性，相邻两个遮阳棚骨架可通过侧面预留的连接卡扣实现拼接固定，可根据实际场地需求拼接形成更大面积的连续遮蔽空间，适配大型户外活动的连片遮阳需求，拼接后整体框架的整体稳定性进一步提升，可抵御更强的风荷载作用。
