无齿轮式90度匀速运动传输机构

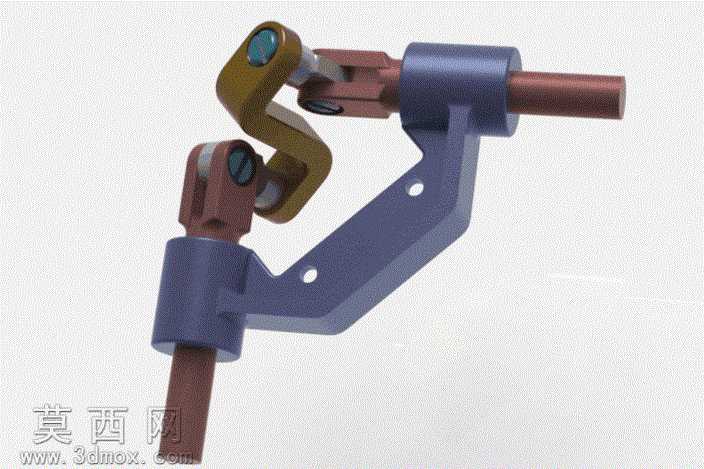

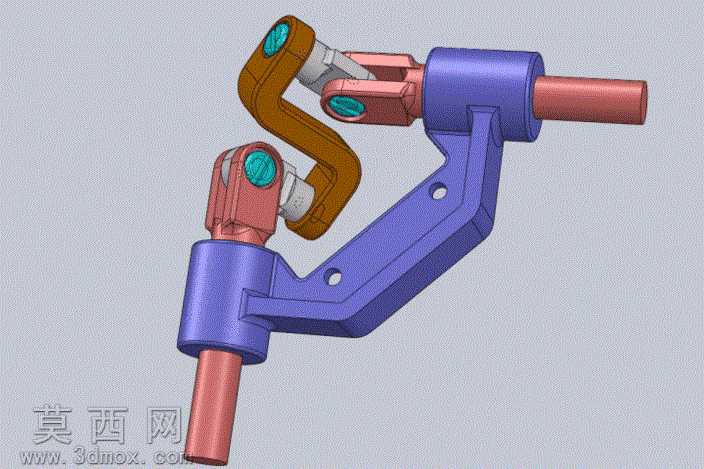

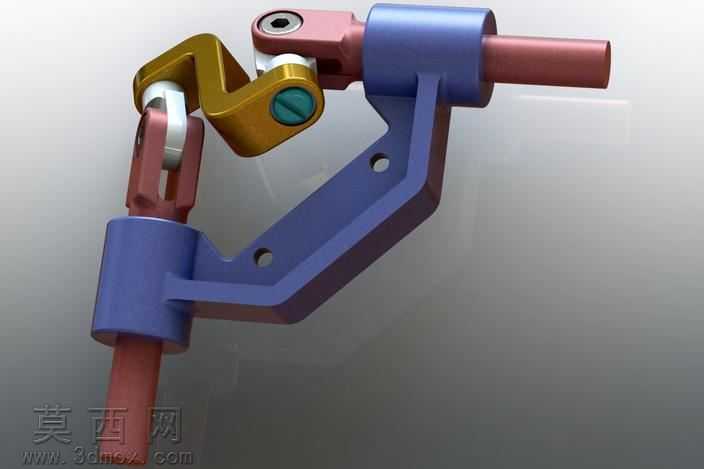

该作品为无齿轮结构的90度匀速运动传输机构，采用三维建模软件完成全参数化设计，整体结构经过反复运动仿真验证，可实现两垂直轴之间的匀速运动传递，全程无需齿轮构件参与传动，规避了齿轮传动存在的背隙、磨损、噪音等常见问题。建模过程中对每一处连杆铰接点、轴段配合位都做了精准的尺寸约束，所有零件的装配关系完全符合实际机械加工与装配的工艺要求，不存在干涉、错位等设计缺陷。渲染阶段针对不同零件赋予了贴合实际工业应用的材质：支撑摆臂采用哑光深蓝色金属烤漆材质，还原铸钢支架经表面喷涂后的质感；铰接连杆采用棕褐色金属材质，模拟调质处理后的合金结构钢外观；传动轴段采用红铜色金属材质，区分不同功能的轴类零件；铰接处的轴承端盖采用亮面金属质感，突出转动副的结构细节。整体渲染采用柔和的工业产品布光，清晰展现各构件的轮廓与装配层次，没有过度夸张的光影效果，可直观呈现机构的真实结构形态。设计思路上摒弃传统齿轮换向的复杂结构，采用多组空间连杆铰接的组合形式，通过精准计算各连杆的长度比例、铰接点相对位置，让输入轴的连续转动经过连杆组的约束传递后，在垂直方向的输出轴上获得平稳的匀速转动输出，整体结构紧凑，铰接点均采用标准转动副设计，后期维护仅需定期对铰接位做润滑处理即可，相比齿轮传动结构加工难度更低，装配调试更简便，适合应用在对传动平稳性有要求、安装空间受限的90度动力传输场景中，可直接用于相关设备的传动方案验证、结构参考以及教学演示使用。
