INA KUVE25型340mm线性导轨块

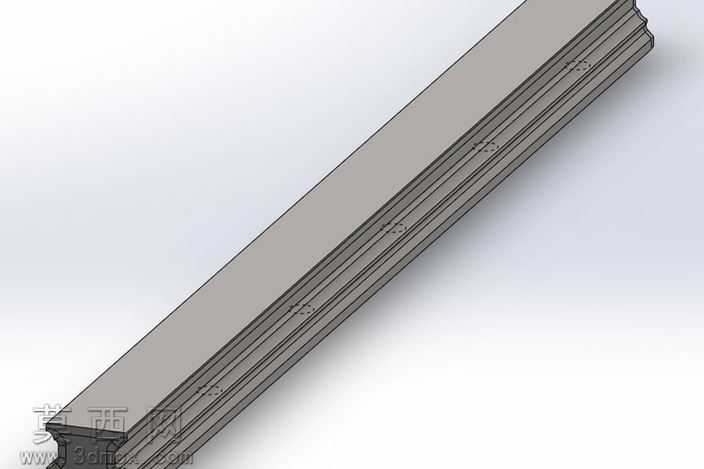

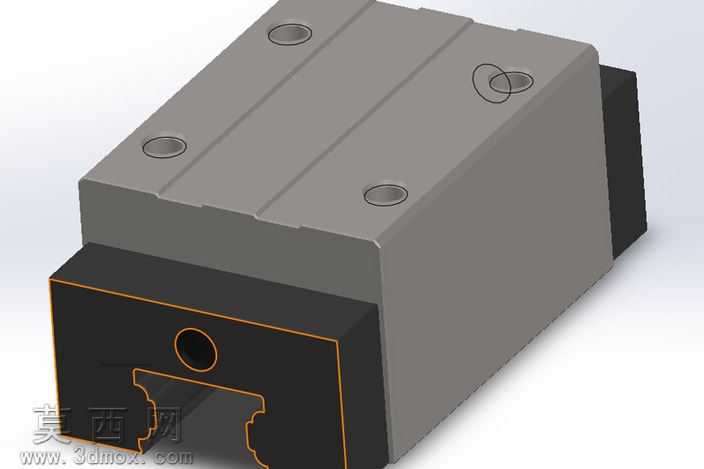

本作品为INA品牌KUVE25规格长度340mm的线性导轨块三维建模作品，建模过程依托三维机械设计软件完成，严格参照该型号导轨块的官方公开尺寸参数进行1:1比例还原，确保各部位尺寸精度符合工业设计使用要求。建模阶段首先梳理线性导轨块的整体结构逻辑，该导轨为滚柱型线性传动部件，主体采用长条形等截面结构设计，建模时先绘制导轨的基准截面草图，通过拉伸特征生成导轨主体基础实体，再对导轨两侧的滚道安装槽、侧边定位基准面、端部安装限位结构进行逐一特征构建，针对导轨表面的多层滚道轮廓，采用扫描切除特征完成高精度滚道曲面构建，保证滚道的弧度、深度、位置尺寸与实物完全匹配。材质设置阶段，针对导轨主体的轴承钢材质，调整材质球的金属度、粗糙度参数，还原淬硬轴承钢经精密磨削后的哑光金属质感，表面设置细微的磨削纹理贴图，模拟实际工业导轨的表面加工状态，无多余的反光效果，贴合真实工业零件的视觉表现。渲染阶段采用柔和的工业产品展示布光，主光源从斜上方投射，清晰展现导轨的棱边轮廓、滚道结构与表面质感，辅助光源补全暗部细节，避免结构阴影过深遮挡关键设计特征，背景采用简洁的浅灰色渐变背景，突出导轨主体本身的结构形态。设计思路上，该模型重点还原线性导轨的核心传动结构，清晰呈现导轨与滑块配合的滚道布局、安装基准面位置、整体截面形态，可用于线性传动机构的装配模拟、设备布局干涉检查、工业机械的方案演示场景，建模过程中对导轨的安装孔位、端部倒角、棱边圆角等细节均做了还原，保证模型的工程实用性，避免过度简化导致的结构缺失，同时对非关键的微观加工纹理做合理优化，在保证视觉真实度的同时控制模型整体数据量，兼顾展示效果与使用流畅度。
