5毫米直插式红色发光二极管结构

　　在各类电子设备的面板指示、小型信号反馈回路里，5毫米规格的直插红色LED是应用频次极高的基础元器件，小到家用插排的通电指示灯、工控柜的IO状态点位，大到户外小型警示装置的光源点位，都能见到这类元件的身影。不同于贴片封装的LED，直插式5毫米红光灯珠自带的环氧封装本体，本身就具备一定的结构强度，搭配引脚可以直接穿过PCB板孔完成波峰焊或者手工焊接，在小批量打样、维修替换场景里的适配性更强，不需要额外的贴装设备就能完成装配。

　　从结构设计的角度来看，这款元件的外形遵循了行业通用的5毫米直插LED尺寸规范，顶部的半球形环氧封装并非随意设计的圆弧，这个曲面本身就是初级光学透镜，能够把内部芯片发出的红色光线按照预设的出光角度向外投射，既保证了正面观测时的亮度均匀性，也能控制光线的散射范围，避免相邻指示灯位出现串光干扰。柱形的主体部分直径严格控制在5毫米的公差范围内，在面板开孔安装时，适配常规的5.1-5.2毫米安装孔位，既不会因为尺寸过大卡滞在孔内，也不会因为间隙过大出现装配后松动歪斜的问题，底部的法兰凸缘结构，就是为了在面板安装时起到轴向限位的作用，插入安装孔后凸缘抵在面板内侧，配合外侧的卡扣或者点胶固定，就能保证灯珠伸出面板的高度一致，整排安装时的外观整齐度更好。

　　底部伸出的两根直插引脚，长度和间距都符合通用PCB设计的孔位规范，长脚为正极短脚为负极的极性区分方式，也和行业通用标准保持一致，设计PCB封装时不需要额外调整孔位坐标，直接调用标准库的5毫米LED封装就能完成匹配，能大幅缩短硬件设计的周期。引脚本身采用可焊性良好的合金材质，既具备一定的刚性，在手工插件时能顺利穿过PCB孔位，不会轻易弯折变形，也能在焊接时快速上锡，减少虚焊、假焊的不良率。环氧封装的红色材质本身就具备滤光作用，只有芯片发出的红色光线能够穿透，外界环境的杂光会被滤除，哪怕是在光线较强的车间环境里，也能清晰分辨灯珠的亮灭状态，不会因为环境光干扰出现状态误判。

　　在实际选型应用时，这类5毫米红色LED的安装边界需要特别注意，首先是引脚焊接时的温度和时长控制，不能让高温长时间接触环氧封装根部，否则会导致封装材料受热变形，甚至内部的金线连接出现脱落，造成灯珠死灯。其次是在面板安装时，灯珠伸出面板的高度要根据实际的观测距离调整，如果是近距离操作的设备面板，灯珠伸出面板1-2毫米即可，既不会因为突出过多容易被磕碰损坏，也能保证观测角度足够；如果是远距离观测的大型设备警示位，可以适当增加伸出长度，搭配更大的出光角度提升可视距离。另外在多灯位密集排布的场景下，要注意相邻灯珠之间的间距不小于8毫米，避免环氧本体之间互相挤压，同时也能减少相邻灯珠的光线串扰，保证每个点位的状态指示清晰可辨。

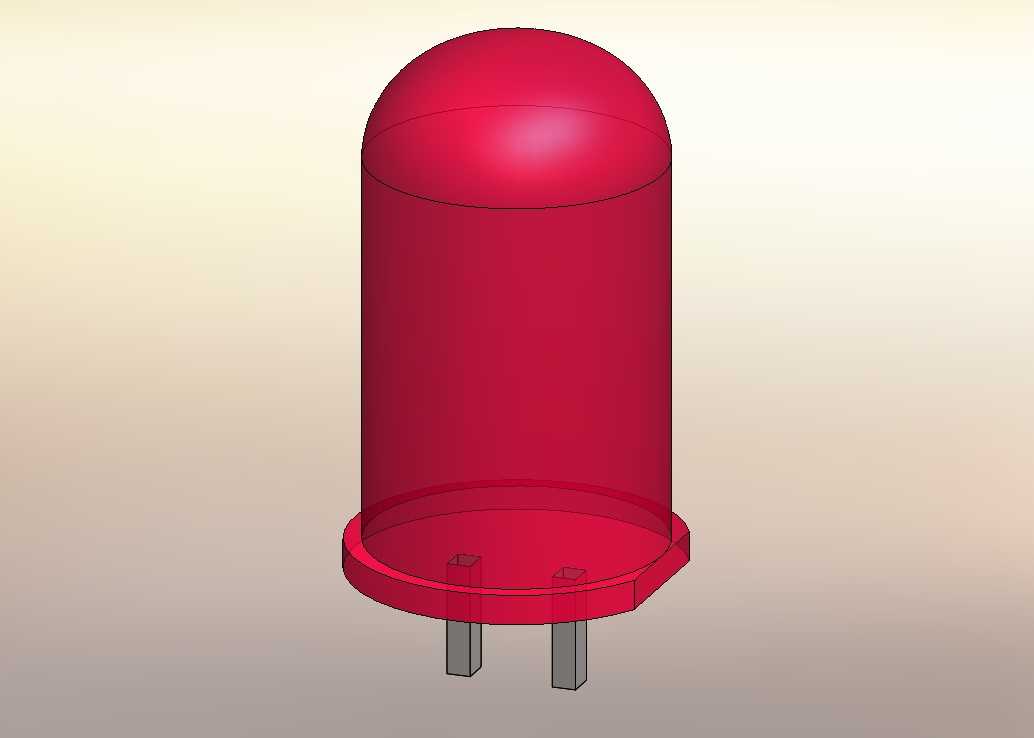

　　从建模还原的角度来说，这个结构完整复现了实物的所有装配特征，半球形透镜的曲面曲率、柱身的直径公差、底部法兰的厚度、引脚的直径和伸出长度，都和实际量产元件的参数保持一致，在做设备面板的结构干涉检查、PCB装配模拟的时候，直接调用这个模型就能验证安装间隙是否合理，不需要反复调整孔位和预留空间，能有效减少打样阶段的装配问题。比如在做小型控制盒的面板设计时，把这个模型导入装配体，就能模拟灯珠穿过面板、焊接到PCB上的完整状态，检查灯珠顶部和面板外侧的距离是否合适，引脚长度是否会和PCB背面的其他元件产生干涉，提前规避装配时可能出现的各类问题，提升结构设计的效率和准确性。
