带方形安装基座凸台气路连接接头

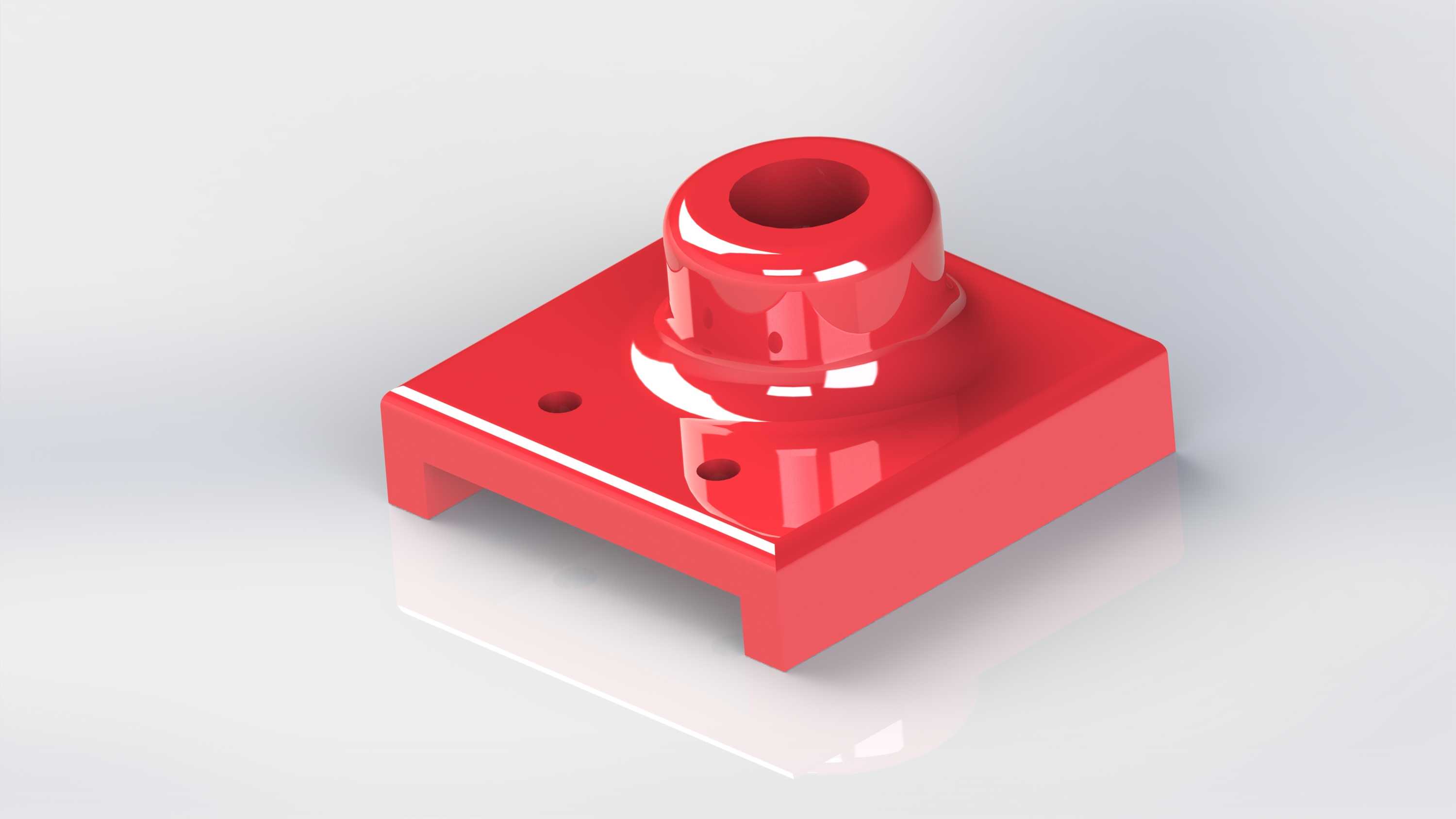

　　在气动控制系统的管路布设场景里，这类带方形安装基座的凸台接头是很常见的气路连接部件，日常在轻工生产线的气动工装、小型自动化设备的气路排布、检测工位的气源接驳位置都能见到它的应用。不同于常规的快插接头直接拧装在阀板上的安装形式，这个接头自带一体化的方形安装基座，基座底部开出了通槽结构，安装时不需要额外做定制转接板，直接可以卡入设备机架的预设安装条上，配合基座平面上的两个定位沉孔，穿入紧固螺钉后就能完成完全锁止，不会因为气路通断带来的管路振动出现松脱移位的问题。

　　从结构设计逻辑来看，上部的凸台连接端做了渐变圆弧过渡，没有生硬的直角转折，一方面是降低注塑或者机加工过程中的应力集中风险，避免长期受气压冲击出现根部开裂，另一方面圆弧过渡的外壁也能更好地适配气管的套接深度，凸台顶端的内孔是气流的主通道，孔径根据常规低压气路的通径需求做了匹配，内壁做了光滑处理，减少气流通过时的压损，也避免杂质在孔壁台阶处堆积造成气路堵塞。基座的方形轮廓在设计时特意留足了安装操作空间，两个安装孔的孔距按照通用的安装条标准孔位做了匹配，不需要现场重新打孔定位，现场装配时工人只需要对准槽位卡入，拧上两颗螺钉就能完成固定，比常规的螺纹拧装接头节省至少一半的装配时间。

　　实际使用过程中，这类接头主要承担气源端到末端气动执行元件之间的硬连接过渡，因为基座直接固定在机架上，上部的接头端不需要承受管路的拉扯力，所有的管路载荷都通过安装基座传递到设备机架上，相比悬空的接头，它的抗管路扰动能力要强很多，哪怕设备运行过程中伴随一定幅度的振动，接头和管路的连接位置也不会出现漏气松脱的情况。底部的通槽结构除了方便快速卡装之外，还能在需要调整接头位置的时候，只需要松开紧固螺钉不用完全拧下，就能沿着安装条的方向滑动调整位置，适配不同长度的气管布设需求，不用反复拆装整个接头，现场调试的灵活度很高。

　　从安装边界尺寸来看，方形基座的边长控制在常规气动元件安装的通用尺寸范围内，不会占用过多的安装面板空间，基座的厚度做了加强处理，在拧紧安装螺钉的时候不会出现基座变形的问题，上部凸台的高度刚好满足常规气管的套接深度要求，不会因为凸台过短导致气管插装不到位，也不会因为凸台过长造成周边部件的安装干涉。凸台外壁的光滑度做了工艺要求，没有毛刺或者合模线凸起，套接气管的时候不会划伤气管内壁，保证气管密封的可靠性，长期使用也不会因为气管内壁破损出现慢漏的问题。

　　在气路设计选型的时候，这类集成安装基座的接头特别适合安装空间紧凑、管路排布密集的工位，不需要额外配置接头安装块，单个零件就能完成固定和管路连接两个功能，减少了装配的零件数量，也降低了不同零件拼接带来的密封失效风险。比如在小型装配工位的气路排布上，多个这类接头可以沿着安装条并排固定，每一路气路对应一个执行元件，走线整齐，后期维护排查的时候也能快速对应每一路气路的走向，不会因为管路杂乱出现排查困难的问题。另外基座的平面和安装面完全贴合，安装后不会出现歪斜，上部的凸台保持垂直状态，气管插接后不会出现弯折憋死的情况，保证气路的通畅性。
