12V直流框架式电磁执行器结构设计

　　在小型机电设备的电控锁止、工位切换、轻载推拉动作场景里，低压直流执行器是非常常见的末端执行元件，这款12V供电的框架式执行器，主要面向低压工控、小型智能设备、柜体锁控、自动化终端的动作输出需求，适配12V直流供电场景，和常见车载、工控柜内的低压供电体系直接匹配，不需要额外做电压转换就能直接接入控制回路。从实际使用的角度看，这类执行器的核心作用是通过电磁线圈得电产生的磁推力，带动输出端的挡舌做直线伸缩动作，失电状态下依靠内部复位弹簧带动挡舌回位，实现锁止、阻挡、触发、工位切换的功能，相比气动执行元件，它不需要配套气源管路，接线就能工作，安装部署的灵活性更高，在小型设备、移动设备、无气源配套的场景里适配性更强。

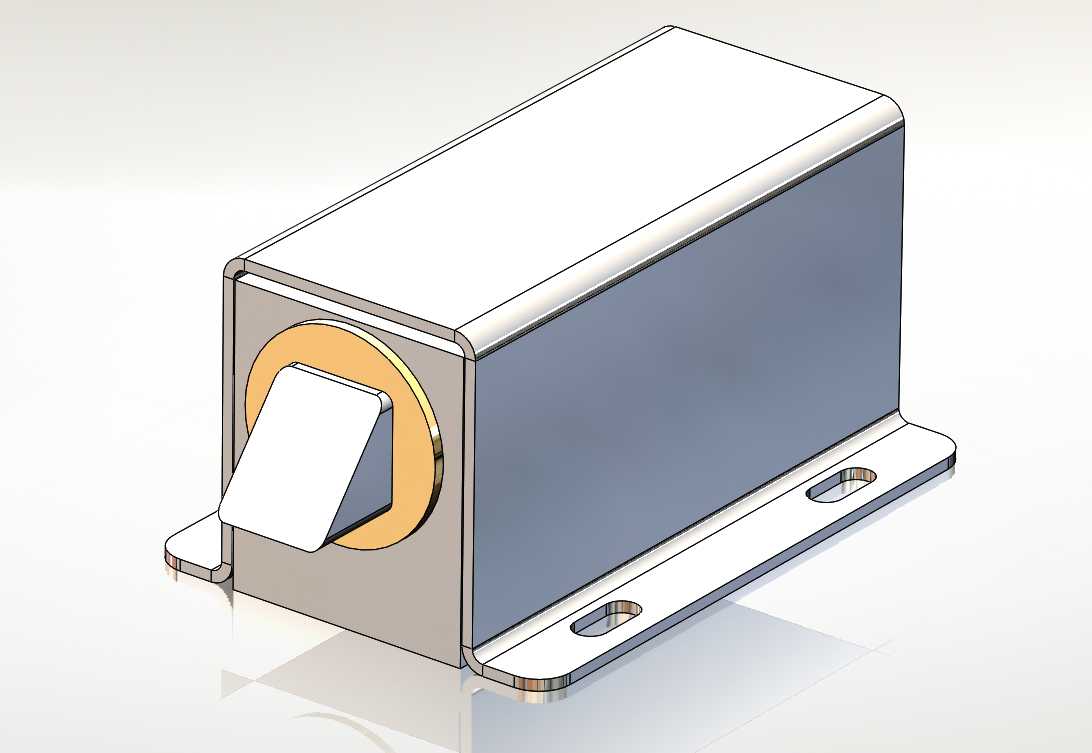

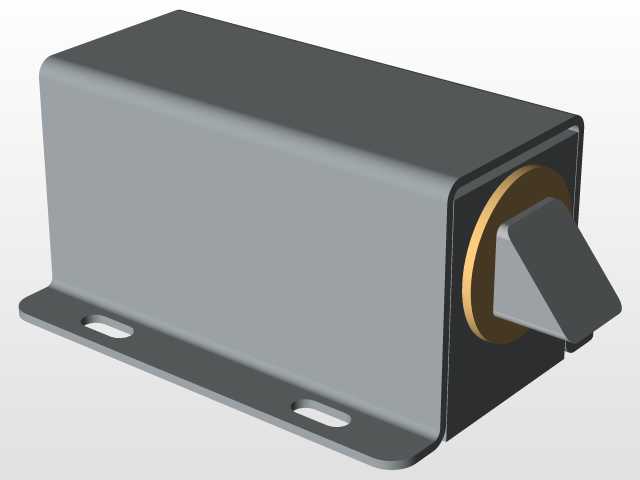

　　设计这款执行器的时候，首先考虑的是安装的通用性，底部做了一体化的L型安装法兰，法兰上开了两个长圆形的安装腰孔，腰孔的设计可以抵消安装孔位的加工误差，安装时不需要严格对准孔位，在一定范围内可以调整安装位置，降低了配套安装面的加工精度要求；壳体采用折边拼接的金属方箱结构，既可以给内部电磁线圈、动铁芯、复位弹簧提供封闭的防护空间，避免粉尘、碎屑进入内部卡滞动铁芯，金属壳体本身也能起到磁屏蔽的作用，减少线圈通电时的磁泄漏，同时提升整体结构的抗形变能力，在安装紧固时不会因为螺栓压紧力导致壳体变形卡滞内部运动部件。输出端的挡舌做了切角导向设计，在锁止对位有轻微偏差的时候，挡舌的斜面可以顺着对位件的边缘滑入锁止位，不会因为硬对位出现卡滞顶死的情况；挡舌根部和动铁芯做了刚性连接，配合前端的黄铜导向衬套，黄铜材质的自润滑特性可以减少动铁芯往复运动的磨损，不需要额外添加润滑脂就能保证长期动作的顺畅性，同时衬套可以约束动铁芯的径向窜动，避免动作过程中出现偏磨、卡滞的问题。

　　从安装边界来看，这款执行器的主体为长方体结构，输出端的伸出方向垂直于安装法兰的安装面，安装时法兰面贴紧设备的安装基板，螺栓穿过腰孔锁紧即可，整体的安装占用空间紧凑，不需要预留太大的周边操作空间，接线端从壳体侧部引出，不会和安装面、周边结构件产生干涉。在实际选型适配的时候，需要注意几个核心边界：首先是供电电压必须匹配12V直流，过压会导致线圈过热烧毁，欠压会导致推力不足无法完成动作；其次是安装时要保证输出挡舌的运动方向和锁止位的对位方向同轴，偏角过大容易导致挡舌受力弯折、卡滞；另外这款执行器属于轻载动作元件，适合推力需求在几十牛以内的轻载锁止、触发场景，不能用来做重载推拉、承重限位的场景，否则会导致内部动铁芯变形、线圈过载。

　　从结构设计的细节上看，壳体的折边做了圆角处理，没有尖锐的飞边棱角，安装操作的时候不会划伤操作人员，也不会刮破周边的线束绝缘层；底部安装法兰和主体壳体做了一体化折弯成型，没有额外的焊接、拼接接缝，整体结构强度更高，长期受振动也不会出现法兰脱落、壳体开裂的问题。输出挡舌采用平板式结构，受力面平整，和被锁止件的接触面积大，锁止状态下的压强小，不会因为局部应力过大刮伤被锁止件的表面，也能保证锁止状态的稳定性，不会因为接触面积小出现滑脱的情况。内部的动铁芯做了表面防锈处理，在潮湿的使用环境下也不会因为锈蚀导致动作卡滞，适配多数室内工控、车载、柜体的使用环境，不需要额外做密封防护就能满足常规使用的防护需求。在三维建模过程中，这类执行器的建模需要重点关注运动行程的干涉检查，要模拟挡舌完全伸出、完全缩回两个极限位置的空间占用，确认在两个极限位置下，挡舌和周边壳体、安装结构、被驱动件都不会产生干涉，同时要预留足够的接线空间，避免线束被运动部件剐蹭破损；另外安装腰孔的尺寸要匹配常用的M3、M4安装螺栓，保证通用安装的适配性，导向衬套的同轴度要和动铁芯的运动轴线保持一致，避免建模时出现同轴度偏差导致实际生产装配后出现卡滞问题。
