卡巴洛骏马造型分体式U盘结构设计

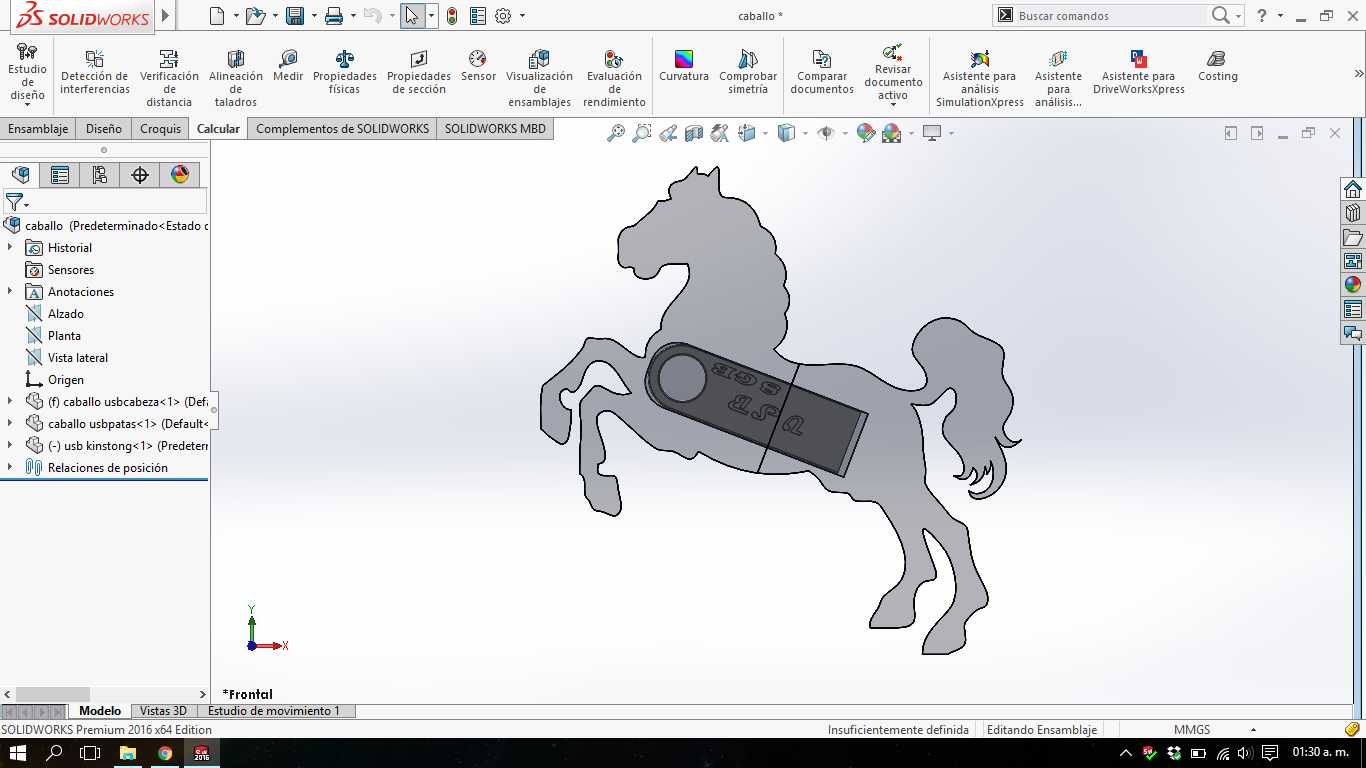

　　这款骏马造型的分体式U盘外壳，在设计阶段首先考虑了日常插拔使用的受力边界，将整体拆分为前后两个独立壳体段，前段对应USB公头的固定基座，后段作为尾盖与内部存储模块的容纳腔，拆分位置选在骏马躯干中部，既保证了造型的完整性，又避开了插拔时的主要受力区域，避免长期使用后拼接处出现开裂、松脱的问题。从实际应用场景来看，这类造型的数码配件既可以作为常规存储设备用于办公文件、工程图纸的便携传输，也可以作为文创周边、纪念礼品搭配定制存储容量使用，相比常规方正造型的U盘，立体骏马造型在桌面摆放时还具备小型装饰摆件的作用，不需要额外搭配挂绳也能快速在一堆办公数码配件中被识别出来。设计过程中针对3D打印成型的工艺特性做了多处细节调整，

　　骏马的扬蹄姿态做了厚度优化，所有凸起的轮廓边缘都做了0.3mm的圆角过渡，既避免打印过程中出现翘边、层间剥离的问题，也能防止日常使用时尖锐边角刮伤衣物或者桌面。壳体的拼接处采用了直插式止口结构，止口配合长度设置为4mm，单边配合间隙控制在0.1mm，既保证拼接后整体造型的对齐精度，不会出现前后段错位影响骏马轮廓的问题，也能让用户插拔尾盖时的阻尼感适中，不会出现过紧难以打开或者过松容易脱落的情况。内部容纳空间按照常规U盘PCBA板的通用尺寸做了限位筋设计，不需要额外打胶就能将存储模块固定在前半段壳体内部，尾盖内部也做了对应的避让槽，避免合盖时挤压到电路板上的贴片元件。外形尺寸方面，整体长度控制在70mm以内，

　　最高处的马首轮廓距离安装平面的高度为38mm，最宽处的马身宽度为12mm，这个尺寸边界既保证了内部有足够空间容纳常规的USB2.0、USB3.0通用存储模块，也不会因为造型过于突出导致相邻USB接口被遮挡，插在台式机机箱或者笔记本侧边接口时，不会影响旁边接口的设备插拔。针对表面处理的适配性，设计时将所有外表面的拔模斜度统一设置为1.5度，不管是采用光固化3D打印做手板验证，还是后续开模做注塑量产，都能顺利脱模，不需要额外做后期的打磨修整就能获得光滑的表面效果，可以直接做喷漆、电镀等表面处理来模拟金属骏马的质感。马的鬃毛、尾巴这些细节轮廓没有做过于细碎的凸起，最小凸起厚度控制在1.2mm以上，既保留了骏马造型的辨识度，

　　也避免了细小结构在日常携带、插拔过程中被碰断，提升了产品的耐用性。在安装边界的考量上，前段壳体的USB接口开口位置严格按照通用USB公头的尺寸标准做了限位，公头伸出壳体的长度为12mm，符合USB接口的通用插拔规范，插入电脑、车载播放器、打印机等带USB母座的设备时，能保证接口完全啮合，不会出现接触不良、识别不到存储设备的问题。壳体的壁厚统一设置为1.5mm，这个厚度既能保证3D打印或者注塑成型时的结构强度，日常放在口袋、包里被挤压也不会出现壳体变形损坏内部电路板的情况，同时也不会因为壁厚过大导致整体重量超标，搭配常规存储模块后的整体重量控制在18g左右，长期插在笔记本接口上也不会因为重量过大导致接口受力变形。
