钻床弧形支撑支架工业结构设计

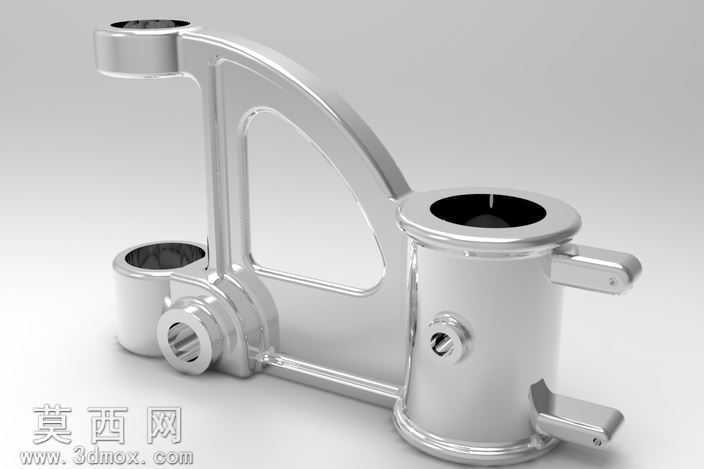

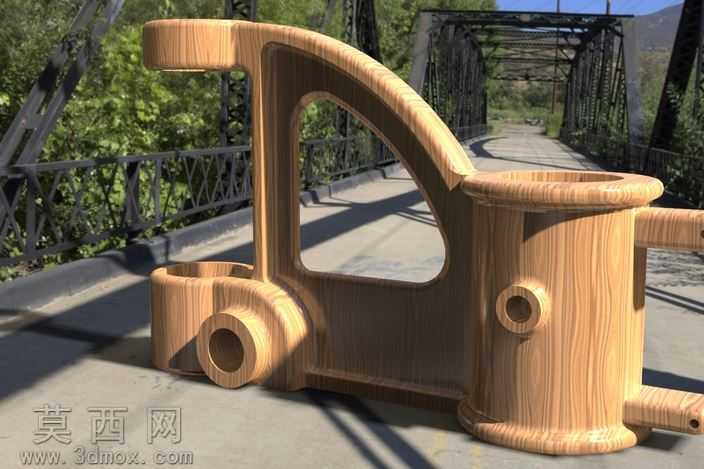

本钻床支架采用三维参数化建模方式完成整体结构设计，建模过程中首先梳理支架的功能定位：作为钻床的核心支撑连接构件，需要同时承担多轴套定位、部件铰接、操作件安装的多重功能，因此建模阶段优先确定三个同轴度要求较高的套筒安装位的空间位置，以主弧形臂作为核心承载结构进行骨架搭建。主弧形臂采用变截面过渡设计，在保证结构刚性的前提下尽可能减少冗余材料，臂身开设三角形减重孔，既降低构件整体重量，又通过三角形结构的力学特性提升臂架的抗扭抗弯性能，避免钻床作业过程中支架产生形变影响加工精度。建模时对三个安装套筒分别做了结构细化：顶部套筒用于钻床主轴导向，内壁预留了轴承安装的台阶位，侧壁设计紧定螺钉安装孔，用于固定导向轴套防止作业时转动；侧方伸出的两个定位凸耳分别用于安装操作手柄与行程限位块，凸耳与主筒体的衔接处做了圆角过渡处理，消除应力集中风险，避免长期受交变载荷出现结构断裂。下方的铰接轴座采用同轴双凸台结构，预留销轴安装孔，用于支架与钻床床身的铰接连接，轴座与主弧形臂的衔接处做了加厚加强筋处理，提升铰接部位的承载能力。材质渲染阶段采用亮面镀铬金属材质，还原机床金属构件的真实表面质感，调整环境反射参数突出金属表面的高光与轮廓细节，清晰呈现各部位的结构衔接关系。设计过程中充分考虑钻床作业的受力特点，所有安装孔位的位置精度、配合面的公差预留都在建模阶段做了参数化约束，保证各部件装配时的同轴度与配合间隙符合机床设计规范，整体结构紧凑，功能集成度高，可直接用于钻床支撑部件的结构参考与装配验证。
