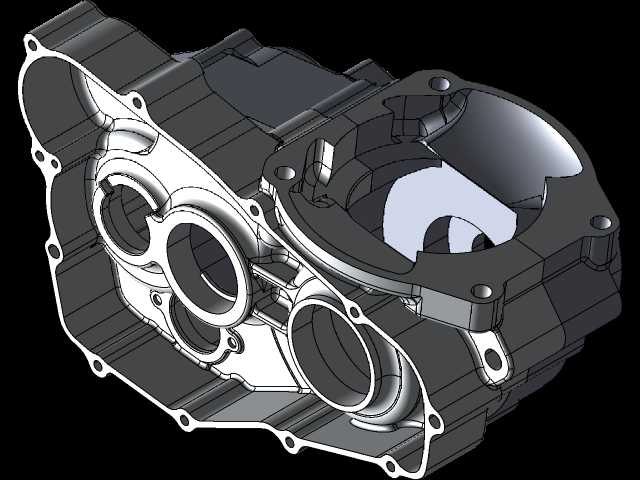

改装CR500项目专用曲轴箱结构设计

　　在越野摩托动力改装的实操场景里，曲轴箱作为内燃机动力输出的核心承载部件，其结构强度、安装匹配度直接决定了改装后动力单元的运行稳定性与极限工况耐受能力。这款适配CR500改装项目的曲轴箱，是针对CR724动力升级需求做的定制化结构设计，区别于原厂量产件的通用化适配逻辑，整个结构围绕大排量动力输出下的载荷分布做了针对性优化。

　　从实际装机的应用场景来看，这类改装曲轴箱主要面向非道路竞技类越野摩托的动力升级需求，要承受比原厂工况高30%以上的燃烧爆发压力，同时还要兼顾原有车架安装位的适配性，避免改装过程中对车架、周边附件做大规模切割改动。设计阶段首先梳理了原厂CR500曲轴箱的薄弱点：原厂箱体在曲轴主轴颈支撑座的筋位布局偏保守，高转速下容易出现支撑座形变，导致曲轴运转同轴度偏差，进而引发轴瓦偏磨、油封渗漏等常见故障。针对这个问题，这款改装箱体在主轴颈支撑区域做了加强筋的交错布局，将燃烧冲击的载荷通过纵横交错的筋位分散到整个箱体壁面，避免应力集中在单个支撑点位。

　　安装边界层面，这款曲轴箱完全沿用了原厂CR500的车架安装孔位坐标，左右箱体合箱后的定位销孔位置、与缸体连接的螺栓孔分布、离合器侧盖与磁电机侧盖的配合止口尺寸都和原厂件保持一致，改装时可以直接替换原厂箱体，不需要额外加工适配。箱体的曲轴腔容积做了微调，比原厂腔体扩大了8%左右，一方面是为了适配加长行程的改装曲轴，另一方面也能优化曲轴箱内的呼吸效率，减少高转速下的曲轴箱窜气阻力，降低动力损耗。润滑油道的布局也做了优化，在原厂主油道的基础上，给连杆大头轴瓦位置增加了一道辅助喷油孔，在高转速工况下可以直接给连杆轴瓦喷射压力润滑油，避免极限工况下的轴瓦干磨问题。

　　从功能特性来看，这款曲轴箱的左右合箱面做了平面度的高精度控制，合箱面的表面粗糙度控制在Ra1.6以内，不需要额外打密封胶就能实现可靠密封，减少了改装过程中密封胶涂抹不当导致的渗漏隐患。箱体上的变速鼓安装位、拨叉轴支撑孔的位置精度都按照竞技级标准做了公差收紧，换挡机构的运行顺畅度比原厂箱体有明显提升，不会出现高转速下换挡卡滞的问题。另外针对改装大排量后离合器传递扭矩增大的需求，离合器安装座的壁厚比原厂增加了2mm，并且在安装座周围增加了三道放射状加强筋，避免大扭矩输出下离合器座开裂的问题。

　　在实际设计过程中，还充分考虑了改装场景下的散热需求，箱体的外表面散热筋的高度比原厂增加了1.5mm，筋位间距做了优化，在不增加箱体整体重量的前提下，提升了箱体的散热面积，长时间全负荷工况下，箱体内的机油温度比使用原厂箱体时低5-7℃，有效延缓了机油性能衰减，提升了动力单元的持续运行稳定性。箱体上的各传感器安装位也做了预留，既可以适配原厂的转速传感器、油温传感器安装，也能满足改装后加装额外监测传感器的需求，不需要后期在箱体上额外钻孔攻丝，破坏箱体结构强度。

　　从装机验证的实际反馈来看，这款曲轴箱在持续高转速、大负荷的越野竞技场景下，没有出现箱体形变、渗漏、开裂等问题，各配合部位的运行间隙都能保持在设计公差范围内，和改装后的CR724动力组件匹配度很高，既保留了原厂车架的安装便利性，又解决了原厂箱体无法承受大动力输出的短板，是越野摩托动力改装中非常核心的结构承载部件。
