Izh Jupiter摩托发动机进气歧管结构

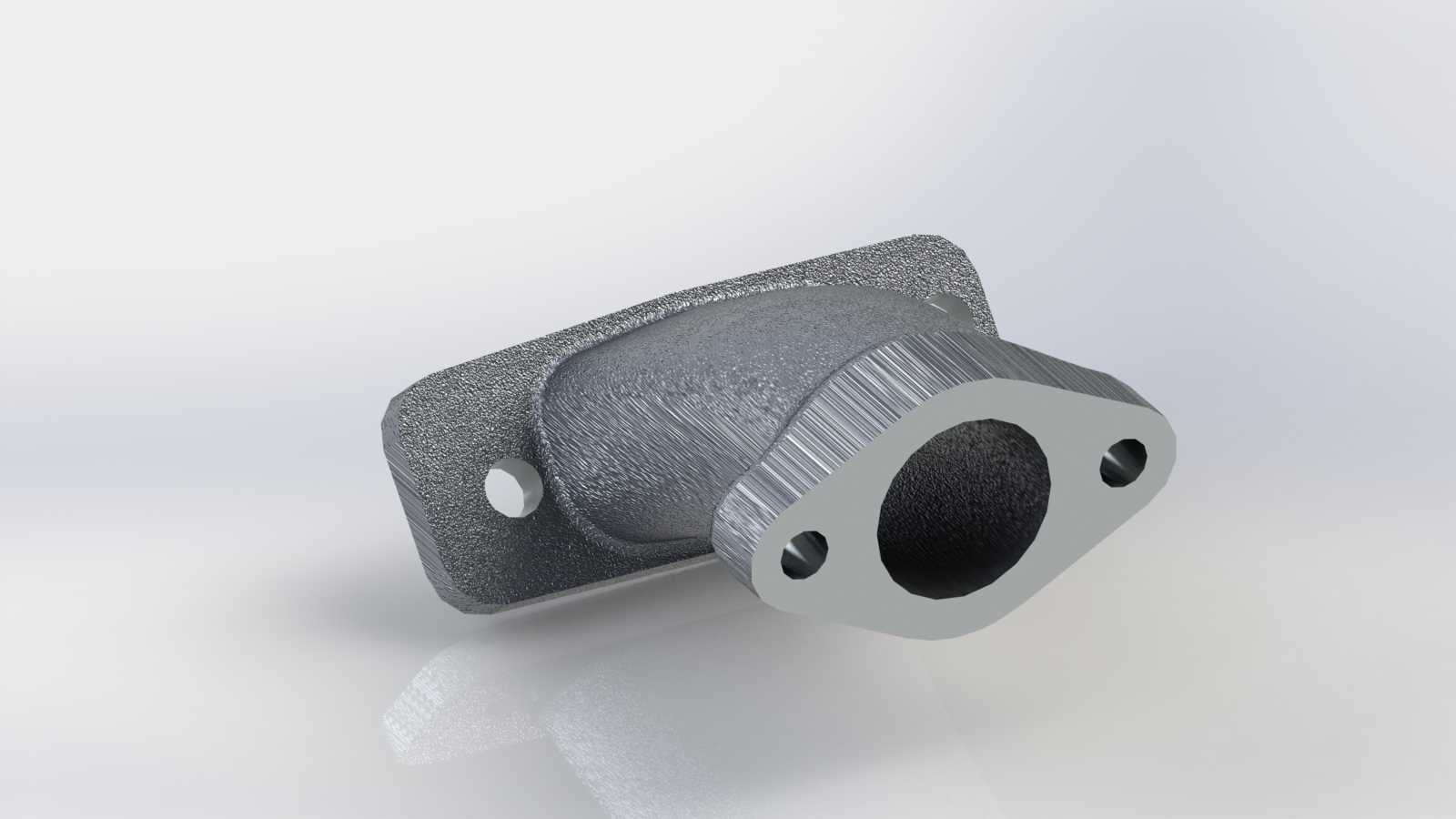

　　做摩托动力系统配套结构设计快十二年，经手的进排气歧管改型少说有三四十款，这次拆解复刻的Izh Jupiter歧管结构，是早年二冲程跨骑车型里非常经典的无阀式进气连接方案，和现在带节气阀、喷油嘴座的电喷歧管逻辑完全不一样，整个构件的核心作用就是连通化油器安装位与气缸体进气道，在不集成阀门、模具嵌件的前提下，保证混合气流通的顺畅性与安装定位的可靠性。

　　先讲实际装车的应用场景，这款歧管适配的是经典双缸二冲程摩托的进气端布局，安装位置在气缸体侧方的进气法兰面与化油器输出端之间，日常工况要持续承受发动机工作带来的高频振动，同时要耐受进气过程中混合气里的微量燃油侵蚀，以及发动机缸体传导过来的持续高温，所以整个构件的壁厚设计做了梯度变化：和缸体连接的法兰端壁厚做到4.5mm，避免长期振动下法兰面开裂；中间弯折的流道段壁厚控制在3mm，既保证整体刚性，又不会因为壁厚过大增加不必要的重量，抬升动力系统的整体簧下质量。

　　从功能特性上看，这款歧管没有集成进气阀片、定位嵌件这些额外结构，整个流道是等曲率渐变的弯管结构，弯折角度做了32度的偏移设计，刚好能避让开缸体侧面的散热鳍片与车架固定吊耳，不会出现安装干涉。两端的法兰面都做了铣平加工要求，平面度公差控制在0.05mm以内，安装时配合耐油石棉垫就能实现端面密封，不需要额外打密封胶，后期维护拆解也更方便。和缸体连接的法兰上开了两个M6的螺栓过孔，孔位中心距是42mm，和原厂缸体进气位的安装孔完全匹配，螺栓穿入后能实现紧固定位，不会因为长期振动出现松旷移位；另一端的连接法兰是对接化油器的接口，内径做了28mm的标准尺寸，适配同排量车型常用的柱塞式化油器安装位，接口外缘做了1mm的倒角，方便安装时套入密封胶圈，避免装配时割坏胶圈造成漏气。

　　设计思路上完全是围绕二冲程发动机的进气特性来的，整个流道内壁没有做多余的凸起或者变径结构，从进气端到出气端的通径保持一致，减少混合气流动的阻力，避免因为流道突变造成的进气紊流，影响发动机的充气效率。弯管部分的曲率半径做了1.2倍通径的设计，这个数值是经过多轮台架试验验证的，既不会因为曲率过小造成流道弯折处的气流流速损失，也不会因为曲率过大导致整个歧管的外廓尺寸超标，挤占发动机舱的安装空间。构件侧面预留的一个小凸台，是用来固定发动机通气管的卡接位，不需要额外做支架焊接，一体铸造成型后只需要简单打磨就能使用，减少了后续的加工工序。

　　安装边界这块要特别注意，整个歧管装车后，外廓距离最近的车架立管间隙有12mm，距离缸体散热鳍片的间隙有8mm，即使在发动机最大工况下产生热膨胀，也不会和周边构件发生摩擦碰撞。安装时的拧紧力矩要控制在8-10N·m，不能用力过大造成法兰变形，否则会出现端面密封失效漏气的问题，导致发动机怠速不稳、动力输出下降。整个构件的材质采用压铸铝合金，表面做喷丸处理，既提升了表面的抗腐蚀能力，又能消除铸造过程中产生的内应力，避免长期使用过程中出现变形开裂。

　　很多刚接触摩托改装的设计师做这类歧管的时候，容易犯的错误就是一味追求流道的顺滑，把弯折角度做的过小，结果装车的时候和周边部件干涉，或者把法兰壁厚做的太薄，几千公里下来就出现法兰断裂的问题。这款原厂结构的设计，其实是在安装空间、结构强度、进气效率三者之间找了非常好的平衡点，没有多余的花哨结构，每个尺寸、每个壁厚都是经过几十年实际使用验证的，哪怕是现在做复古摩托的改装复刻，照着这个结构参数做，装车后的匹配度也完全能达到原厂的使用要求，不需要反复调整适配。
