摩托车发动机簧片阀进气控制组件结构

　　该组件为二冲程摩托车发动机进气系统的核心控制部件，主要应用于中小排量跨骑车型的曲轴箱进气回路，安装在化油器与曲轴箱进气道之间的衔接位置，承担进气单向导通、阻断曲轴箱内混合气反喷的核心功能，直接影响发动机低速扭矩输出与高速工况的进气效率。从实际装车场景来看，这类簧片阀组件需要长期承受曲轴箱内往复脉冲压力的冲击，工作过程中会伴随高频的振动与温度交变，因此结构设计上优先考虑连接可靠性与密封性能，避免长期使用后出现连接松动、密封面漏气导致的动力衰减问题。

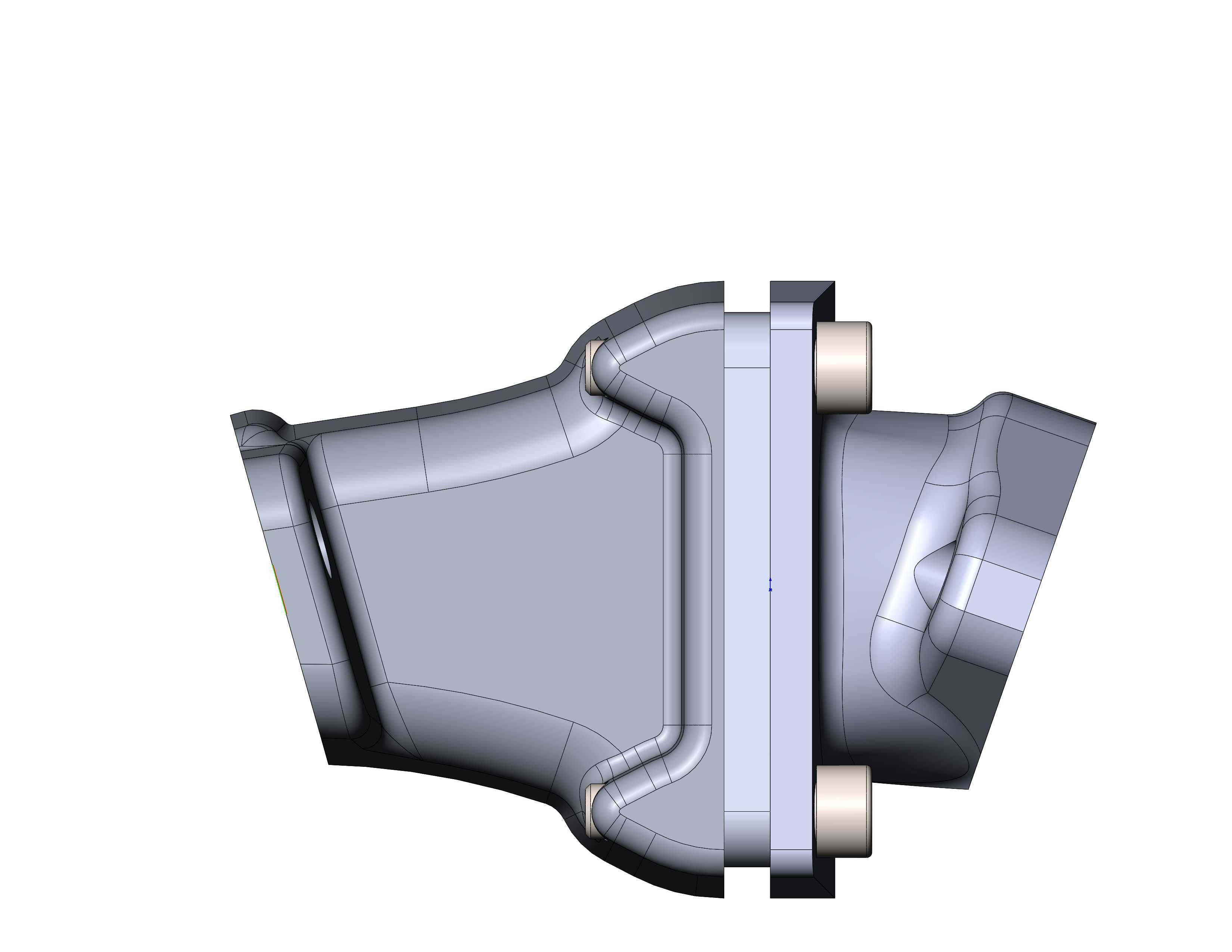

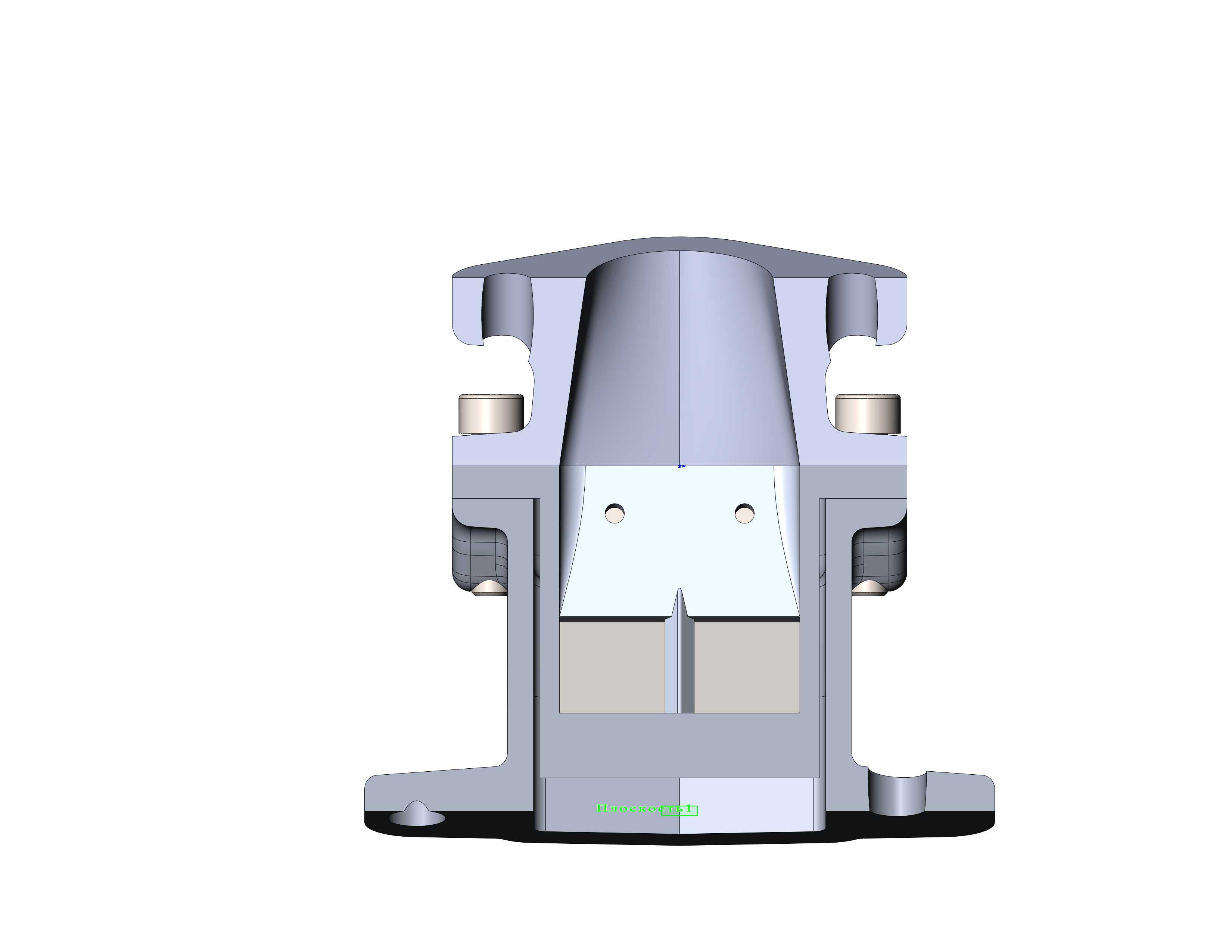

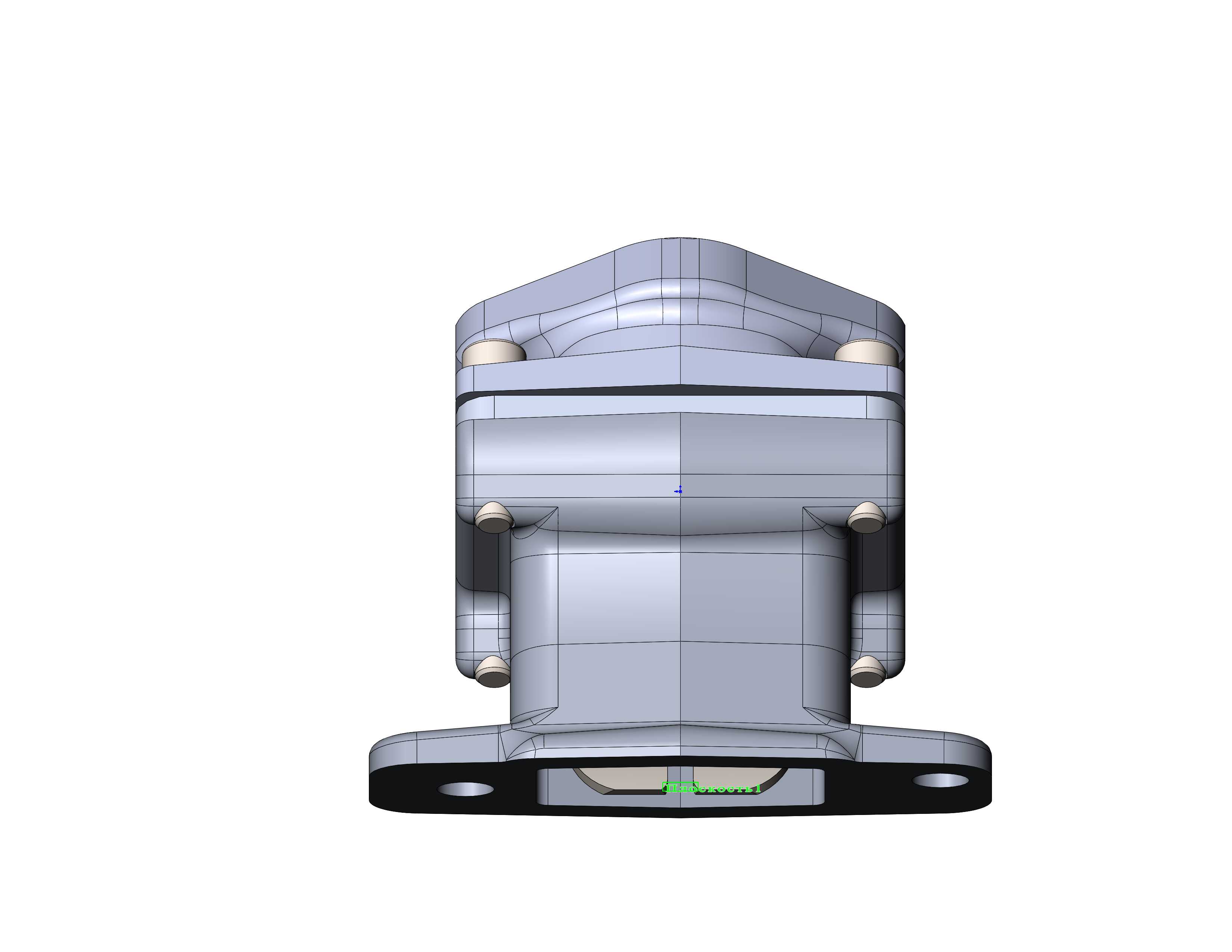

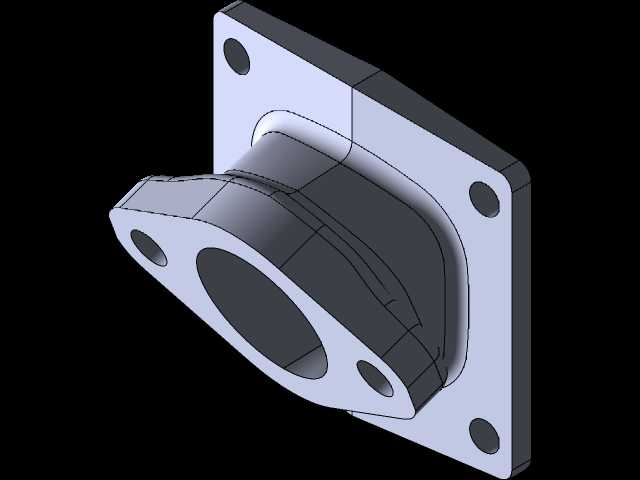

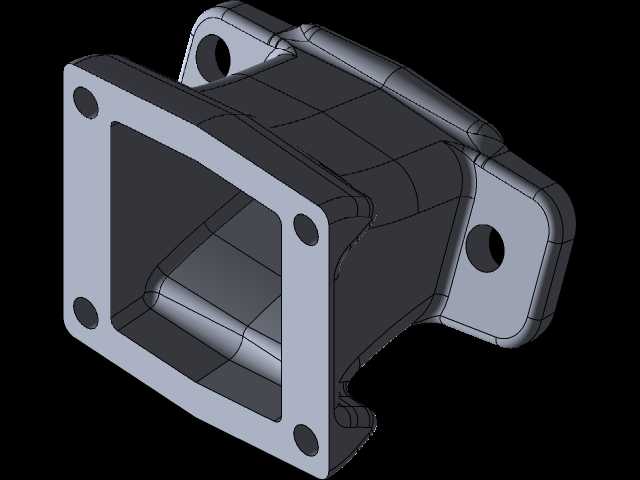

　　从结构设计逻辑来看，主体阀座采用一体化压铸成型的腔体结构，进气端为带定位凸台的圆形法兰接口，接口内径匹配对应排量发动机的进气流量需求，法兰端面预留密封胶圈安装槽，装车时配合耐油橡胶圈实现与化油器出气端的端面密封，防止负压状态下外界空气未经化油器直接渗入曲轴箱，造成混合气浓度异常。阀座的安装侧为方形法兰基座，三个角位预留贯通的螺栓安装孔，孔位内嵌金属衬套，避免螺栓锁紧时压铸铝材质的基座出现压溃变形，三个安装孔的位置度公差控制在0.1mm以内，保证装车时能与曲轴箱进气道的安装螺孔精准对位，不需要额外修配即可完成装配。

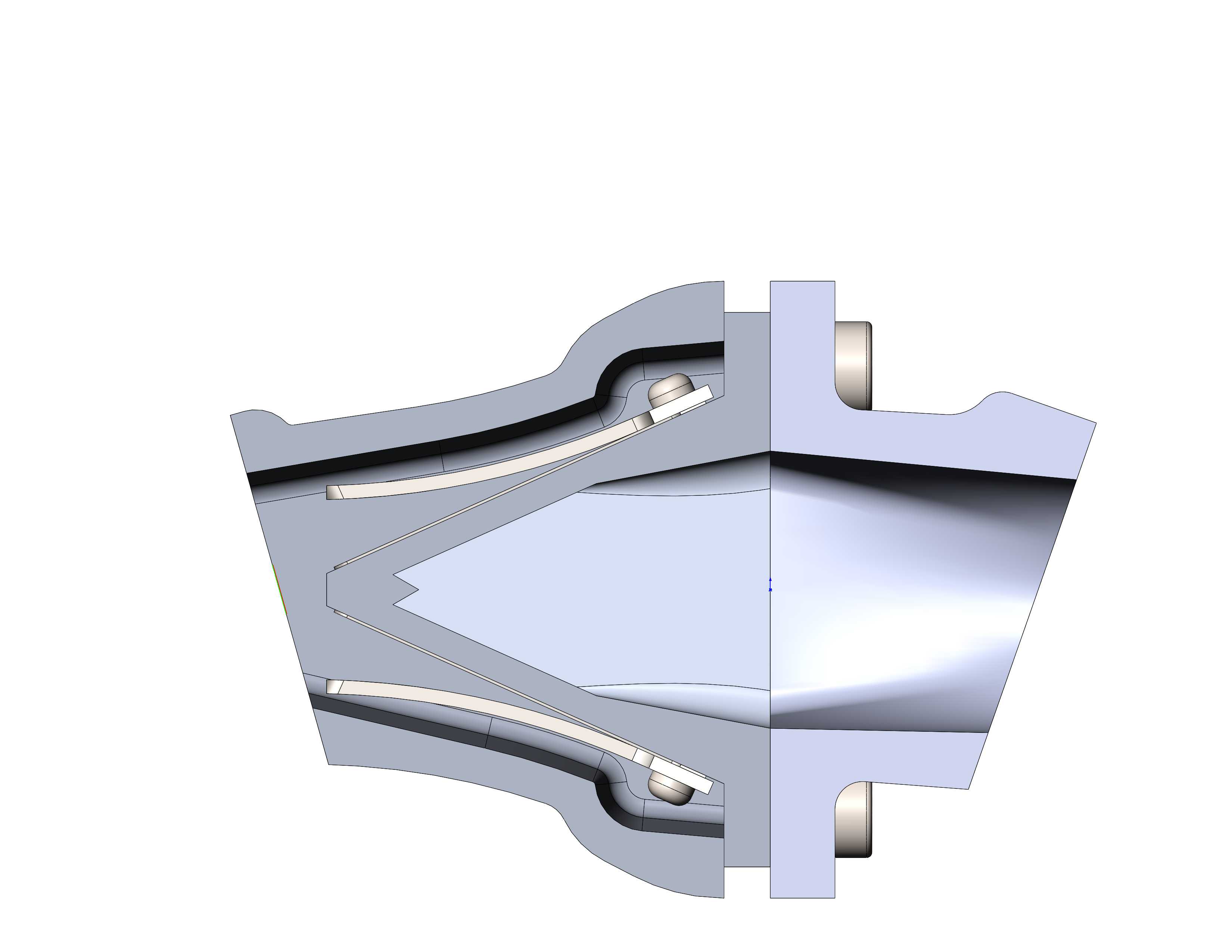

　　腔体内部为平滑过渡的流道设计，从圆形进气口到方形阀片安装面的流道截面采用渐变式结构，尽可能降低进气过程中的气流阻力，减少进气涡流的产生，让混合气能够更顺畅地通过阀片进入曲轴箱。阀片限位结构集成在阀座腔体的出气侧，采用阶梯式挡边设计，既能够限制簧片开启的最大升程，避免簧片开启过大产生塑性变形，又能在簧片关闭时提供平整的贴合面，保证关闭状态下的密封性能，阻断曲轴箱压缩阶段的混合气反向倒流。

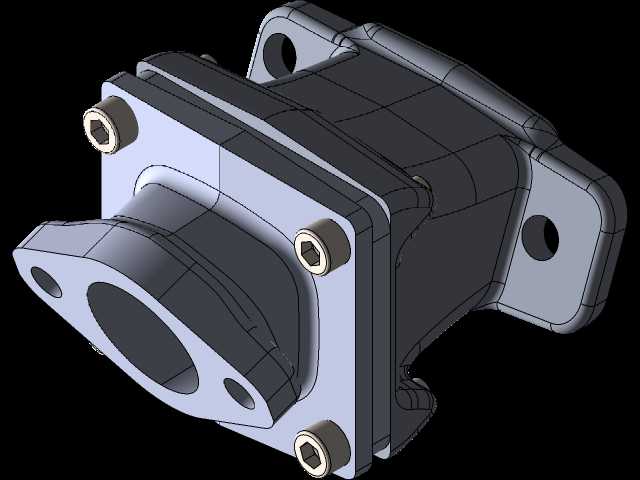

　　连接紧固件采用内六角圆柱头螺栓，配合平垫与自锁螺母实现阀盖与阀座的锁紧，螺栓的分布位置避开内部流道区域，沿阀座密封面的外侧均匀排布，保证密封面的压紧力均匀分布，不会出现局部压紧力不足导致的漏气问题。阀盖与阀座的贴合面经过精铣加工，平面度控制在0.05mm以内，配合密封垫片实现两层结构之间的静态密封，整个组件装配完成后，外部没有突出的尖锐结构，能够适配发动机舱内紧凑的安装空间，不会与周边的车架、线束、油管等部件产生运动干涉。

　　从安装边界来看，组件整体的外轮廓尺寸适配对应车型发动机的预留安装空间，进气法兰的中心高度与化油器安装位的中心高度保持一致，装车时不需要额外调整进气管道的角度，方形安装基座的侧边距离发动机箱体的加强筋预留至少5mm的间隙，避免发动机工作过程中振动产生的部件碰撞。三个安装螺栓的锁紧力矩设定在8-10N·m，既能够保证密封面的压紧力足够，又不会因为力矩过大导致压铸铝基座出现裂纹。在实际维修场景中，这类组件的拆装不需要专用工具，使用常规内六角扳手即可完成拆解与装配，方便售后环节对簧片进行检查与更换，降低维护成本。

　　在性能匹配层面，该结构的流道设计适配RD350排量级别的发动机进气需求，在发动机转速从怠速到最高转速的全区间内，簧片的开启频率能够跟随进气脉冲的频率同步变化，低速工况下簧片开度小，进气流速更高，能够提升混合气的雾化效果，改善低速响应性；高速工况下簧片开度达到设计最大值，保证足够的进气流通面积，满足高转速下的进气量需求，避免出现进气不足导致的功率下降。整个组件的外部结构做了圆角过渡处理，没有应力集中的尖角位置，能够承受长期振动工况下的疲劳载荷，降低结构开裂的失效风险。
