IZH Jupiter摩托车弯型进气连接管结构

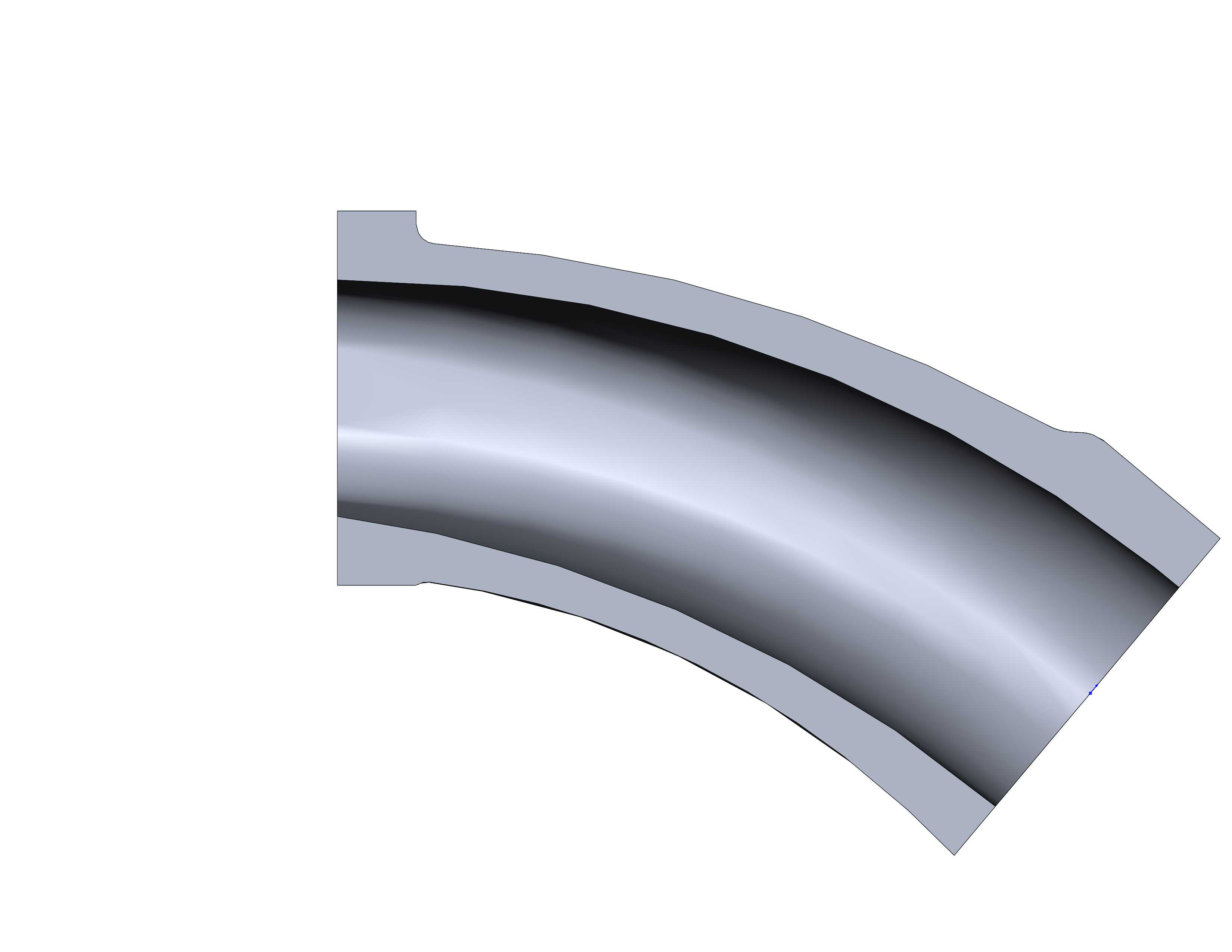

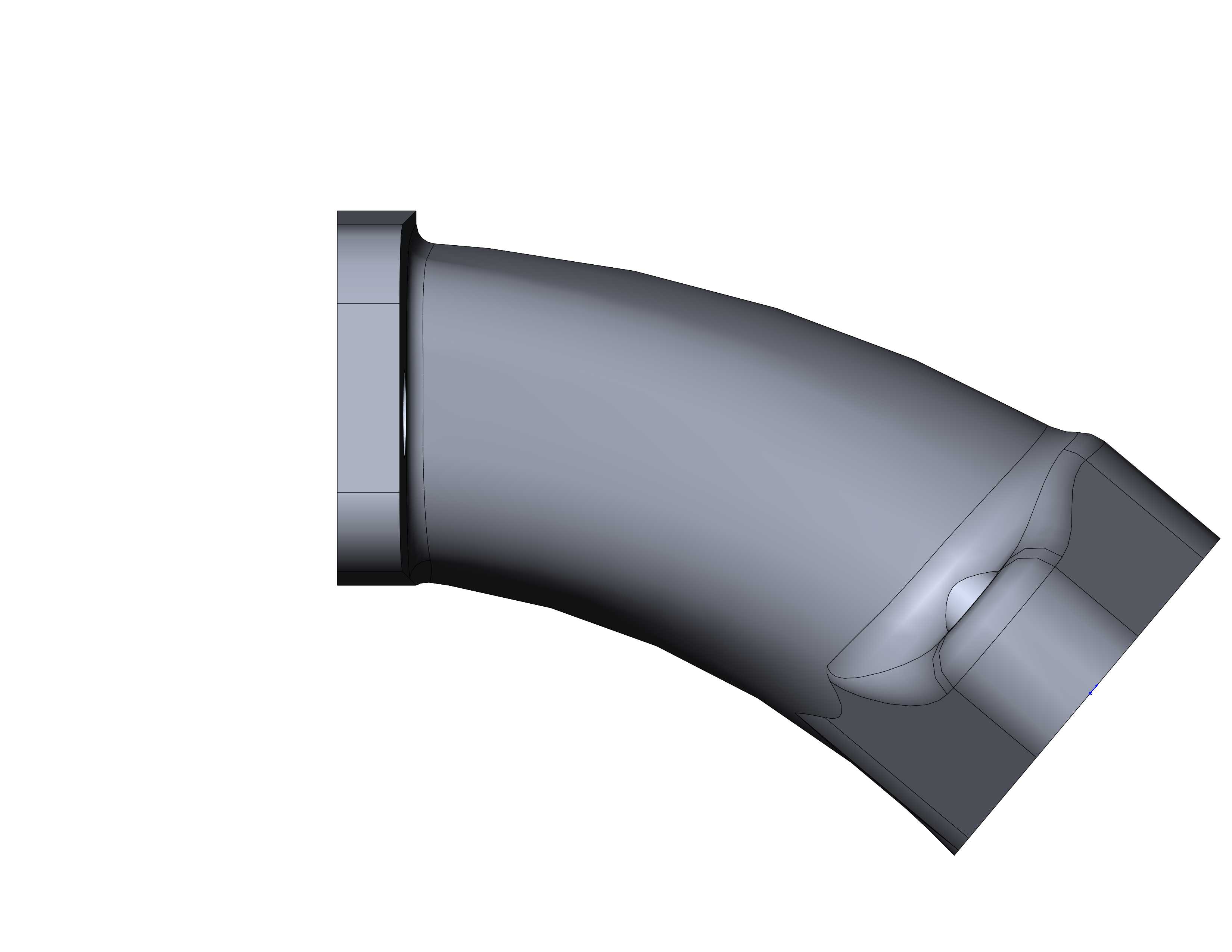

　　这类弯型进气连接构件，主要适配小排量单缸动力单元的进气通路布局，常见于复古摩托、通用小型动力设备的进气系统改造与原厂替换场景，核心作用是连通化油器或节气门体与气缸盖进气道，为可燃混合气或者过滤后的新鲜空气提供顺畅的导通路径，同时抵消动力单元运行时的小幅振动位移，避免硬连接带来的密封面应力开裂问题。从结构设计逻辑来看，整体采用90度以内的缓弯流道构型，没有出现直角转折的突变结构，流道内壁全程保持顺滑过渡，能够最大程度降低进气过程中的气流阻力，减少进气涡流带来的充气效率损失，这一点对于小排量动力单元的低转速扭矩输出表现影响十分明显，设计阶段特意将弯管的曲率半径控制在流道通径的1.5倍以上，避免气流在弯段出现流速分层的问题。

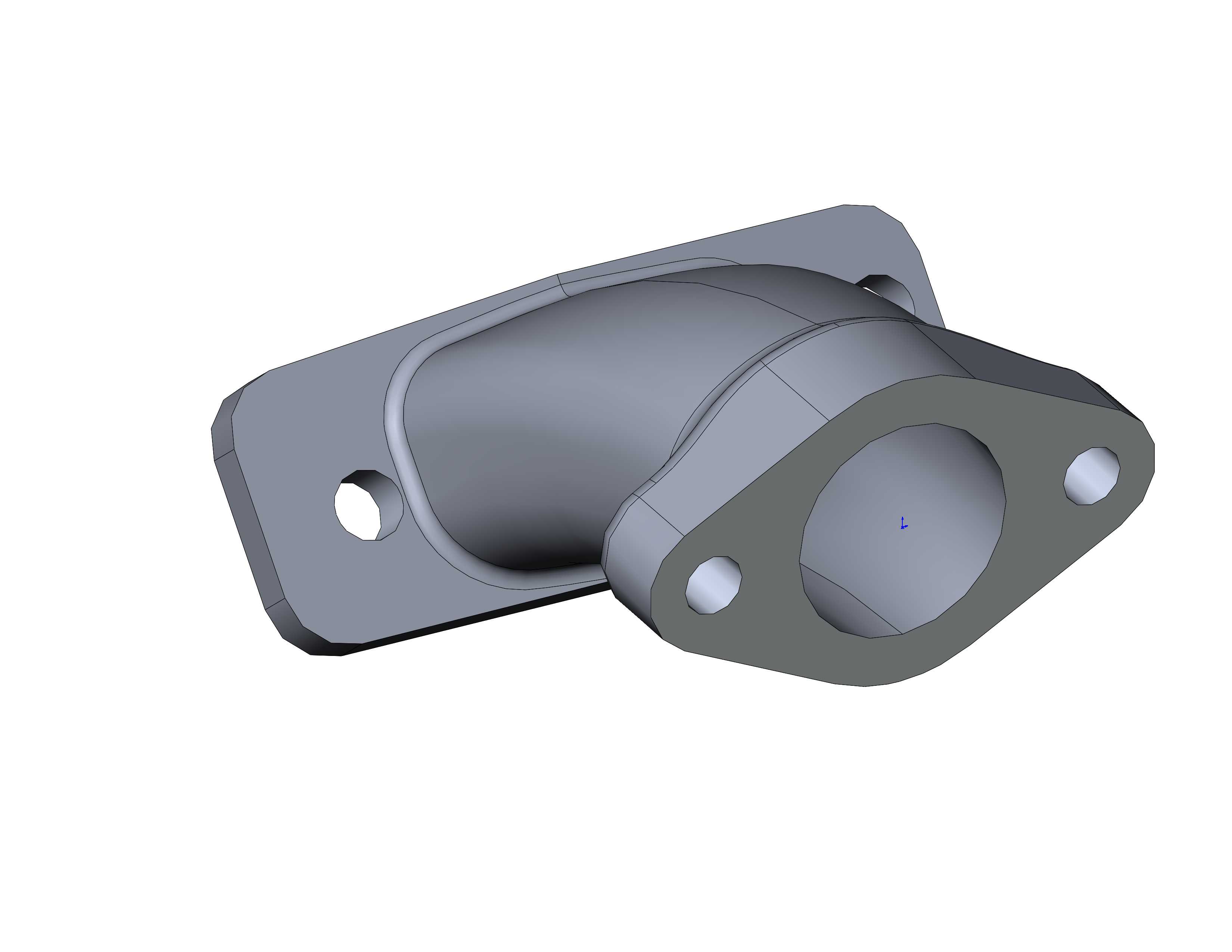

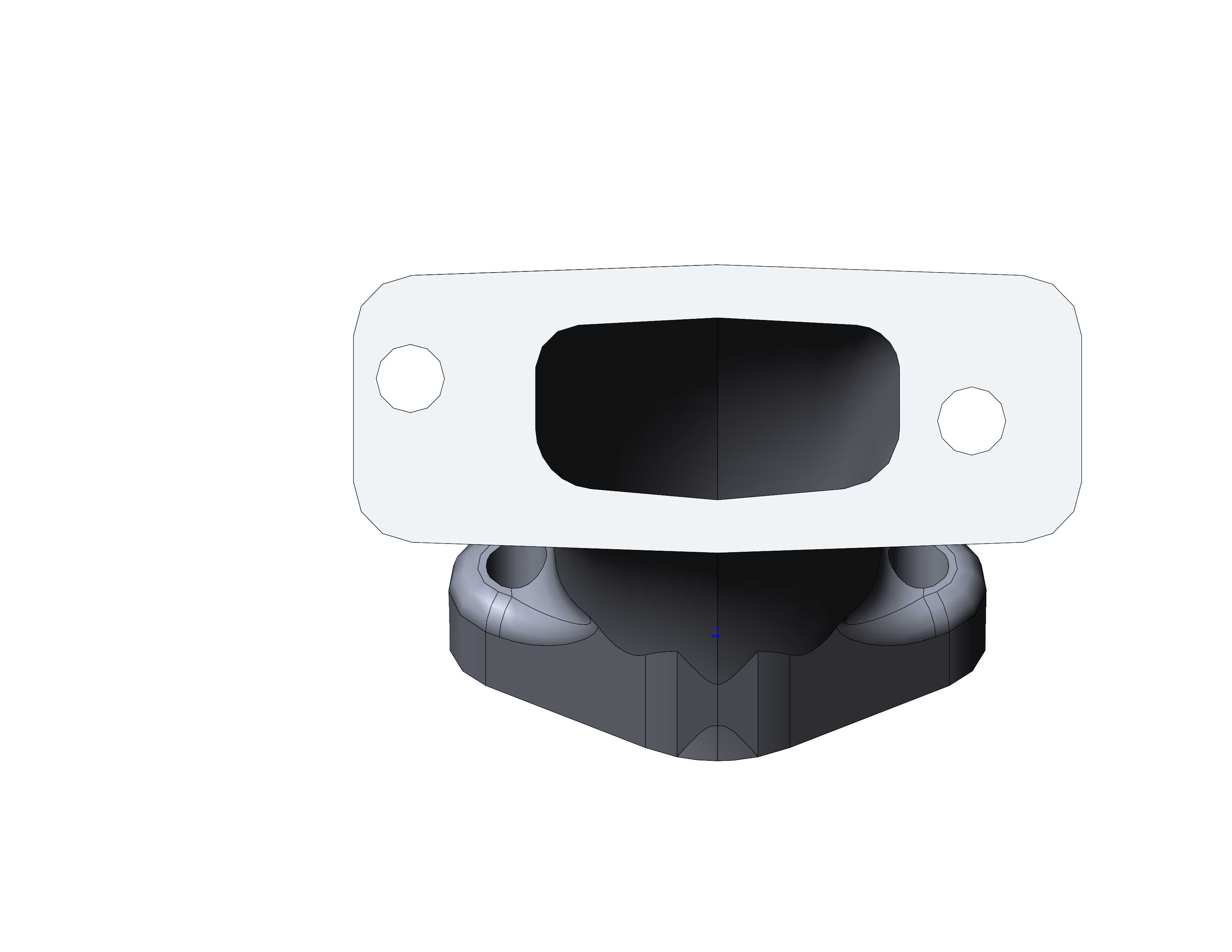

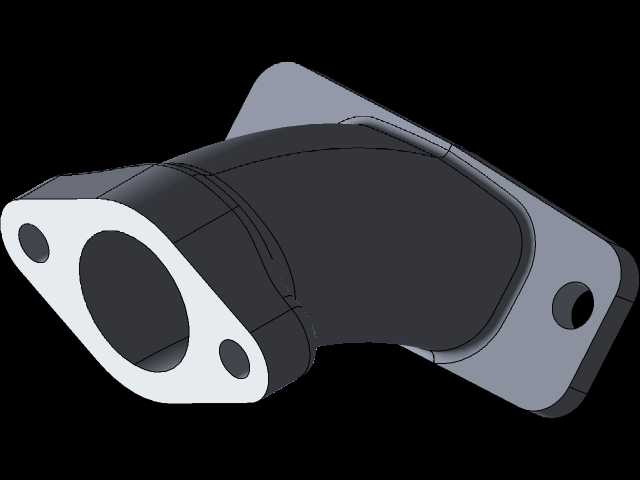

　　两端的连接法兰采用一体化压铸成型的结构思路，没有额外拼接焊缝，既减少了漏气风险点，也能提升整体构件的结构强度，法兰面上的安装孔位采用对称式布局，每个法兰面设置两个定位安装孔，孔位周边做了局部加厚处理，能够分散螺栓锁紧时的压应力，避免长期使用后法兰面出现翘曲变形导致密封失效。安装边界方面，进气端法兰的密封面为平面结构，适配常规的纸质密封垫片或者O型圈密封方案，出气端法兰的密封面带有定位止口，安装时可以直接卡入气缸盖的进气端口定位槽内，不需要额外做对位调整，能够降低现场装配的对位难度，两个法兰面的中心距经过精准校核，刚好匹配对应动力单元的安装空间，不会和周边的缸头散热片、车架固定支架产生运动干涉。流道的通径尺寸全程保持一致，

　　没有出现截面突变，能够保证进气气流的流速稳定，配合两端法兰的密封结构，可以在-20℃到120℃的工作温度区间内保持可靠的密封性能，不会因为发动机舱的温度变化出现密封件老化失效的问题。构件的主体壁厚控制在3mm左右，既能够满足进气负压下的结构强度要求，不会因为节气门快速开关产生的负压脉冲出现管壁吸瘪变形，也不会因为壁厚过大导致整体重量过高，增加动力单元的上部负载。法兰面的安装孔采用沉孔设计，螺栓锁紧后螺栓头部不会突出法兰表面，能够避免和周边的线束、管路产生刮蹭，同时沉孔的深度刚好匹配标准六角螺栓的头部高度，锁紧后螺栓的压紧力可以均匀作用在法兰密封面上，不会出现偏压导致的密封垫片压溃问题。在实际装车应用中，

　　这类弯型进气管还能够根据周边布局调整安装角度，两端法兰的连接位预留了小幅的角度调整余量，不需要额外制作转接垫片就可以适配不同布局的空滤安装位置，对于改装场景的适配性更强。设计阶段还考虑了长期使用的积碳耐受问题，内壁光滑的表面不容易附着油雾与积碳，长期使用后不会因为积碳堆积导致流道通径变小，能够维持稳定的进气效率，减少日常维护的清理频次。构件的外部轮廓做了圆角过渡处理，没有尖锐的棱角，在装配和维护过程中不会划伤操作人员的手部，也不会刮破周边的橡胶管路或者线束绝缘层，整体结构兼顾了性能表现、安装便利性与长期使用的可靠性，完全满足小型动力单元进气系统的使用要求。
