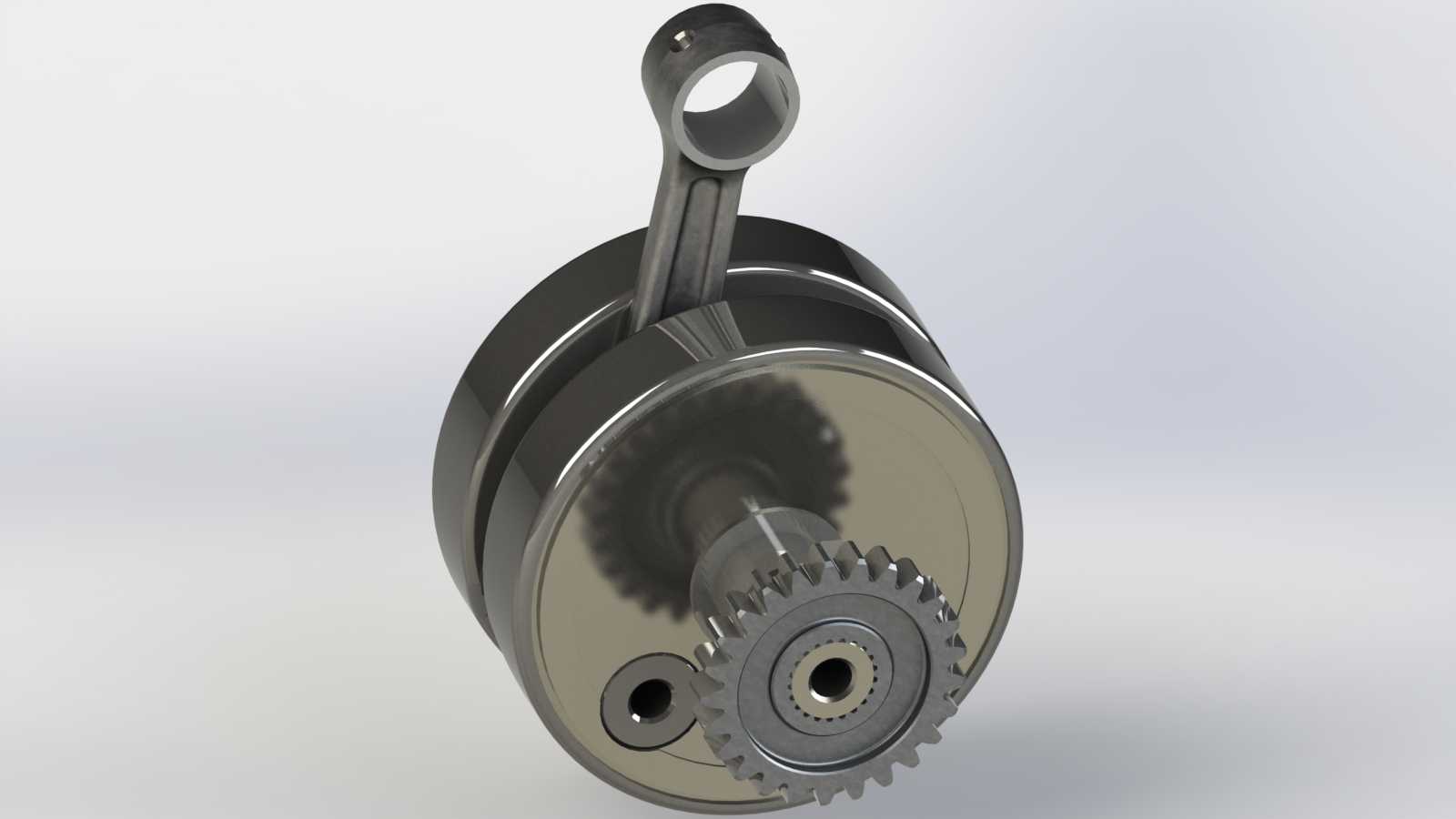

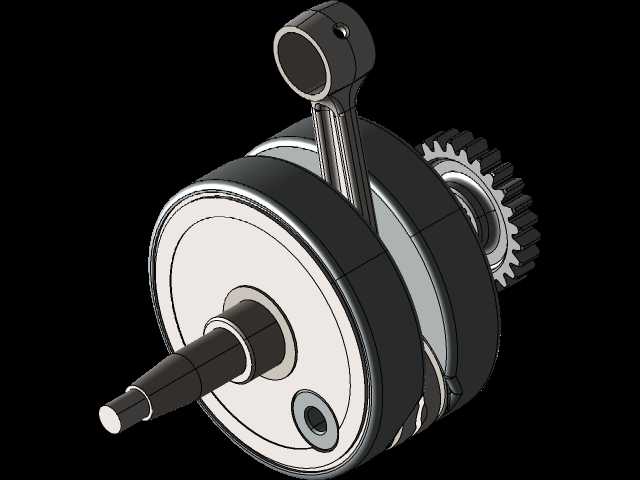

本田CR500摩托车曲轴连杆组件结构

　　这套曲轴连杆组件是单缸大排量越野摩托车动力输出端的核心承载部件，对应本田CR500机型的动力传递需求，在实际装车场景中，直接承接活塞往复运动的动能转换，将燃烧做功产生的直线推力通过连杆摆角转化为曲轴的旋转扭矩，最终把动力输出给离合器与变速机构，驱动车辆行进。从结构设计逻辑来看，组件采用整体式曲柄销压合结构，左右两个曲柄配重块采用高密度锻钢材质加工，配重轮廓经过动平衡校准，能够抵消单缸发动机大排量做功时产生的一阶、二阶往复惯性力，避免高转速工况下发动机出现异常振动，降低缸体、轴承等周边部件的疲劳损耗。连杆部分采用分体式滚针轴承结构，小头端通过活塞销与活塞连接，内孔镶嵌铜基衬套，能够承受活塞往复运动带来的高频冲击载荷，

　　衬套表面的储油槽可以在运转过程中留存润滑油，形成稳定油膜降低摩擦损耗；大头端包裹曲柄销，配合滚针轴承实现连杆绕曲柄销的顺畅摆动，轴承滚针的精度等级直接决定了高转速下连杆的摆动稳定性，设计时对滚针的直径公差、圆柱度都有严格要求，避免运转过程中出现卡滞或异常磨损。曲轴输出端集成的正时齿轮，与配气机构的凸轮轴齿轮啮合，精准控制进排气门的开闭时机，齿轮的齿形采用渐开线设计，啮合间隙控制在合理区间，既保证传动精度，又能预留热膨胀余量，避免高温工况下齿轮啮合出现卡滞。安装边界方面，组件的轴向定位依靠曲轴箱体两侧的主轴承座实现，左右曲柄的轴颈直径与主轴承内圈过盈配合，装配时需要控制压装力在工艺要求范围内，避免轴颈变形影响旋转精度；

　　曲柄配重块的旋转外轮廓与曲轴箱体内壁的间隙经过严格核算，既保证运转过程中不会出现碰擦，又能尽可能压缩曲轴箱的整体体积，适配越野摩托车紧凑的动力舱布局。在实际维修与改装场景中，这套组件的建模精度直接决定了装配模拟的准确性，建模过程中还原了连杆杆身的工字型截面结构，该结构能够在保证连杆结构强度的前提下尽可能降低自身重量，减少往复运动的惯性力；曲柄配重块上的减重孔位置、深度都与实物一致，这些减重孔同时也是动平衡校准的调整位，生产过程中通过在孔内增减配重或者去除材料，将整个曲轴组件的动平衡量控制在允许范围内。输出轴端的花键结构用于连接初级驱动齿轮，花键的模数、齿形都经过参数化建模，能够直接用于装配干涉检查，模拟离合器从动毂与曲轴的配合状态，

　　避免装配时出现花键错位、配合间隙过大等问题。组件上的润滑油道设计也在模型中做了还原，曲柄销内部的油孔与连杆大头的油槽连通，发动机工作时，机油泵泵出的压力机油通过曲轴箱油道进入曲轴轴颈，再通过内部油道输送到曲柄销位置，润滑连杆大头轴承，最终飞溅到连杆小头衬套与活塞销位置，形成完整的润滑回路，保证高负荷工况下各摩擦副不会出现干磨。对于越野摩托车而言，曲轴组件的可靠性直接决定了发动机的极限使用寿命，尤其是CR500这类大排量两冲程机型，做功时的爆发压力远高于普通小排量机型，因此设计时对曲柄的圆角过渡、连杆的应力集中位置都做了强化处理，模型中还原了曲柄轴颈与配重块连接位置的圆角结构，该圆角能够有效分散应力，避免高负荷下出现曲柄断裂的故障。在三维建模过程中，各部件的配合公差都按照实际生产要求做了参数化设置，能够直接用于工程图导出、运动仿真分析，通过运动仿真可以模拟不同转速下曲轴组件的惯性力变化，验证配重设计的合理性，也可以用于装配工艺的模拟，验证压装顺序、工装夹具的适配性，减少实际生产装配过程中的试错成本。
