房车配套簧片阀壳体精密结构设计

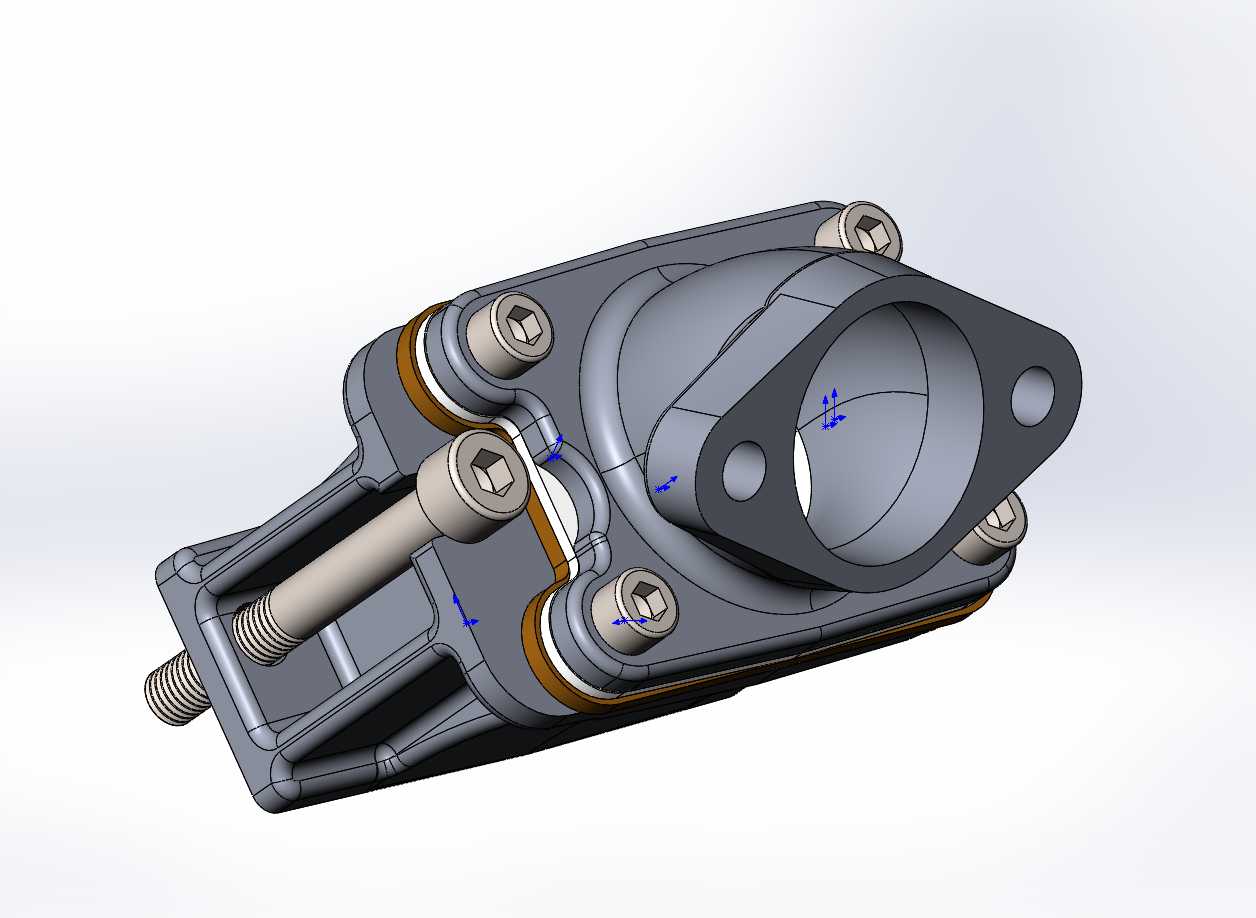

　　这款簧片阀壳体主要配套小型旅居房车的供气通路系统，安装在发动机进气歧管与混合气输出端的衔接位置，核心作用是为单向导气的簧片阀组提供稳定的安装承载基础，同时保证气路通断过程中的密封可靠性，避免混合气倒灌影响动力输出稳定性。从实际装车场景来看，这类阀件长期处于舱内带油污、温差波动大的工作环境，壳体本身需要兼顾结构强度与装配便捷性，日常维护时不需要整体拆解周边管路，仅松开周圈紧固件即可更换内部簧片组件，大幅降低售后维保的操作难度。

　　设计过程中首先考虑的是安装边界的适配性，壳体对接法兰面采用双安装孔耳式结构，孔位中心距与配套歧管的预装孔完全匹配，法兰端面预留了密封垫片的安装槽位，装配时垫片不会因为螺栓压紧力出现偏移错位，能保证0.3MPa以内的工作气压下无泄漏。壳体主体的腔体轮廓完全贴合内部簧片的开合行程，没有多余的冗余空间，既可以减少气路内的无效余腔，降低气流扰动带来的动力损耗，也能避免簧片在高频开合过程中触碰壳体内壁出现磨损，延长阀片的使用寿命。

　　周圈的紧固件采用内六角螺栓配合密封垫圈的组合，螺栓的沉孔深度经过精确计算，拧紧后螺栓端面不会突出壳体上表面，避免和周边布置的线束、管路产生干涉。壳体侧面的导向柱结构和相邻的支架定位孔对应，装配时可以先通过导向柱完成预定位，再逐个拧紧螺栓，不需要人工反复调整对位，能有效提升总装线的装配效率。壳体下部的镂空加强筋结构是设计中的细节考量，在不降低整体结构刚性的前提下，尽可能削减了壳体的实体壁厚，既降低了零件自重，也能减少压铸成型过程中的材料收缩变形，提升成品的尺寸合格率。

　　从气路走向来看，壳体的进气端采用大口径圆弧过渡结构，气流进入腔体时不会出现直角折流，能有效降低进气阻力，让混合气可以更顺畅地通过阀组进入燃烧室，提升动力响应速度。壳体的合模面设置在腔体中部，周圈的密封胶槽沿着合模轮廓连续布置，装配时配合液态密封胶可以完全阻断上下壳体结合面的渗漏路径，即使在低温环境下密封胶弹性下降，胶槽的限位结构也能保证密封层不会被气压冲脱。考虑到房车长期在颠簸路面行驶的使用场景，壳体的安装耳位置做了局部加厚处理，并且在安装孔内预埋了金属衬套，避免长期振动下螺栓孔出现开裂松旷的问题，衬套的压装深度和壳体端面齐平，不会影响法兰面的密封贴合度。

　　在细节结构处理上，壳体内壁所有转角位置都做了R2以上的圆角过渡，既可以避免压铸过程中出现应力集中导致的零件开裂，也能减少气流在转角位置形成涡流产生的进气噪音。螺栓孔的底部设置了贯通的透气小孔，拧紧螺栓时孔内的空气可以顺利排出，不会因为空气被压缩导致螺栓无法拧到位，同时也能避免孔内积存冷凝水造成螺栓锈蚀。壳体外部的凸台结构对应内部簧片的限位点位置，不需要额外增加零件厚度就可以提升局部的抗冲击能力，簧片在最大开度时会抵在凸台对应的内壁位置，不会因为气流冲击力过大出现簧片过度弯折断裂的问题。
