高精度控制促动执行器结构设计

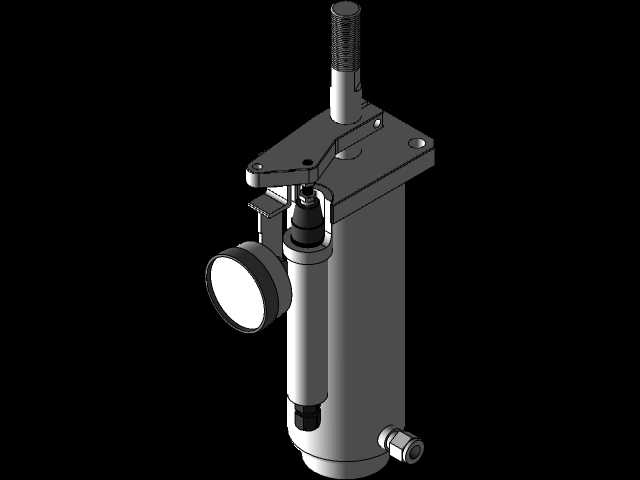

　　能够直观读取当前活塞杆的伸出位置，读数精度可达0.01mm，方便现场调试人员快速校准动作行程。缸体侧面预留的标准气液接口采用G1/8管螺纹规格，能够直接对接工厂现有气源或液压动力管路，不需要额外加工转换接头，接口位置设计在缸体下部侧面，避开了上部动作机构的运动范围，安装时不会出现管路与运动部件干涉的问题。上部的杠杆压臂采用铰接式固定结构，铰接点设置在缸体顶部的方形安装法兰上，法兰面加工有两个定位销孔和四个螺栓固定孔，定位销孔采用H7公差等级，安装时可以通过定位销快速实现与安装基座的同轴定位，不需要反复调整位置度，四个M6螺栓孔呈矩形分布，能够提供足够的锁紧力，保证执行器在高频往复动作下不会出现位置偏移。设计过程中，在工业自动化生产线的工位定位、工装夹具的夹紧动作、流体管路的通断调节、检测设备的探头进给等场景中，这类高精度控制执行器是实现精准动作输出的核心部件，区别于普通的气缸、油缸类执行元件，它将动力输出、位置反馈、行程限位、安装基准等功能集成在单一主体结构上，不需要额外叠加过多的外接附件就能完成闭环控制下的精准位移输出。从结构布局来看，主体采用圆柱形缸筒作为核心承载腔体，缸体上端集成了杠杆式压合机构，顶部伸出的带螺纹调节杆可以对初始行程位置进行微调，调节范围覆盖0-15mm的区间，能够适配不同压合行程的安装需求，调节杆采用细牙螺纹设计，螺距0.75mm，每旋转一圈的进给量可以控制在亚毫米级，配合侧面安装的圆形位置指示表，

　　首先考虑的是执行器的输出刚性，缸筒壁厚设置为5mm，采用硬质铝合金阳极氧化处理，既保证了整体结构的轻量化，又能满足1.0MPa工作压力下的强度要求，不会因为长期带压工作出现缸筒变形导致的活塞杆卡滞问题。活塞杆采用不锈钢材质，表面粗糙度控制在Ra0.8以下，配合缸体内的导向环和密封圈，往复运动的同轴度公差可以控制在0.02mm以内，避免长期动作出现活塞杆偏磨导致的泄漏问题。侧面的位置指示表通过卡扣式结构固定在缸体侧面的安装槽内，不需要额外的螺栓固定，后期维护时可以直接插拔更换，指示表的测头直接与活塞杆内部的感应磁环接触，不存在机械传动间隙，位置反馈的延迟控制在10ms以内，能够满足高速自动化生产线的动作响应要求。安装边界方面，

　　整个执行器的主体外径为60mm，不含顶部调节杆的主体高度为185mm，上部压臂完全打开时的横向伸出长度为42mm，安装时需要在基座上预留直径62mm的安装通孔，法兰面的安装平面度要求不大于0.03mm，避免安装时因为基座平面不平导致缸体受力变形。这类执行器可以适配液压、气动、电动三种动力输入形式，当采用气动动力源时，最高动作频率可以达到120次/分钟，适用于快速夹紧、快速进给的轻负载场景；当接入液压动力源时，最大输出推力可以达到800N，能够满足压装、铆接等需要较大输出力的工位需求；如果配套内置的伺服电动缸模块，还可以实现任意位置的多点停留控制，位置重复定位精度可达0.02mm，适用于需要多段位置控制的检测、装配工位。

　　在实际选型应用中，需要注意执行器的工作环境温度范围，常规密封件配置下可以在-10℃到80℃的环境下稳定工作，如果应用在高温焊接工位附近，需要更换耐高温的氟橡胶密封件，避免密封件过早老化出现泄漏问题。上部的杠杆压臂末端设计有可更换的压头接口，用户可以根据实际接触工件的形状更换橡胶压头、金属平压头或者V型压头，不需要对整个执行器进行拆解，更换过程只需要松开压头的锁紧螺丝即可完成，大幅降低了现场换型的时间成本。整个结构的运动部件都设计有防尘密封结构，活塞杆伸出位置安装有防尘圈，能够阻挡车间环境中的金属碎屑、粉尘进入缸体内部，延长密封圈和导向件的使用寿命，在一般工业车间环境下，无故障往复动作寿命可以达到600万次以上，不需要频繁拆解维护。
