直角换向90度齿轮传动机构结构设计

　　在各类需要动力传输方向换向的工业场景中，90度齿轮传动结构是应用极为广泛的核心传动部件，不同于平行轴传动的同向动力输出，这类结构能够将输入轴的旋转动力以90度夹角换向输出，适配设备内部空间局促、动力输入与输出端存在垂直布局需求的安装场景。从实际应用来看，这类传动结构常见于轻工输送设备的转角动力接驳、小型自动化专机的工位动力换向、农用机械的动力分路传输、食品包装线的垂直方向动力传递等场景，能够在紧凑的安装空间内完成动力的转向传输，无需额外增加传动轮组或皮带换向结构，大幅缩减设备整体的布局空间占用。

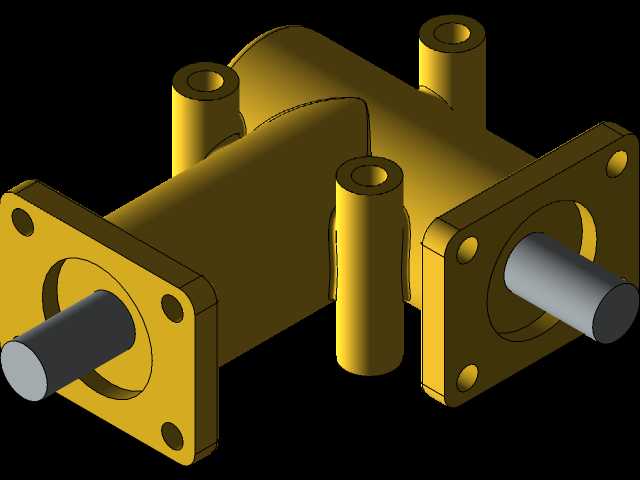

　　从结构功能特性来看，这套90度齿轮传动采用密闭式壳体设计，壳体两侧设置法兰安装端面，输入与输出轴分别从两侧法兰中心伸出，轴端与壳体配合位置预留了密封件安装槽位，可适配骨架油封完成动密封，避免内部润滑脂泄漏同时阻挡外部粉尘、切削液等杂质进入传动腔，适配多粉尘、有少量喷淋的工业车间使用环境。壳体上分布的多个凸台结构并非冗余设计，每个凸台中心都设置了贯通的安装孔，既可以作为壳体合箱时的定位销孔，也可作为整个传动单元向设备机架安装的固定孔位，安装时可根据设备机架的布局选择对应孔位完成固定，无需额外制作转接安装板，降低配套安装的加工成本。

　　设计过程中首先要考虑的是齿轮副的啮合精度保障，壳体内部的轴承安装位采用一次装夹同轴加工工艺，确保输入轴、输出轴上的锥齿轮啮合间隙控制在合理范围内，既避免间隙过大导致传动回程误差超标，也防止间隙过小造成齿轮运转卡滞、磨损加剧的问题。轴类零件的设计采用阶梯轴结构，不同轴段分别适配轴承内圈定位、齿轮安装定位、轴伸端负载连接定位，轴肩位置的高度严格匹配对应标准件的安装尺寸，确保装配时各零件能够轴向定位牢靠，不会在正反转切换时出现轴向窜动。壳体外部的加强筋结构沿着轴承受力方向分布，能够在齿轮传动产生径向力时提升壳体的结构刚性，避免长期负载下壳体出现形变导致齿轮啮合错位，延长整套传动单元的使用寿命。

　　关于安装边界与尺寸适配，这套传动单元的双侧法兰端面为加工基准面，安装时需要保证法兰贴合的机架面平面度误差不超过0.1mm，避免安装时壳体受迫形变影响内部轴承与齿轮的配合精度。输入与输出轴的轴伸长度经过匹配设计，既能够满足联轴器、同步带轮等传动连接件的安装轴向尺寸需求，也不会因为轴伸过长导致轴端负载时挠度超标。壳体上的安装孔孔距按照通用安装尺寸规范设计，可直接适配多数小型设备的机架安装孔位，安装时螺栓的锁紧扭矩需要控制在合理范围，避免扭矩过大造成壳体安装凸台开裂。在实际选型适配时，需要根据设备的传输扭矩、输入转速匹配对应参数的齿轮模数与轴承负载等级，这套结构的设计预留了足够的安全系数，能够在额定负载下长期稳定运行，日常维护仅需定期通过壳体上预留的注油孔补充润滑脂即可，无需频繁拆解维护。

　　不同于开式齿轮传动的结构形式，这种密闭式壳体的90度齿轮传动结构能够将传动部件完全封闭在壳体内部，运转时的噪音更低，同时润滑脂能够长期留存于齿轮啮合位置，减少齿轮磨损速度，在连续运转的工况下也能保持稳定的传动效率。在布局设计时，两个输出轴的轴线严格处于空间垂直相交状态，装配时通过调整轴承端盖的垫片厚度即可微调齿轮的啮合间隙，无需对壳体进行二次加工，降低了装配调试的难度，也方便后期维护时更换齿轮或轴承后重新调整啮合精度。
