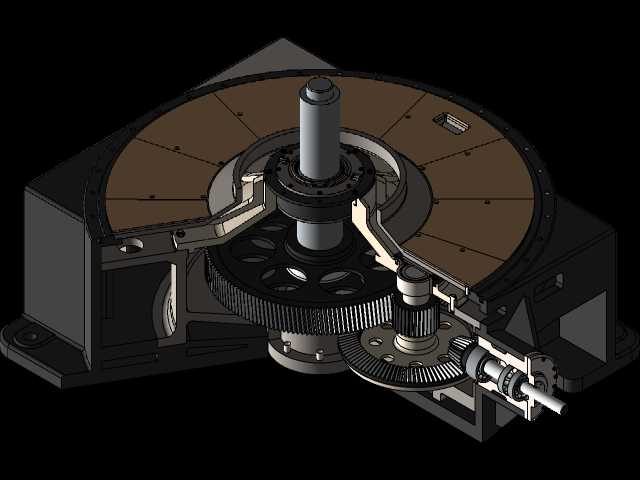

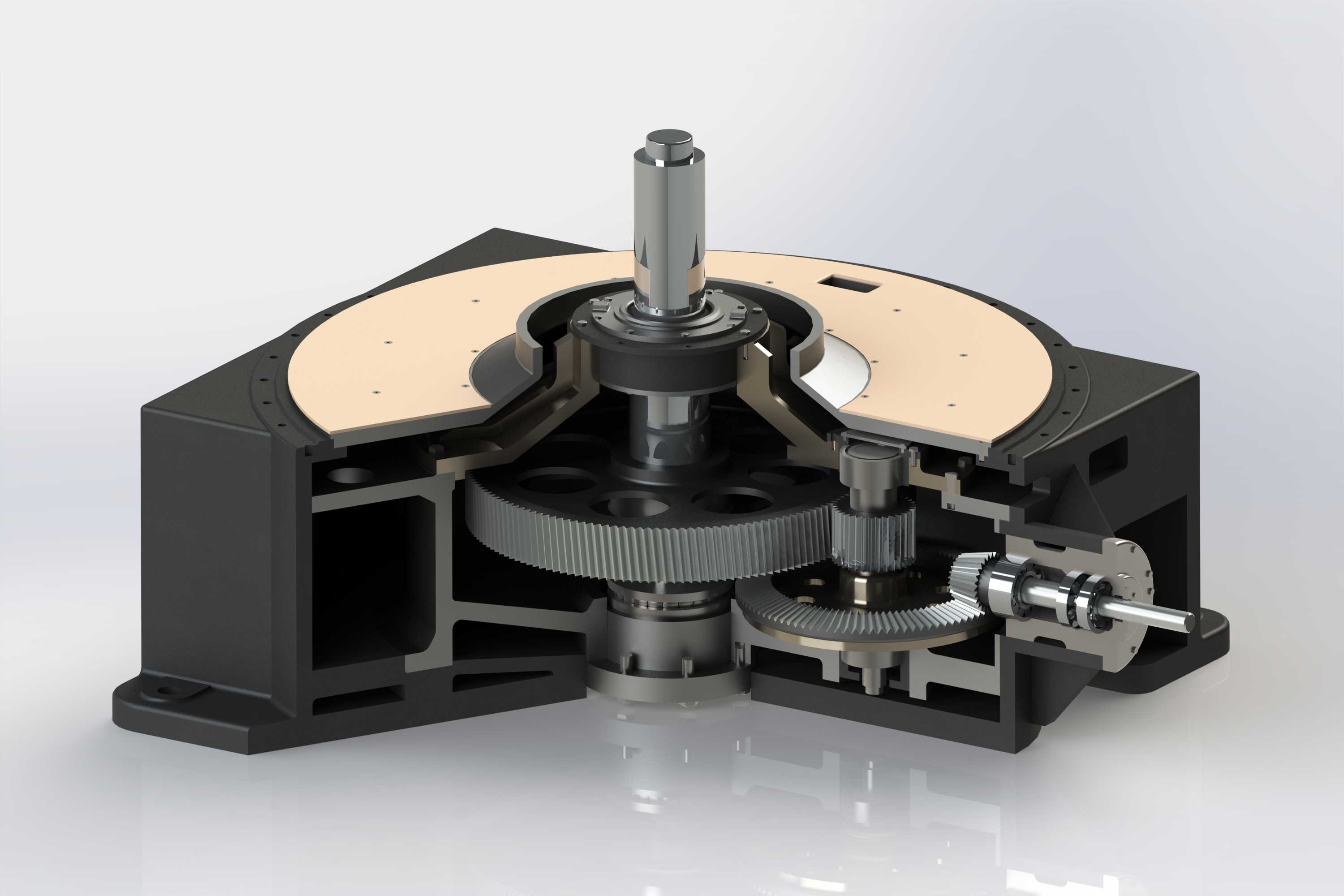

磨煤机传动用立式齿轮箱内部结构展示

在火力发电厂制粉系统、矿山煤粉制备工段中，磨煤机作为核心研磨设备，其动力输入端的传动部件直接决定整套制粉系统的运行稳定性，本次呈现的齿轮箱正是匹配中速磨煤机的专用传动组件，承担着将原动机高转速低扭矩输出转换为磨辊研磨所需低转速大扭矩动力的核心作用。从实际工况适配角度来看，这类齿轮箱需要承受磨煤机运行过程中研磨部件传递的径向冲击载荷、煤粉研磨产生的持续振动，以及满负荷工况下长时间连续运转的热负荷，因此在结构设计上采用了多级平行轴加锥齿轮组合的传动布局，输入轴采用立式布置直接对接驱动电机输出端，中间级通过大模数斜齿轮完成一级减速，末级通过直齿锥齿轮组完成动力换向与二级减速，最终将动力传递至磨盘连接的输出轴，匹配磨煤机立式安装的空间需求。从结构设计思路来看，箱体采用剖分式铸造结构，上下箱体结合面经过精密铣削加工保证密封性能，箱体内部设置有多道加强筋结构，既能够提升箱体整体刚性，抵消齿轮啮合过程中产生的径向力与轴向力，也可以在箱体内部形成独立的润滑油道空间，保证齿轮啮合点、轴承安装位在运行过程中能够得到充分的飞溅润滑。输入轴端采用双列圆锥滚子轴承搭配推力轴承的组合支撑结构，既可以承受齿轮啮合产生的径向载荷，也能够承载磨煤机工作时磨辊施压传递到输出轴的轴向载荷，避免轴系出现窜动影响齿轮啮合精度。输出轴端设置有多重密封结构，外侧采用迷宫密封加骨架油封的组合形式，防止磨煤机运行环境中的煤粉粉尘进入箱体内部污染润滑油，同时也避免箱体内的润滑油渗漏到磨煤机研磨腔室中污染煤粉。从安装边界尺寸来看，该齿轮箱的底部安装法兰采用矩形布置，安装孔位匹配主流中速磨煤机的基座安装尺寸，输入轴的伸出长度、轴径以及键槽尺寸适配常规Y系列高压电机的输出端连接要求，输出轴的法兰连接尺寸直接匹配磨盘的连接接口，现场安装时不需要额外制作过渡连接法兰，能够直接完成对接装配。箱体侧面设置有观察窗、油位计接口以及油温检测探头安装位，日常运维过程中可以直接通过观察窗查看内部齿轮啮合状态，通过油位计实时掌握箱体内润滑油液位，预留的探头位置可以直接加装温度、振动传感器，接入电厂的设备状态监测系统，实时掌握齿轮箱的运行工况。齿轮组件的设计上，所有传动齿轮均采用硬齿面设计，齿面经过渗碳淬火处理，齿部精度控制在6级以上，保证重载工况下的传动平稳性，降低啮合过程中的振动与噪音，大齿轮采用辐板式结构，在保证轮齿强度的前提下尽可能降低自身重量，减少转动惯量对启动过程的冲击。轴系上所有过盈配合位置均经过精密磨削加工，轴承安装位的轴颈公差控制在m6级别，保证轴承内圈与轴的配合紧密性，避免运行过程中出现跑内圈的故障。箱体的润滑油腔设计考虑了不同安装倾角下的油位稳定性，即使在磨煤机出现一定程度的基础沉降导致箱体轻微倾斜时，也能够保证低速级齿轮能够浸入油面以下完成飞溅润滑，不会出现齿轮干磨的故障。在实际应用场景中，这类齿轮箱除了匹配中速磨煤机之外，也可以经过少量参数调整适配其他需要立式输入、换向减速输出的重载工况设备，比如矿山的立式破碎机、建材行业的立式粉磨机等设备的传动系统，其核心的多级减速、承载结构设计逻辑能够覆盖多数重载低速立式传动的需求。从建模细节来看，整个模型完整还原了齿轮箱的剖视内部结构，包括每一级齿轮的齿形细节、轴承的滚动体与保持架结构、密封件的截面形状、箱体加强筋的布置位置、连接螺栓的排布方式，甚至箱体内部的油道结构、挡油盘的安装位置都做了精准还原，能够直接用于设备运维培训、结构原理展示，也可以作为同类型齿轮箱设计时的结构参考，帮助设计人员快速掌握重载立式齿轮箱的布局逻辑、支撑结构设计要点以及密封结构的选型搭配方式，避免在设计过程中出现刚性不足、润滑不到位、密封失效等常见问题。
