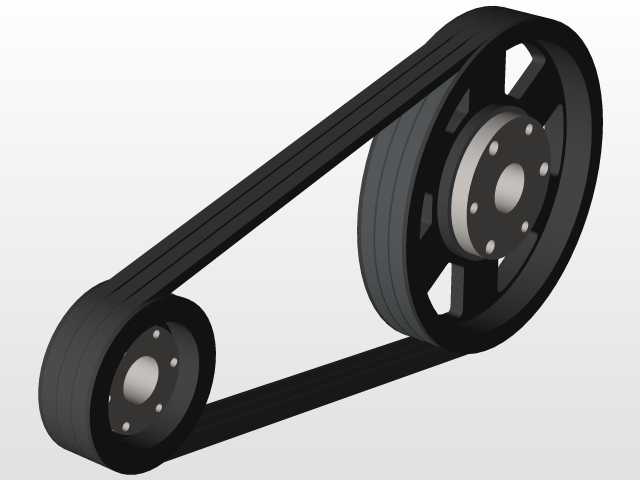

多槽带轮衬套皮带组合传动结构

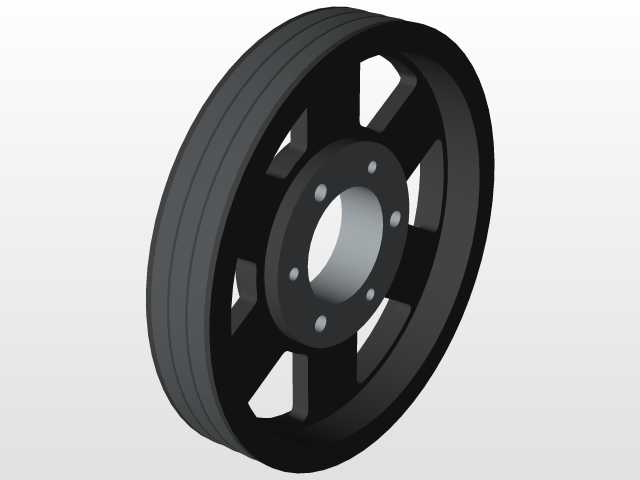

　　这套带传动组合结构，广泛适配中小功率的工业传动场景，从普通农用加工机具、小型木工设备到轻工生产线的输送单元、机床辅助传动机构都能见到这类结构的应用，核心作用是在电机与工作端之间传递扭矩，同时依托带传动本身的特性缓冲吸振，遇到过载工况时皮带会在轮槽内发生打滑，避免刚性传动下的零部件过载崩裂，保护后端的执行构件不受冲击损伤。轮体采用多槽式结构设计，轮缘部分加工有多道平行的梯形环槽，能够同时嵌装多根三角皮带，相比单槽带轮，同等轮径下可传递的扭矩上限提升明显，多根皮带并行受力的模式也能避免单根皮带断裂后设备直接停机，给日常巡检预留故障排查的缓冲空间。轮辐部分采用镂空辐条式结构，没有做成实心轮盘，一方面是大幅降低轮体自身的转动惯量，

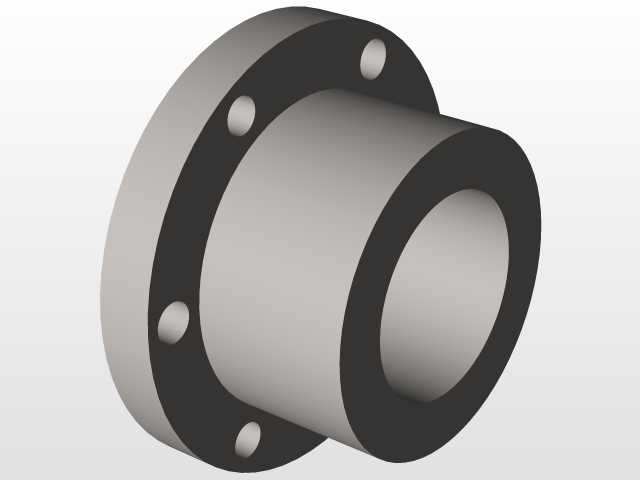

　　设备启停瞬间的惯性冲击更小，传动响应更跟手，另一方面也能减少铸造或者机加工环节的材料消耗，控制整体重量，降低安装轴端的悬臂载荷，避免长期运行下轴承受力偏载出现过早磨损。轮毂部分做了分体衬套适配设计，没有直接将安装孔加工在轮体本体上，而是预留了衬套安装位，通过锥面配合的锁紧衬套与传动轴实现固定，这种设计的优势非常明显：同一规格的带轮可以通过更换不同内径的衬套，适配多种轴径的动力输出端，不用针对每一种轴径单独加工带轮轮毂，大幅提升了零部件的通用互换性；同时锥面锁紧的结构不需要在轴上加工键槽就能传递足够的扭矩，安装拆卸时只需要松开衬套的锁紧螺钉就能轻松取下带轮，不用做拉马拔轮这类操作，

　　日常维护更换皮带或者调整带轮轴向位置的时候效率提升很多，也不会因为硬撬硬砸损伤轴面或者轮体。设计这类带轮结构的时候，首先要匹配对应皮带的型号规格，轮槽的角度、槽深、槽间距都要严格贴合所选三角带的截面参数，槽面的粗糙度要控制在合理范围，太粗糙会加剧皮带侧面的磨损，缩短皮带使用寿命，太光滑则会降低摩擦力容易出现打滑丢转的问题。轮体的静平衡调校是设计环节不能忽略的点，尤其是线速度较高的传动场景，轮体的质量偏心会带来周期性的振动，传导到轴承座和设备机架上，轻则产生运行噪音，重则导致轴系疲劳损坏，辐条镂空的结构在设计时就要保证各辐条的质量分布均匀，加工完成后需要做静平衡校验，去除多余的不平衡量。安装边界方面，

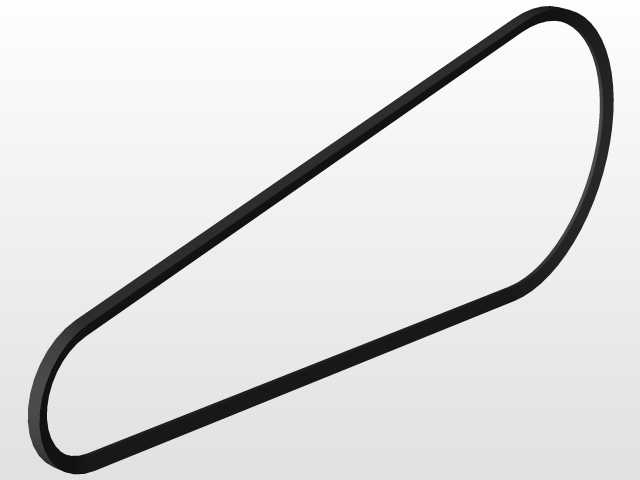

　　这类带轮安装时要保证主动轮和从动轮的端面共面，偏差不能超过允许范围，否则皮带运行时会持续受到侧向力，出现偏磨、掉带的问题；皮带的张紧度要调整到合适区间，太松会打滑传动效率低，太紧则会让轴和轴承承受过大的径向载荷，加剧轴承磨损同时增加电机的运行负载。衬套与轮体、衬套与轴的配合面要保证清洁无毛刺，锁紧螺钉要按照对角顺序分次拧紧，避免衬套偏斜导致安装不同心。皮带套入轮槽的时候要通过调整中心距的方式安装，不能硬撬皮带嵌入槽内，否则会损伤皮带内部的抗拉线层，导致皮带早期断裂。日常运行中，这类结构不需要太复杂的维护，只需要定期检查皮带的张紧度和磨损情况，检查衬套的锁紧螺钉有没有松动，轮槽内有没有嵌入杂物即可，相比齿轮传动、链传动，这种带轮衬套皮带的组合结构不需要持续的润滑维护，运行噪音更低，在中心距较大的传动场景下布置灵活，成本优势也非常明显，是中小功率传动场景下非常实用的结构方案。在木工设备这类工作端负载波动较大的场景里，这种多槽带轮搭配衬套的结构还能通过调整衬套的安装位置，微调带轮的轴向位置，快速对齐皮带的运行平面，设备长期运行出现机架轻微变形移位的时候，不用整体挪动电机或者工作端的安装位置，只需要微调衬套就能校正带轮对齐度，现场调试的便利性很高。
