马自达2.5升V6发动机配套飞轮结构

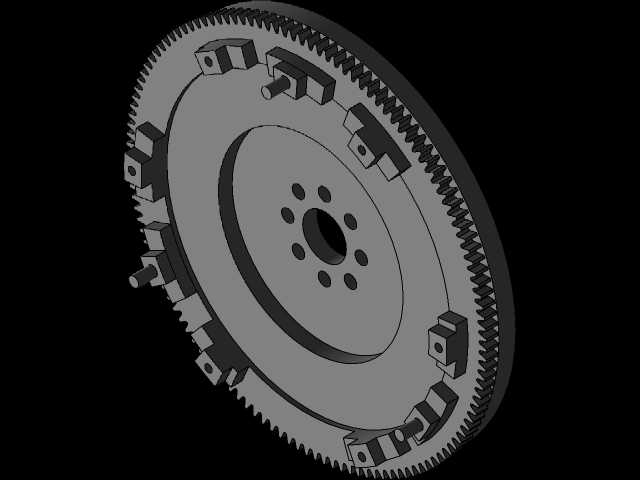

　　这款飞轮适配2.5升V6排量的自然吸气汽油发动机，主要搭载在横置前驱布局的乘用车型上，是发动机动力输出端与离合器组件衔接的核心部件，日常工况下需要承接曲轴输出的脉冲扭矩，同时利用自身转动惯量抵消发动机做功冲程的转速波动，让动力传递更平顺，也能在车辆起步时辅助离合器平稳结合，避免传动系统出现冲击抖动。从结构设计来看，这款飞轮采用了单质量实心盘式结构，外圈加工有与起动机驱动齿轮啮合的启动齿圈，齿圈采用过盈压装的方式与飞轮本体固定，齿形参数匹配对应车型起动机的齿轮模数，保证冷启动时齿轮啮合顺畅，不会出现打齿、跳齿的问题。飞轮朝向离合器的一侧加工有平整的摩擦工作面，表面粗糙度控制在合理区间，既保证离合器片可以充分贴合传递扭矩，

　　又能避免过度磨损离合器摩擦片。靠近中心的区域均匀分布了8个曲轴固定螺栓孔，孔位的位置度公差经过严格校核，安装后飞轮的端面跳动量控制在极小范围内，避免高速转动时出现动平衡超差引发的整车抖动。飞轮外缘均匀分布的多个凸台结构，是用于固定离合器压盘的安装位，每个凸台上都加工有对应的螺纹孔，孔位与压盘的安装支脚完全匹配，安装时可以保证压盘与飞轮的同轴度，避免离合器分离不彻底或者结合抖动的问题。在实际装车场景中，飞轮的安装边界需要严格匹配发动机曲轴后端的法兰面尺寸，中心定位孔与曲轴端的定位轴颈采用过渡配合，保证装配时的同轴度基准，所有固定螺栓需要按照规定的扭矩和转角顺序拧紧，避免螺栓松动引发的传动故障。设计这款飞轮时，

　　首先需要匹配发动机的输出特性，2.5升V6发动机的最大输出扭矩、最高转速区间决定了飞轮的转动惯量取值，惯量过大会导致发动机升降转速响应变慢，影响车辆的加速和换挡表现，惯量过小则无法有效过滤发动机的转速波动，导致怠速抖动、传动系统共振。齿圈的参数选择需要匹配起动机的输出特性，保证启动转速满足发动机点火要求，同时齿圈的硬度要高于起动机驱动齿轮，避免长期使用后齿圈过度磨损。摩擦面的设计需要考虑离合器片的摩擦系数、最大传递扭矩要求，工作面的平面度公差需要控制在0.05mm以内，避免离合器片偏磨。飞轮上的所有安装孔位都需要和对应机型的曲轴、离合器压盘、信号轮（如果有）的安装位完全匹配，不能出现干涉问题。在三维建模过程中，

　　首先需要确定飞轮的基准轴线，也就是曲轴的回转轴线，所有特征都围绕这个轴线展开，先绘制飞轮的基本盘体轮廓，再依次加工中心定位孔、曲轴固定螺栓孔、压盘安装凸台及螺纹孔、外圈齿圈的齿形特征，建模时需要注意各个特征的拔模角度、加工倒角，避免出现无法加工的尖锐棱角，同时要考虑动平衡要求，在非工作面预留动平衡去重的位置，方便生产过程中进行动平衡校正，保证飞轮在最高工作转速下不会出现过大的离心振动。实际使用中，飞轮属于长期耐用部件，正常工况下使用寿命可以覆盖整车全生命周期，但如果驾驶员长期存在半离合大油门起步、离合器打滑未及时维修的情况，会导致飞轮摩擦面出现高温烧蚀、开裂、沟槽磨损，此时就需要更换飞轮，更换时需要同时检查离合器片、压盘、分离轴承的磨损状态，避免新换的飞轮出现异常磨损。这款飞轮的结构设计完全适配对应机型的动力输出特性，安装尺寸与原车部件完全互换，不需要额外修改周边部件，维修替换时可以直接对位安装，有效降低维修装配的难度。
