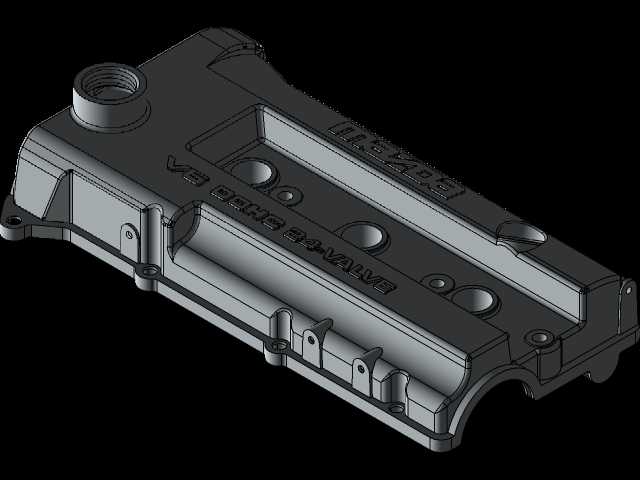

马自达2.5升KL V6发动机前气门室盖结构

这款气门室盖配套V型六缸自然吸气发动机的前排气缸组，在整机布局中承担着气缸盖上部密封、配气机构防护的核心作用，日常运行中需要覆盖凸轮轴、气门挺柱等配气组件，隔绝外界灰尘杂质侵入，同时将曲轴箱窜出的油气引导至分离系统，维持曲轴箱内压力处于合理区间，避免密封件因压差过大出现渗漏问题。从结构设计来看，这款部件采用了适配V6发动机前排缸体倾斜角度的异形轮廓，整体壁厚根据受力差异做了非均匀设计，螺栓安装座位置做了局部加厚处理，避免拧紧缸盖螺栓时出现应力集中导致的壳体开裂，边缘的密封胶槽采用了连续变截面设计，在转角位置适当加宽胶槽宽度，适配密封胶的挤压流动特性，保证装配后密封胶能均匀填充结合面间隙，不会出现断胶、溢胶过量的问题。上部预留的机油加注口采用了带螺纹的凸台结构，凸台根部做了环形加强筋连接到壳体主体，避免反复拧开机油盖时造成凸台断裂，加注口的内径尺寸匹配常规机油桶的导流嘴规格，日常保养加注机油时不会出现机油洒漏的问题。壳体表面的V6标识与排量标识采用了一体压铸的凸字结构，既可以作为装配时的识别标记，避免前后排气门室盖装混，也能在售后维修时快速确认发动机型号，减少配件错配的概率。侧面布置的多个安装凸耳，分别对应点火线圈、曲轴箱通风管路、传感器线束的固定点位，每个凸耳的安装孔位都做了同轴度公差控制，保证附件安装后不会出现装配应力，避免长期振动下出现附件断裂或者密封失效的问题。从安装边界来看，这款气门室盖的下沿轮廓完全匹配前排气缸盖的上部结合面，所有螺栓孔的位置度公差控制在0.1mm以内，装配时不需要额外修磨就能顺利对位，螺栓的拧紧顺序需要遵循从中间向两端交叉分步拧紧的原则，避免壳体受力不均出现翘曲变形。壳体的内部型腔做了避空设计，和凸轮轴的运动轨迹之间预留了足够的安全间隙，即使发动机高转速运行时凸轮轴出现最大跳动量，也不会和气门室盖内壁发生运动干涉，同时型腔内部的导流筋可以引导飞溅的机油回流到缸盖的油道内，避免局部积油出现机油消耗异常的问题。在实际应用场景中，这款部件除了基础的密封防护作用，还能一定程度上隔绝配气机构运行产生的机械噪声，壳体表面的加强筋结构在提升整体刚度的同时，也改变了壳体的固有振动频率，避免和发动机运行时的激励频率重合产生共振噪声，优化发动机舱的NVH表现。设计过程中针对热胀冷缩的形变问题做了专项优化，材料选型上采用了和铝合金缸盖热膨胀系数接近的材质，在发动机从冷启动到正常工作温度的升温过程中，气门室盖和缸盖的形变量保持一致，不会因为热胀冷缩量差异导致结合面出现间隙引发渗漏。曲轴箱通风接口的位置设计在壳体的最高点位，避免机油在高速行驶时因为液面波动窜入通风管路，造成进气系统积碳或者机油异常消耗，接口的内径尺寸匹配原厂通风软管的规格，装配时采用卡箍固定就能实现可靠密封，不需要额外涂抹密封胶。
