帕克斯顿结构离心式增压装置三维数模

　　这款离心增压部件的三维数模还原了帕克斯顿系列增压装置的完整结构细节，从工程应用场景来看，这类增压装置常被配套在小排量动力单元的进气侧，也可用于工业气源输送环节的末端增压，部分低压气动系统的气源补压工位也能见到同结构产品的身影，它的核心作用是通过叶轮的高速旋转对通入壳体内的流体做功，提升出口端的流体压力，满足后端设备对进气或供气压力的要求。

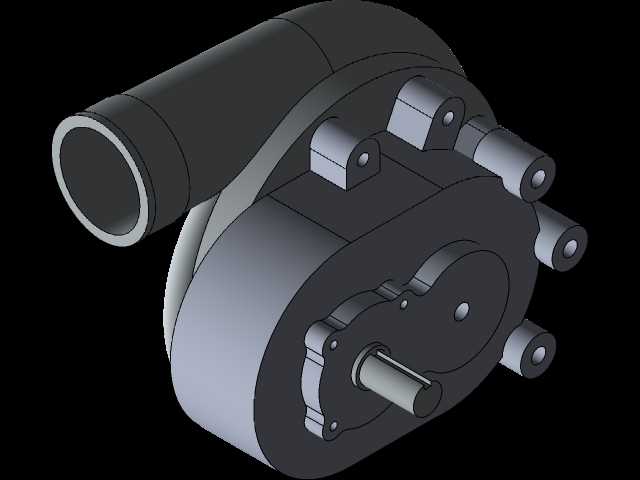

　　从结构设计思路来看，整个壳体采用分体式拼接结构，主壳体分为蜗壳段与齿轮传动腔段两个部分，蜗壳的流道型线按照等环量流态设计，能尽可能降低流体在壳体内的沿程阻力损失，减少涡流带来的能量耗散。输入端的轴伸部位设计有多层密封槽位，可适配骨架油封或者气封结构，避免高压流体从轴隙处泄漏，同时也能阻挡外部的粉尘杂质进入传动腔内部，损伤传动齿轮与支撑轴承。壳体上的多个凸台安装座并非冗余设计，每个凸台都对应不同的安装固定需求，侧面三个均布的柱形凸台预留了螺栓过孔，可直接对接进气歧管或者安装固定支架，顶部的切向出口采用标准圆管接口，可直接套接对应口径的橡胶输送管，无需额外做转接法兰，降低现场安装的适配成本。

　　在安装边界方面，整个装置的主体轮廓为近似圆形的蜗壳结构，轴向总长度从输入端轴头到出口端面的尺寸控制紧凑，不会占用过多的动力舱安装空间，径向最大尺寸为蜗壳的最大外圆直径，安装时需要预留出至少10mm的周边间隙，避免工作时的振动传递到相邻部件。输入端的轴伸直径与键槽尺寸按照通用传动标准设计，可直接对接皮带轮或者联轴器，不需要额外定制转接轴件。壳体上的固定螺栓孔位采用跨中分布设计，不管是正装还是侧装都能找到对应的固定点位，适配不同安装姿态的需求。

　　从功能特性上看，这款离心式增压装置和传统的容积式增压结构不同，它的输出压力随转速线性变化，工作过程中没有往复运动部件，运行振动更小，噪音水平更低，适合长时间连续运行的工况。传动腔内部的齿轮传动组采用平行轴布置，可实现输入端到叶轮端的增速传动，保证叶轮能达到足够的工作转速，实现设计要求的增压比。壳体的壁厚设计经过刚度校核，在最高工作压力下不会出现明显的形变，保证流道尺寸的稳定性，避免因壳体形变导致叶轮与蜗壳内壁出现刮擦故障。进出口的接口位置经过流场优化，入口处的导流段能让流体均匀进入叶轮中心，减少入口处的气流畸变，提升叶轮的做功效率。

　　在实际选型适配过程中，这类增压装置需要匹配后端的流量需求，不能单纯看压力参数，模型中完整还原了流道的所有截面尺寸，结构工程师可以直接提取流道模型做CFD仿真验证，评估不同转速下的流量压力特性，也可以基于这个数模做安装干涉检查，提前确认在整机布局中是否存在装配冲突。模型中所有的连接螺栓、定位销都做了完整的细节还原，不是简化的占位模型，在做装配工艺设计时，可以直接参考这些紧固件的规格与位置，制定对应的装配工序，甚至可以直接导出紧固件清单做生产采购的参考。壳体上的密封槽、轴承安装位的尺寸公差都在数模中做了对应标注，后续做工程图转化时不需要重新测量尺寸，能大幅缩短设计出图的周期。
